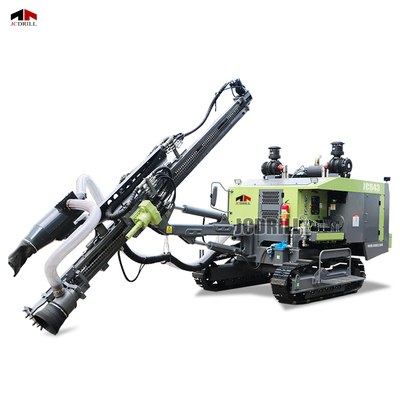

Premium Döner Sistemi Hava Kompresörü Delik Altına Entegre Kaya Patlama Delik Yüzey Buhran Aracı Toz Toplayıcı ile

>> Ürünler Açıklama

JC843, kararlı ve verimli delik oluşumu elde etmek için sağlam gücü gelişmiş besleme teknolojisi ile birleştirerek orta derinlik projelerinde hassas sondaj için tasarlanmıştır. 21 metreye kadar delme derinlikleri ve φ90 ve 115mm arasında delik çapları için tasarlanan, orta kaya koşullarında tutarlı performans gerektiren uygulamalar için idealdir. Teçhizatın dönüş sistemi, kontrollü sondaj dinamikleri sağlayan 2200N'ye kadar tork ve 0'dan 100rpm'ye kadar değişken hızları sağlayan bir Eaton 2K serisi motora sahiptir. Besleme sistemi, maksimum 12kn'lik besleme kuvveti ve 1m/s'ye kadar besleme hızı uygulayabilen 3400mm strok ve 1100mm uzatma ile pürüzsüz, güvenilir besleme hareketi sağlayan motorlu bir zincir mekanizması kullanır. Yüksek çıkışlı bir 162kW Yuchai dizel motorla güçlendirilen JC843, 1.8MPa çalışma basıncında 15m³/dk veren iki aşamalı bir sıkıştırma hava sistemini entegre ederek delik açma çekiç verimliliği için pnömatik enerjiyi optimize eder. Teçhizatın yüksek mukavemetli çelik besleme ışını ve dayanıklı çerçeve yapısı, ağır iş yükleri altında operasyonel stabiliteyi ve uzun ömürlülüğü arttırır. 9.5 ton ağırlığında ve 8400 × 2300 × 2400 mm'yi ölçen teçhizat, önemli gücü yönetilebilir taşıma boyutu ile dengeler. 3km/s (hızlı) ve 1.5km/s (yavaş) tramvay hızları ile JC843, saha hareketlilik taleplerine iyi uyum sağlar. 12 çekirdekli kuru tip toz toplayıcı, yerinde hava kalitesini ve bakım rahatlığını geliştirir. Qiangtian kontrol vanalarını ve ithal IP56 dereceli elektriksel bileşenleri geliştiren JC843, hassas hidrolik kontrol ve sağlam çevresel korumayı garanti eder.

>> Paremeter

>> Özellikler

>> Kontrol Sistemi: Arkaya monte edilmiş kontrol konsolu, bir merkezi panelde sondaj, tramvay ve sistem izlemeyi entegre eder. Gerçek zamanlı teşhis, hata uyarıları ve operasyonel geri bildirim için akıllı enstrümantasyon ile donatılmıştır-güvenliği ve iş akışı verimliliğini artırır.

>> Güç ve Hava Sistemi: Güvenilir, yakıt tasarruflu performans için 162 kW Yuchai turboşarjlı dizel motor tarafından yönlendirilir. 1.8 MPa'da 15 m³/dakika veren iki aşamalı bir kompresör sistemi ile eşleştirildi ve talep eden DTH işlemleri için tutarlı yüksek basınç çıkışı sağladı.

>> Rotasyon ve Besleme Ünitesi: Eaton 2K Serisi Motor, 0-100 RPM arasında aşamalı bir hız aralığına sahip 2200 N · M torku sağlar. Çok vites döner başlık çeşitli jeolojik koşullara uyum sağlar. Zincirle çalışan besleme sistemi, güçlü, kararlı itme ve çekme kuvveti için 3400 mm strok ve 1100 mm uzatma sağlar.

>> Sondaj Yapısı: φ64 × 3000 mm matkap çubukları ve 3 "DTH çekiçleri ile uyumludur, φ90-115 mm'den 21 m'lik derinliklere kadar sondaj deliklerini destekler. Takviyeli yüksek mukavemetli çelik besleme ışını titreşimi en aza indirir ve sağlam ortamlarda uzun süreli dayanıklılık sağlar.

>> Hareketlilik ve Toz Kontrolü: Sağlam alan uyarlanabilirliği ve çift hızlı tramvay için bir palet şasisi ile donatılmıştır (hızlı: 3 km/s, yavaş: 1,5 km/s). Entegre 12 çekirdekli kuru tip toz toplayıcı, kentsel veya kapalı sondaj alanlarında daha temiz havayı ve daha güvenli çalışmayı destekleyen etkili partikül filtrasyonu sağlar.

>> Uygulama

JC843 DTH Orta Derinlik Kaya Sondaj Projeleri için Traç Sondaj Teçhizatı

JC843, yüzey madenciliği, taş ocağı patlatma, jeotermal keşif ve belediye altyapı vakfı projeleri için ideal olan orta derinlikli kaya oluşumlarında hassas sondaj için tasarlanmıştır. 21 metreye kadar bir delme derinliği ve φ90 ila 115 mm arasında delik çapı ile, karmaşık arazilerde hem hareketlilik hem de stabilite gerektiren uygulamalar için uygundur.

162kW Yuchai dizel motoru ve iki aşamalı 15m³/dk @ 1.8MPa hava kompresörü sayesinde JC843, sert veya kırık kaya katmanlarında bile delik aşağı (DTH) sondaj için tutarlı bir performans sunuyor.

Eaton 2K serisi döner motor, değişen jeolojik koşullara uyum sağlayarak 0-100 rpm arasında değişken hızlarla 2200 n · m tork sağlar. Zincirle çalışan besleme sistemi ve yüksek mukavemetli çelik besleme ışını, minimum titreşim ile verimli ve doğru sondaj deliği oluşumu sağlar.

JC843 genellikle aşağıdakilerde dağıtılır:

Açık çukur ve yeraltı madenciliği operasyonları

Hidroelektrik ankraj ve eğim stabilizasyonu

Şantiyelerde patlatma deliği hazırlığı

Jeolojik ve hidrolojik anket sondajı

Sert Kaya Su Kuyu Sondajı

Çift hızlı tarayıcı sistemi ve entegre kuru tip toz toplayıcı, güvenilirlik, toz kontrolü ve gücünün kritik olduğu kentsel inşaat bölgeleri, çevreye duyarlı alanlar ve uzaktan delme alanları için ideal bir çözüm haline getirir.

>> SSS

S1: JC843 için maksimum delme derinliği ve çapı nedir?
A: JC843, φ64 × 3000 mm matkap çubukları ve 3 inç DTH çekiç kullanarak φ90 ila φ115 mm arasında değişen delik çaplarına sahip 21 metreye kadar delme derinliklerini destekler.

S2: JC843 ne tür bir motor ve kompresör kullanıyor?
C: 162kW Yuchai turboşarjlı bir dizel motorla güçlendirilir ve sürekli yüksek basınçlı DTH sondajı için uygun olan 1.8 MPa'da 15 m³/dakika veren iki aşamalı bir hava kompresörüne sahiptir.

S3: JC843 sert kaya koşulları için uygun mu?
A: Evet, JC843, yüksek sıkıştırma mukavemeti olan kaya için ideal olan yüksek torklu Eaton 2K döner motor (2200 N · m) ve değişken hız (0-100 rpm) ile donatılmış orta ila sert kaya oluşumları için tasarlanmıştır.

S4: Besleme sistemi nasıl yapılandırılır?
C: 3400 mm'lik bir strok ve 1100 mm'lik bir besleme uzantısı ile zincir odaklı bir besleme mekanizması kullanır, 12 kN'ye kadar besleme kuvveti sağlayabilir, kararlı ve verimli itme işlemleri sağlar.

S5: Tramping hızı nedir ve teçhizat ne kadar mobil?
A: JC843, çift hızlı hareket kabiliyetine sahip bir palet şasisine monte edilir: 3 km/s (hızlı) ve 1.5 km/s (yavaş), çeşitli araziler arasında güvenilir bir şekilde yeniden konumlandırılmasına izin verir.

S6: Toz kontrol özelliklerine sahip mi?
C: Evet, havadaki parçacıkları en aza indiren ve kentsel veya kapalı şantiye çevre standartlarını karşılayan 12 çekirdekli kuru tip toz toplayıcı sistemi ile donatılmıştır.

S7: JC843 yaygın olarak ne tür projeler kullanılmaktadır?
C: JC843, özellikle orta sondaj derinliği ve yüksek hava basıncının gerektiğinde, taş ocağı patlatma, temel ankraj, madencilik operasyonları, su kuyu delme ve jeotermal keşifte yaygın olarak kullanılmaktadır.
