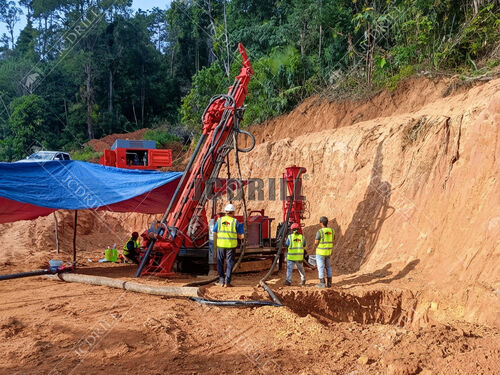

A çekirdek ve ters dolaşımlı çift amaçlı madencilik matkaplarıModern maden araştırması ve jeoteknik sondaj için tasarlanmış çok yönlü ve yüksek performanslı bir sondaj çözümüdür.Operatörlerin arasında geçiş yapmasına izin verir.Elmas çekirdeği delmeveTers dolaşımlı (RC) sondajfarklı jeolojik koşullara ve proje gereksinimlerine göre. BuJCDRILL JCD1000R Tam Hidrolik RC ve Çekirdek Buhran AracıUzak ve erişimi zor alanlarda jeolojik araştırma için özel olarak tasarlanmış hafif ve verimli bir platformdur.Ters dolaşım sondajıveKablo çekirdeği teknolojisiyle elmas delme, madencilik keşfi, jeolojik araştırma ve örnek toplama için ideal bir seçim haline getirir. JCD1000R, bir dizel güç ünitesi, hidrolik sistem, kontrol paneli, direği, ana vinç, kablo vinci, matkap başı, besleme sistemi, ayak klemesi ve diğer önemli bileşenlerden oluşur.Cummins 132KW motor, platform tamamen hidrolik olarak çalıştırılır ve hem yüzey çekirdeği hem de RC sondaj fonksiyonlarını destekler. Sürünen monte tasarımı, özellikle erişilemez veya karmaşık arazide mükemmel hareketliliği ve taşıma performansını sağlar.JCD1000R yüksek bir nüfuz oranı sağlar, istikrarlı çalışma ve zorlu keşif ortamlarında olağanüstü güvenilirlik. 1. Çekirdek delme modu İçerideçekirdek sondaj modu,Çekim aletinde, en az darbe ile yüksek hızda dönen, elmasla ıslatılmış bir çekirdek parçası kullanılır. Bu sondaj yöntemi, kaya yapısı, mineral bileşimi ve oluşum özellikleri de dahil olmak üzere son derece doğru ve sağlam jeolojik bilgiler sağlar.Özellikle derin maden araştırması ve ayrıntılı jeolojik analiz için uygundur.. Çekirdek sondaj kapasitesi: BQ: 1100m NQ: 1000m Merkez: 500m 2Ters dolaşımlı sondaj modu İçerideTers dolaşımlı sondaj moduBu yöntem toplu örnekleme, ilk keşif ve madencilik derecesi kontrolünde yaygın olarak kullanılmaktadır. RC sondajı, basınçlı hava ile çalışan bir pnevmatik çekiç kullanır.Kirlenmeyi azaltmaya ve numune saflığını iyileştirmeye yardımcı olan. Tipik Uygulamalar: Greenfields maden araştırması Açık madenlerde derece kontrolü Sığ derinlikten orta derinliğe kadar arama sondajı Toplu örnekleme ve jeokimyasal analiz RC sondaj kapasitesi: Borma derinliği: 500m Borma çapı: 90-165mm JCDRILL'den özel sondaj çözümleri JCDRILL, deneyimli bir profesyonel Ar-Ge teknik ekibine sahiptir ve farklı proje ihtiyaçlarına göre özelleştirilmiş sondaj sistemi çözümleri sağlayabilir.çekirdek ve ters dolaşımlı çok fonksiyonel sondaj cihazları,Su kuyusu ve çekirdek çok fonksiyonel sondaj cihazları,çekirdek demirleme ve spiral çok fonksiyonel sondaj sistemleri, ve diğer özel sondaj ekipmanları. Keşif projeniz için özel bir sondaj cihazına ihtiyacınız varsa,JCDRILL, özel gereksinimlerinize göre uygun ve verimli bir sondaj çözümü sağlayabilir.

JCDRILL CSD400A kamyona monteli su kuyusu sondaj makinesi sahada güvenilir bir şekilde çalışıyor. 25 bar dahili hava kompresörü ve BW450 çamur pompasıyla donatılmış bu hepsi bir arada sondaj makinesi, zorlu su kuyusu sondaj projeleri için güçlü performans sunar. 400 metre delme kapasitesine sahip CSD400A, HOWO 6x4 ağır hizmet tipi kamyon şasisine monte edilmiştir ve bu da onu engebeli kırsal toprak yollar, uzak iş sahaları ve karmaşık jeolojik koşullar için son derece uygun hale getirir. Hızlı Dağıtım için Verimli Hepsi Bir Arada Tasarım Hepsi bir arada tasarım, nakliye ve kurulum süresini önemli ölçüde azaltır. Operatörler teçhizatı hızlı bir şekilde konuşlandırabilir ve kuyu sahasına varır varmaz sondaj işlemlerine hemen başlayabilir. Müşterilerden alınan geri bildirimlere göre, yerel jeolojik oluşumlar, değişen yumuşak ve sert kaya katmanları, yeraltı sularındaki önemli farklılıklar ve yüksek rakımlı çalışma koşullarıyla oldukça çeşitlidir. Bu zorluklara rağmen CSD400A su kuyusu sondaj makinesi çok sayıda sondaj projesini başarıyla tamamlamıştır. Karmaşık Jeolojik Koşullar için Çoklu Sondaj Yöntemleri Bu makine, pnömatik kuyu dibi çekiçli delme ve çamur delme işlemlerini destekleyerek aşırı yüklü toprakları, kum katmanlarını ve sert kaya oluşumlarını esnek bir şekilde işlemesine olanak tanır. Yüzey delme, silindirli konik delme veya döner delme kullanılarak gerçekleştirilebilirken, sert oluşumlarla karşılaşıldığında kuyu dibi delme kullanılır. Birden fazla sondaj yöntemini birleştirerek, sondaj makinesi yeraltı katmanlarına verimli bir şekilde nüfuz edebilir ve genel sondaj performansını artırabilir. Akifere ulaşıldığında kuyu başından güçlü bir su akışı fışkırdı ve bu, sahada mükemmel sondaj sonuçları ve güçlü su üretim performansı gösterdi. Müşteri Memnuniyeti ve Tekrarlı Satın Alma Yerel müşteri, JCDRILL makinesinin istikrarlı performansından, kolay bakımından ve kapsamlı satış sonrası desteğinden son derece memnun kaldı. Gerçek sondaj verimliliğinden ve su üretimi sonuçlarından etkilenen müşteri, su kuyusu projelerinin kapasitesini artırmak için aynı modelden başka bir sondaj makinesi satın almaya karar verdi. JCDRILL Güvenilir Su Kuyusu Sondajı Çözümleri Sağlar JCDRILL, paletli, römorka monteli ve kamyona monteli modeller de dahil olmak üzere çeşitli şasilerde sondaj makineleri sunmaktadır. Çeşitli proje gereksinimlerini karşılamak için farklı markalarda kamyon ve hava kompresörleri de mevcuttur. Seçiminiz ne olursa olsun, JCDRILL dünya çapındaki su kuyusu yüklenicilerine güvenilir ürünler ve profesyonel hizmetler sunmaktadır. Yerinde geri bildirim, ürün kalitesinin en iyi kanıtıdır. Sondaj ekipmanlarımızı optimize etmeye ve küresel su kuyusu sondaj projeleri için güvenilir çözümler sunmaya devam edeceğiz. Su kuyusu sondaj projesi ihtiyaçlarınızı görüşmek için JCDRILL ile iletişime geçin!

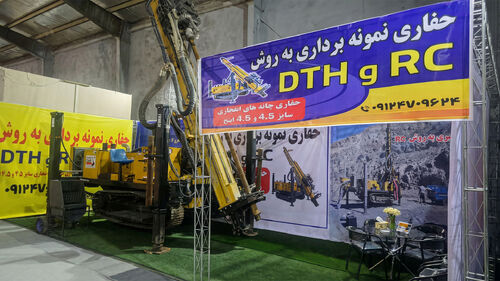

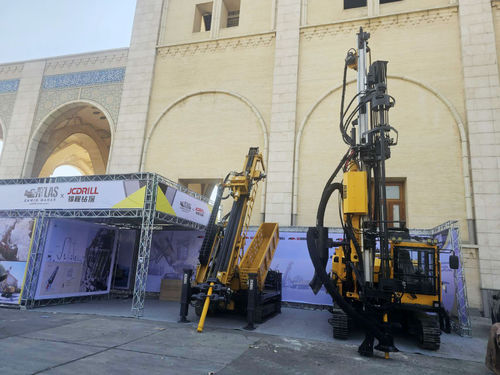

The JRC500X is a crawler-mounted, high-end fully hydraulic drilling rig configured for both Reverse Circulation (RC) and Down-The-Hole (DTH) drilling.T he rig is capable of reaching depths of 500 m in RC mode and 600m in DTH mode, with hole diameters ranging from 105 mm to 200 mm, accommodating drill pipe sizes of 89 mm, 102 mm, and 114mm in both drilling modes. Power is provided by a Cummins diesel engine rated at 153 kW. paired with a fully hydraulic system operating at up to 25 MPa with a flow rate of 300 L/min driven by a piston pump. Sample recovery which can be customized by different clients even a 3 layers intergrated cyclone sample divider system is handled through a rear-mounted cyclone, positioned to remain visible from the control station during operation. The operator control station features a hydraulically actuated swivel arm for lateral positioning, The power head combines the rotary head and air box into a single compact assembly, shortening the airflow path, reducing leakage points, enlarge the shock-proof , and improving structural rigidity over the previous split-type design. A strong 1.5t hydraulic winch with 30m wire rope. Three-axis hydraulic bracket (rotation, tilt, extension) enables precise load positioning from the operator station. Once JRC500X, this upgraded high-end 500-meter reverse circulation drilling rig, came out, It received the love of many mine users. For more questions about JRC500X, please pay attention to JCDRILL.

TWD400 tekerlekli su kuyusu sondaj makinesi, dünya çapındaki çeşitli jeolojik koşullarda verimli, güvenilir su kuyusu inşası sağlamak üzere tasarlanmış, hepsi bir arada sağlam bir makinedir.Çift delme modunu (DTH havalı darbeli delme ve çamur dönerli delme) desteklemek üzere tasarlanan TWD400, yumuşak toprak, kum, kaya ve karışık oluşumlara sorunsuz bir şekilde uyum sağlayarak farklı saha koşulları için ayrı makine ihtiyacını ortadan kaldırır. Bu esnek sondaj kapasitesi, onu kırsal su temini projeleri, tarımsal sulama kuyuları, jeotermal sığ sondajlar ve belediye su arama görevleri için ideal kılar. Karotlu Delme PerformansıTWD400, çoğu evsel ve ticari su kuyusu talebini karşılayan, Φ90 mm'den Φ450 mm'ye kadar geniş bir sondaj çapı aralığıyla 400 metrelik maksimum delme derinliğine sahiptir. Hidrolik döner kafası, 70-140 rpm arasında ayarlanabilir dönüş hızlarıyla birlikte 6900-9000 Nm'lik güçlü tork çıkışı sağlar ve operatörlerin sert kaya veya gevşek tortu için sondaj parametrelerine ince ayar yapmasına olanak tanır.Teçhizat üç standart sondaj borusu boyutunu destekler: 89 mm, 102 mm ve 114 mm çap. Standart sondaj borusu uzunluğu 6 metredir. Besleme stroku 6,6 metreye ulaşır. Sıkışmış sondaj borularını güvenli bir şekilde taşımak için 20 tonluk ağır geri çekme kapasitesinin yanı sıra maksimum 60 m/dak. ilerleme hızı ve 30 m/dak. kaldırma hızına sahiptir. Entegre 1,5 tonluk yardımcı vinç, sahada alet ve muhafaza kullanımını daha da basitleştirir.Kararlı Güç ve İsteğe Bağlı Destek SistemleriGüvenilir 93kW 4 silindirli su soğutmalı YUCHAI dizel motorla çalışan TWD400, sürekli ağır hizmet koşullarında istikrarlı güç çıkışını korur ve şebeke elektriği olmayan uzak iş sahalarına uygundur.Hava DTH sondajı için, 15–30 Mpa çalışma basıncı ve 1,5–2,5 m³/dk hava tüketimi sağlayan opsiyonel hava kompresörü ile çalışır. Çamur döner sondajı için, düzgün kesim sirkülasyonu sağlamak üzere 450 L/dk deplasman ve 2 Mpa boşaltma basıncı sunan bağımsız bir BW450 çamur pompası aksesuar olarak mevcuttur.Mobil Tekerlekli Şasi ve Sahaya UyarlanabilirlikÇamurlu dağ arazileriyle sınırlı olan paletli makinaların aksine, dört tekerlekli kendinden tahrikli şasi olağanüstü yol hareket kabiliyeti sağlar. 305 mm'lik yerden yükseklik ile makine, engebeli tarım arazilerinde, köyün toprak yollarında ve geçici inşaat yollarında kolayca gezinir. Makinenin toplam net ağırlığı 6200 kg olup, 5060×2200×2600 mm kompakt taşıma boyutları ile düz kasalı kamyonlarla sökmeden rahat taşıma olanağı sağlar. Dört bağımsız hidrolik payanda, delme sırasında sağlam tesviye desteği sağlayarak eğimli ve engebeli zeminde dengeli çalışmayı garanti eder.Endüstri AvantajlarıTüm çekirdek hareket ve delme fonksiyonları tamamen hidrolik olarak kontrol edilir ve kolay kullanım ve azaltılmış işçilik eğitimi maliyetleri için sezgisel merkezi kontrol panellerine sahiptir. Çift DTH ve çamur delme tasarımı, müşterinin ekipman yatırım maliyetlerini büyük ölçüde azaltırken, tekerlekli şasi, dağınık kuyu sahaları arasındaki transfer süresini büyük ölçüde azaltır. Ağır hizmet tipi çelik çerçeveler ve aşınmaya dayanıklı bileşenlerle üretilen TWD400, zorlu saha ortamlarında uzun hizmet ömrü sağlar.Sondaj yüklenicileri, su koruma departmanları ve kırsal mühendislik ekipleri için uygun olan JCDRILL TWD400 tekerlekli su kuyusu sondaj makinesi, derinlik kapasitesini, hareketliliği ve çok sahneli uyarlanabilirliği dengeleyerek dünya çapında orta derinlikte su kuyusu sondajı için uygun maliyetli bir amiral gemisi çözümü haline gelir. JCDRILL, tüm TWD400 müşterileri için fabrika yedek parçaları, yerinde kurulum rehberliği ve uzun vadeli teknik danışmanlık da dahil olmak üzere tam satış sonrası destek sağlar.

İkisi birdenElmas Karotlu Sondaj MakinalarıVeTers Sirkülasyonlu (RC) Sondaj Makinalarıjeolojik araştırma için yaygın olarak kullanılır; altın, bakır, kurşun-çinko ve kömür gibi metalik ve metalik olmayan maden yataklarının araştırılması ve ayrıntılı araştırılmasında uygulanır. Peki projeniz için doğru keşif yöntemini nasıl seçersiniz? Aşağıda her teçhizat tipinin özelliklerini ve üstün oldukları senaryoları ayrıntılı olarak ele alıyoruz. Elmas Karotlu Sondaj Makinesi: Hassasiyet ve Numune Bütünlüğü Bir elmas karotlu sondaj kulesi şunları kullanır:dönen elmas emdirilmiş uçkayaya halka şeklinde bir oyuk açmak ve böylece karotiyerin içindeki silindirik karot örneğini sağlam tutmak. Bu çekirdek daha sonra ayrıntılı jeolojik analiz için yüzeye kaldırılır. Delme Hızı Profili Derinlik Bölgesi Besleme Hızı Sığ tabakalar ~10 m3/saat Derin delikler (birkaç yüz metre) 0,5–1 m/saat Sondaj derinliği arttıkça ilerleme hızı giderek azalır; bu, zaman ve maliyet kısıtlamalarının kritik olduğu derin delik projeleri için önemli bir husustur. En Uygun Ayrıntılı araştırma ve kaynak tanımı— kesin jeolojik veriler gerektiren ileri keşif aşamaları Değerli maden arama— numune bütünlüğünün önemli olduğu, düşük cevher içerikli projeler Yapısal ve dokusal analiz— jeolojik yorumlama için zengin çekirdek numune bilgilerinin gerekli olduğu herhangi bir proje   Ters Sirkülasyon (RC) Sondaj Makinesi: Hız ve Maliyet Verimliliği Bir RC sondaj kulesi şunları kullanır:çift ​​duvarlı sondaj borusuve birbasınçlı havayla tahrik edilen delik içi çekiç. Hava, dış ve iç borular arasındaki halka şeklindeki boşluktan enjekte edilir ve ortaya çıkan kaya parçaları, iç boru aracılığıyla sürekli olarak yüzeye geri taşınır.matkap ipini kaldırmaya gerek kalmadan. Delme Hızı Profili Tüm delme işlemi boyunca tutarlı 10–30 m/saat Derinlikte hız kaybı olmaz; karotlu delmenin aksine RC, delik derinliğinden bağımsız olarak penetrasyon hızını korur En Uygun Ön araştırma- Erken arama aşamalarında cevher yatağı sınırlarının hızlı bir şekilde tanımlanması Yüksek hacimli örnekleme— hız ve kapsama alanının sağlam çekirdek örneklerine olan ihtiyacı aştığı projeler Maliyete duyarlı programlar— Elmaslı karotlu sondaja kıyasla daha düşük metre başına maliyet Yan Yana Karşılaştırma Faktör Elmas Çekirdekli Sondaj RC Delme Örnek Türü Sağlam silindirik çekirdek Parçalanmış kaya kesimleri Örnek Kalitesi Zengin yapısal ve dokusal detay Not analizi için yeterli Delme Hızı 0,5–10 m/saat (derinlik arttıkça azalır) 10–30 m/saat (tüm derinliklerde tutarlı) Metre Başına Maliyet Daha yüksek Daha düşük En İyi Sahne Detaylı keşif, kaynak tanımı Ön araştırma, sınır belirleme İdeal Hedef Düşük cevher içeriğine sahip değerli metaller Büyük keşif alanlarının hızla kapsanması JCDRILL Çözümü: Her İki Yöntem için Tek Donanım Projeniz gerektiriyorsaher iki sondaj türü, JCDRILL şunları sunar: Çoklu özel modeller— çeşitli derinlik ve çap kapasitelerinde bağımsız elmas karot makineleri ve bağımsız RC makineleri Çok işlevli teçhizatlar— özel gereksinimlerinize göre tasarlanmış, elmas çekirdeği ve ters sirkülasyon özelliklerini tek bir ünitede birleştiren entegre makineler Bu çift yetenekli yaklaşım, ekipmanı değiştirmeden ön beton araştırmasından ayrıntılı karotlu sondaja geçiş yapmanızı sağlar; zamandan, nakliye maliyetlerinden ve uzak sahalardaki lojistik karmaşıklığından tasarruf sağlar. Arama projeniz için en iyi sondaj konfigürasyonunu görüşmek üzere bugün JCDRILL ile iletişime geçin. Sıkça Sorulan Sorular Elmas karotlu sondaj kulesi nedir? Elmas karotlu sondaj makinesi, kayaya halka şeklinde bir oyuk açmak için elmas emdirilmiş döner bir uç kullanır ve ayrıntılı jeolojik analiz için karotiyerin içindeki silindirik karot numunesini sağlam bir şekilde korur. Ters sirkülasyonlu (RC) sondaj kulesi nedir? Bir RC sondaj kulesi, çift duvarlı bir sondaj borusu ve basınçlı havayla çalıştırılan bir kuyu dibi çekici kullanır. Kaya kırıntıları, sondaj ipi kaldırılmadan iç boru vasıtasıyla sürekli olarak yüzeye geri taşınır. Ön araştırma için hangi sondaj yöntemi daha iyidir? Ön araştırma için ters sirkülasyon (RC) sondajı daha iyidir. Daha yüksek delme hızları sunar (10–30 m3/saat) daha düşük maliyetle, cevher yatağı sınırlarının hızlı bir şekilde tanımlanması için idealdir. Ayrıntılı keşif için hangi sondaj yöntemi daha iyidir? Elmaslı karotlu sondaj, ayrıntılı araştırma ve kaynak tanımı için daha iyidir. Gelişmiş jeolojik analizler için gerekli olan zengin yapısal ve dokusal bilgileri içeren sağlam karot örnekleri sağlar. Bir sondaj kulesi hem karotlu hem de RC sondajını gerçekleştirebilir mi? Evet. JCDRILL tasarlayabilirçok fonksiyonlu sondaj kuleleriBelirli proje gereksinimlerine göre elmas çekirdeği ve ters sirkülasyon yeteneklerini tek bir makinede birleştiren.

Uzun süredir Güney Amerika'da çalışan bir müşteri,CWD200 hidrolik sürünen sondaj cihazı- ve açık alan koşullarında makinenin verimliliğini ve güvenilirliğini doğrulayan ortak yerlerdeki sonuçlar. Alan Sonuçları: Bir Ayda 15.000 Güneş Temelli Bor Carlos, CWD200'ü tam çalışmaya soktuktan sonra makineninzorlu açık arazide sabit, kusursuz performansTakımı geçen ay olağanüstü bir atılım gerçekleştirdi: 15,000 güneş temeli delme deliği tamamlandıTek bir CWD200 ünitesine sahip Kanıtlanmış verimlilikGüneş parkı inşaatı Büyük ölçekli, tekrarlayan sondaj operasyonlarında tutarlı sondaj kalitesi Bu gerçek dünya üretim kaydı, CWD200'ün zorlu, zaman hassas güneş inşaat projelerinde yüksek üretimi sürdürme kapasitesini göstermektedir. Yumuşak Toprağa Adapte Olmak: Çelik Sürünen Yollar ve Alan Hazırlığı Carlos'un çalışma alanı yumuşak, düz olmayan zeminlere sahiptir. Güney Amerika'daki güneş enerjisi parkının geliştirilmesinde yaygın bir zorluk.Çelik sürünen izlerCWD200 modeli için, gevşek arazide çekiş ve istikrarı iyileştiren bir isteğe bağlı bir yükseltme. Teknik ekibimiz ayrıca yumuşak toprak sondajı için kanıtlanmış bir saha uygulaması tavsiye etti: Ağaç levhaları yerleştirin.Hidrolik stabilizatörlerUzun süreli sondaj çalışmaları sırasında. Bu, dış çukurların yumuşak toprağa batmasını önler, dört destek bacağını da mükemmel bir şekilde tutar ve sondaj edilen her deliğin sabit kalmasını sağlarDüz ve hassas∙ sürekli yüksek kaliteli sondajlar için gerekli bir ayrıntı. Bu yapılandırma, sürünen yol konfigürasyonundan bağımsız olarak, yumuşak veya düz olmayan zeminde herhangi bir CWD200 dağıtımı için önerilmektedir. CWD200 Anahtar özellikleri Parametreler Ayrıntılar Motor 65kW Yunnei, 4 silindirli su soğutmalı dizel Borma çapı Φ90 Φ350 mm En yüksek sondaj derinliği 200 metre. Dönüm tork 4,500 6500Nm Sondaj Yöntemi DTH hava sondajı ve çamur döner sondajı Net Ağırlık 4900 kg. Başvurular Güneş pili temelleri, su kuyuları, jeoteknik sondaj İsteğe bağlı yükseltme Yumuşak arazi çalışmaları için çelik sürünen raylar Kompakt taşıma boyutları ve 4.900kg net ağırlığıUzak iş yerlerinde kolayca ulaşım¢ sınırlı altyapısı olan bölgelerde projeler için pratik bir avantaj. Müşteriler neden CWD200'ü seçer ve geri gelirler? Carlos'un tekrar satın alımı ve belgelenmiş sonuçlar, CWD200'ün üç temel gücünü doğruluyor: GüvenilirKötü arazide arıza olmaksızın sürekli çalışmak Yüksek ÜretimBir ayda 15000 sondaj, sürdürülebilir verimliliği kanıtlıyor Uyumlu Tasarım- İsteğe bağlı çelik sürünen yollar ve saha açısından kanıtlanmış stabilizasyon teknikleri, çeşitli zemin koşullarını karşılar Ortakların iddialı inşaat hedeflerine ulaşmasına yardımcı olan dayanıklı, yüksek performanslı sondaj ekipmanları tedarik ediyoruz aylık, projenin ardından projenin ardından. Sıkça Sorulan Sorular CWD200 sondaj cihazı ne için kullanılıyor? CWD200 hidrolik sürünen sondaj teçhizatı, güneş pili temelli sondaj delikleri, su kuyusu sondajı (DTH hava ve çamur döner) ve jeoteknik sondaj projeleri için tasarlanmıştır. CWD200 ayda kaç tane delme yapabilir? Gerçek saha koşullarında, Güney Amerika'daki bir müşterinin ekibi15,000 güneş temeli delme deliğiBir CWD200 ünitesini kullanarak tek bir ayda. CWD200 yumuşak zeminde çalışabilir mi? Evet, CWD200Çelik sürünen izlerYumuşak arazi alanları için isteğe bağlı bir yükseltme olarak. Uzun süreli sondaj için, sağlam ahşap levhaların hidrolik stabilizatörlerin altına yerleştirilmesi batmayı önler ve delikleri düz ve hassas tutar. CWD200'ün en yüksek sondaj derinliği nedir? CWD200,200 metre.Derin, sondaj çapı aralığı Φ90 - Φ350 mm.
