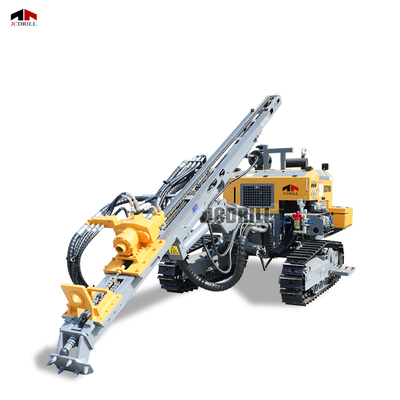

Çift Motorlu Kompakt Boyutlu Dth Pnömatik Sondaj Kulesi Paletli Sondaj Kulesi Tamamen Hidrolik

>> Ürün Tanımı

JC710, kompakt tasarım, verimli güç aktarımı ve istikrarlı delik oluşturma performansının dengeli bir kombinasyonunu sunar.Jeotermal kuyularJC710, delik çapı aralığı φ90-152mm ile 30 metreye kadar sondaj derinliklerini destekler.Sığ sert kaya penetrasyonu için idealdir.Sistem, farklı jeolojik koşullar için esnek konfigürasyonu sağlayan φ64 mm × 3000 mm matkap çubuğu kullanır ve hem 3" hem de 4" DTH çekiçlerini barındırır.Dönüm sistemi, 2400N · m'lik maksimum tork ve 150 rpm'ye kadar ayarlanabilir hızlar sağlar.Çeşitli katmanlarda istikrarlı bir dönüş sağlayan besleme mekanizması, 3340 mm vuruş ve 900 mm uzatma ile sağlam bir hidrolik yağ silindirinden güç alır.15kN'ye kadar besleme gücü ve 25kN'ye kadar kaldırma kapasitesi üreterek, çatlayan kaya ve çakıl oluşumlarında kontrolü korumaya izin verir.
Delik aralığı: 90-115mm
Çukur derinliği: 30m
78kW YUCHAI motoru
Yuchai YCD4T22T-105A dizel motoru ile donatılmış olan JC710, 70L tankıyla yakıt verimliliğini korurken güvenilir bir çıkış sağlar.Araç, 9-15 m3/dakikada 0'da üreten hava kompresörleri ile etkili bir şekilde çalışır..8-1.6MPa, onu yaygın düşük basınçlı hava sistemleriyle uyumlu hale getirir. Toplam ağırlığı sadece 4.6 ton ve taşıma boyutu 5550×2050×2600mm,JC710 mükemmel taşınabilirlik sunuyor.35 ° tırmanma kapasitesi ve 450 mm zemin açıklığı, özellikle engebeli veya eğimli iş alanlarında üstün off-road performans sağlar.Opsiyonel vinç entegrasyonu ve sezgisel kontrol düzeni operasyon esnekliğini artırır.

>> Parametre

>> Özellikler

>> Kontrol Sistemi: Arka tarafa monte edilmiş operatör istasyonu, verimli saha operasyonu için sezgisel düzenleme ve merkezi kontrol sunar.Basitleştirilmiş arayüz, hassasiyeti arttırır ve uzun çalışma seanslarında operatör yorgunluğunu azaltır.
>> Motor ve Hava Tedarik: 78. kW Yuchai dizel motoru (model YCD4T22T-105A) tarafından çalıştırılır, 9-15 m3/dakikaya hava ihtiyacı ve 1.6MPa'ya kadar basınç ile eşleşir.Çeşitli arazilerde orta derinlikte DTH sondajı için uygundur.
>> Borma ve Dönüşüm Birimi: 2400 N · m'ye kadar tork ve 0-150 rpm dönme hızı sağlar.Sistem, φ90-152 mm çaplı deliklerde pürüzsüz ve güvenilir sondajı sağlar..
>> Besleme mekanizması: 3340mm darbe ve 15kN itiş ile yağ silindir besleme, istikrarlı bir nüfuz sağlarken, 25kN kaldırma gücü çubuk işleme verimliliğini artırır.Kompakt besleme tasarımı dar alanlarda hızlı bir şekilde yeniden konumlandırılmasını destekler.
> Hareketlilik ve Yapı: Kompakt çerçeve, 4636kg toplam ağırlık ve 450mm zemin açıklığı mükemmel off-road performansını sağlar.dik yamaç demirlemesi ve engebeli koşullar için ideal hale getirir.

>> Uygulama

Eğitme demirleme ve destek duvarları:
Sürünen şasi, 35°'luk iniş kabiliyeti ve 450 mm zemin açıklığı, JC710'u dik veya düz olmayan yüzeylerde güçlü bir performans gösterir.

Kentsel Vakıf ve Mikropile İşleri:
Kompakt boyutu (sadece 4.6 t) ve 78 kW'lık motoru, sıkı inşaat alanlarında, yeraltı garajlarında veya bina onarım projelerinde verimli delik oluşturma sağlar.

Sığ Jeotermal ve Konut Kuyuları:
Aygıtın hem 3" hem de 4" çekiçleri ve hava kompresörlerini 915 m3/dakikadan işleme getirme yeteneği, nüfuslu alanlarda düşük gürültülü, düşük emisyonlu ısı pompası sondajı için uygun hale getirir.

>> Sık Sorulan Sorular

S1: JC710'un maksimum sondaj derinliği ve çapı nedir?
A1: JC710, 30 metre derinliğe kadar, φ90 ile 152 mm arasında değişen delik çapları ile sondaj yapabilir. Hem 3" hem de 4" DTH çekiçleriyle uyumludur.

S2: JC710 eğimli veya dağlık araziler için uygun mu?
A2: Evet. 35 ° tırmanma yeteneği, sürünen şasi ve 450 mm zemin açıklığı ile JC710, engebeli veya eğimli iş alanlarında iyi performans gösterir.

S3: JC710 için hangi hava kompresörü gereklidir?
A3: Araç, düşük-orta basınçlı DTH uygulamalarını destekleyen, 915 m3/dakikada 0.81.6 MPa'da 915 m3/dakikada besleyen kompresörlerle çalışır.

S4: JC710 kentsel alanlarda nasıl taşınır ve kullanılır?
A4: Sadece 4636 kg ağırlığında ve 5550×2050×2600 mm ölçümünde olan JC710, konteynerli nakliye ve dar kentsel yollar için yeterince kompakt.

S5: JC710 jeotermal sondaj için kullanılabilir mi?
A5: Kesinlikle. JC710, 78 kW Yuchai motoru ile sessiz, yakıt tasarruflu bir operasyon sunan, sığ jeotermal kuyu sondajı için çok uygundur.
