Uzaktan kumandalı çamur döner elmas kablolu çekirdek jeoteknik sondaj cihazı

Ürün Açıklaması:

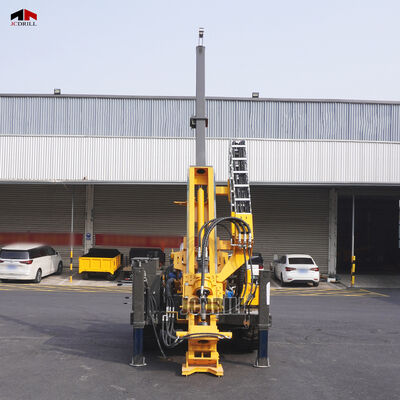

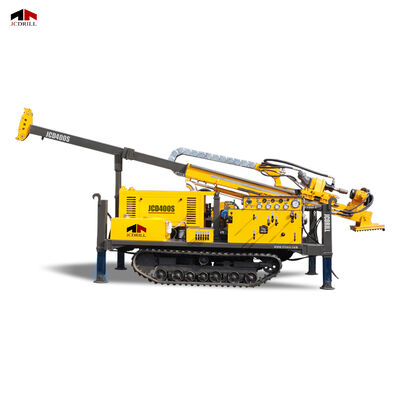

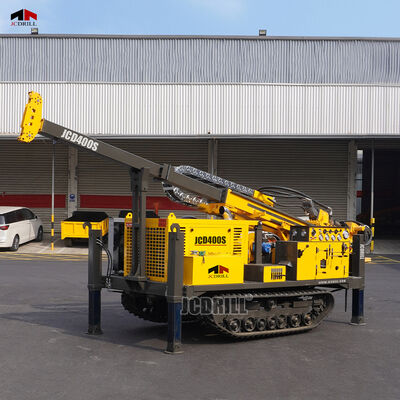

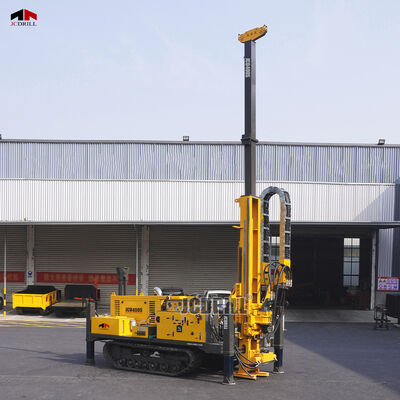

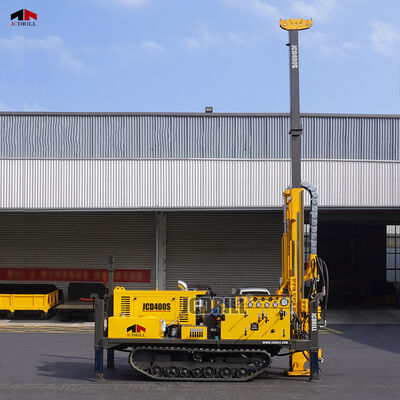

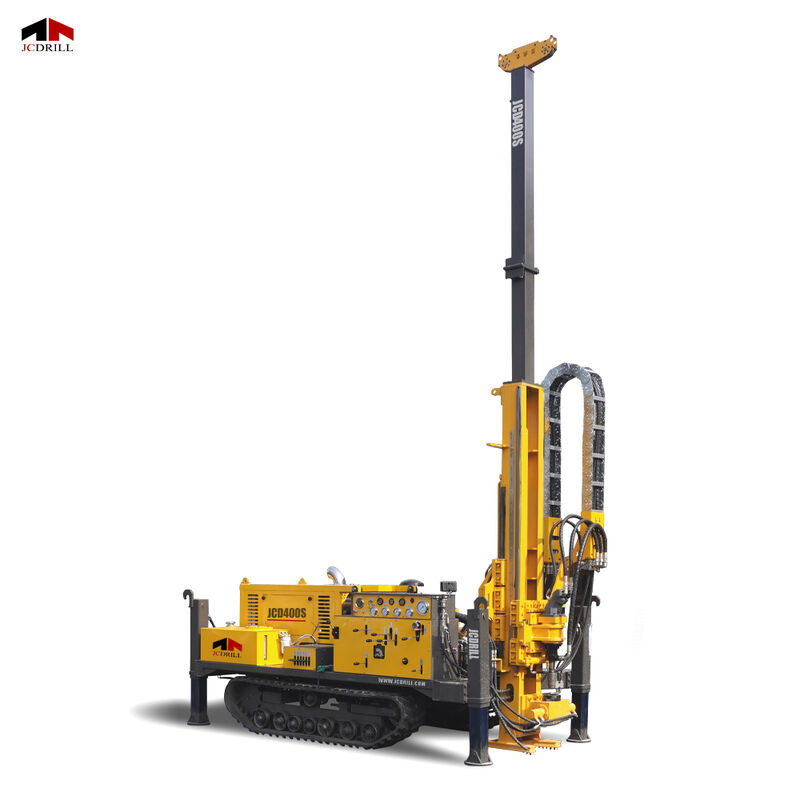

JCD400, verimli mineral araştırmaları ve jeolojik karot sondaj projeleri için tasarlanmış, kompakt ve tamamen hidrolik bir karot sondaj makinesidir. Özellikle HTW, NTW ve BTW gibi tel karotlama teknikleri kullanılarak yapılan elmas sondaj için uygundur. Bu makine, 2400 RPM'de 70kW güç üreten, istikrarlı ve güçlü bir güç çıkışı sağlayan güçlü bir YUCHAI turboşarjlı dizel motorla donatılmıştır. Besleme, döndürme, kaldırma ve  sıkıştırma dahil olmak üzere tüm sondaj fonksiyonları hidrolik olarak tahrik edilir, bu da operasyonel verimliliği ve kontrol hassasiyetini önemli ölçüde artırır.

Parametre:

Özellikler:

>> Tam hidrolik sistem, sondaj süreci boyunca güvenilir güç iletimi ve sorunsuz çalışma sağlar. 70kW YUCHAI turboşarjlı motorla çalışan makine, uzun süreli saha çalışmaları için uygun, istikrarlı bir performans sunar.

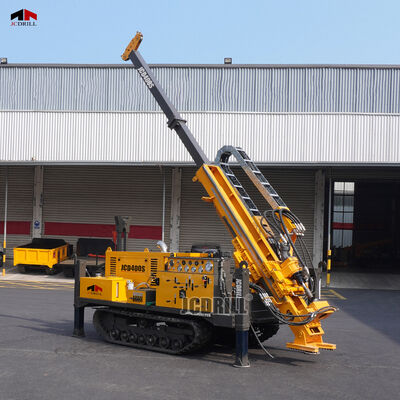

>> Zeminle temas eden direği 45°–90° sondaj açılarını destekleyen JCD400, hem dikey hem de eğimli sondaj gereksinimlerine kolayca uyum sağlar. Makine, dar veya zorlu arazilerde esnek ve daha güvenli çalışma sunan çift kontrol moduna (manuel ve uzaktan) sahiptir.

>> 1900 mm'lik bir hidrolik besleme stroku, daha az kesintiyle verimli karot numune alımına olanak tanır. Entegre BW-100 çamur pompası, ayarlanabilir akış ve basınç sağlar ve makineyi bulamaç sirkülasyonu kullanarak kil, kum ve yumuşak kaya oluşumları için uygun hale getirir.

>>600 kg'lık bir halatlı vinç sistemiyle donatılan makine, kaldırma işlemlerini basitleştirir ve yardımcı süreyi azaltır. Güçlü hareket kabiliyeti ve %40 tırmanma kabiliyeti, kompakt tasarımıyla birleştiğinde, onu engebeli ve uzak sondaj sahaları için ideal hale getirir.

Uygulamalar:

1. Mineral Araması
Metalik minerallerin (örneğin, altın, bakır, kurşun-çinko) ve metalik olmayan minerallerin (örneğin, grafit, florit) aranması için yaygın olarak kullanılır.

Kayaç derecesini, yapısını ve dağılımını analiz etmek için sürekli ve sağlam karot numuneleri sağlar.

2. Jeolojik Araştırma ve Stratigrafik Çalışmalar
Yüksek kaliteli karot numuneleri, litoloji, jeolojik yapılar, kırıklar ve jeokronoloji çalışmalarını destekleyerek bilimsel araştırmalar için kritik veriler sunar.

3. Kömür ve Petrol ve Gaz Araması
Kömür dikişi kalınlığını, kaya türlerini ve yapısal değişiklikleri belirlemek için erken aşama sondajında kullanılır.

Rezervuar karakterizasyonuna ve kaynak tahminine yardımcı olur.

4. Yeraltı Suyu Araştırması
Karot numune alma ve sondaj verileri aracılığıyla akifer derinliğini, litolojisini ve yeraltı suyu koşullarını belirler.

5. Altyapı Projeleri için Jeoteknik Etüd
Barajlar, tüneller, köprüler, demiryolları ve diğer büyük inşaat projeleri için saha araştırmasında uygulanır.

Temel stabilitesi, yüzey altı yapısı ve kaya mekaniği hakkında veriler sağlar.

6. Çevresel ve Jeolojik Tehlike Değerlendirmesi
Kirlenmiş sahalarda, yeraltı suyu izlemesinde veya heyelanlara, depremlere vb. eğilimli alanlarda numune almak için kullanılır.

Risk değerlendirmesini ve çevresel iyileştirme planlamasını destekler.

SSS:

S1: JCD400 makinesi ne tür bir sondaj için tasarlanmıştır?
C1: JCD400, HTW, NTW ve BTW gibi tel karotlama teknikleri kullanılarak yapılan elmas karot sondajı için özel olarak tasarlanmıştır.

S2: JCD400'ün maksimum sondaj derinliği nedir?
C2: Makine, BTW boyutu kullanılarak 500 metreye, NTW ile 400 metreye ve HTW ile 200 metreye kadar sondaj derinliğine ulaşabilir.

S3: JCD400'e hangi motor güç verir?
C3: 2400 RPM'de çalışan, istikrarlı ve güvenilir performans sağlayan 70kW turboşarjlı bir YUCHAI dizel motorla çalışır.

S4: Makine tamamen hidrolik mi?
C4: Evet, döndürme, besleme, kaldırma ve sönümleme gibi tüm temel fonksiyonlar hidrolik olarak tahrik edilir, bu da operasyonel verimliliği ve kontrol hassasiyetini artırır.

S5: Besleme stroku ve kaldırma kapasitesi nedir?
C5: Makine, 1900 mm'lik bir hidrolik besleme strokuna, 14 tonluk maksimum yukarı çekme kapasitesine ve 7 tonluk aşağı itme kapasitesine sahiptir.

S6: Direk hangi tür sondaj açılarını destekleyebilir?
C6: Tek parça zeminle temas eden direk, hem dikey hem de eğimli sondaj için uygun hale getiren 45° ila 90° arasında ayarlanabilir.

S7: JCD400 uzaktan kumandayı destekliyor mu?
C7: Evet, hem manuel hem de uzaktan kumanda olmak üzere çift kontrol sistemi ile donatılmıştır ve operasyon sırasında esneklik ve gelişmiş güvenlik sunar.

S8: JCD400 ne kadar hareketlidir?
C8: Makine, 3,5 km/saat hıza ulaşabilir ve %40'a kadar eğimleri tırmanabilir, bu da onu yüksek hareket kabiliyetine sahip ve engebeli ve uzak sahalar için ideal hale getirir.

S9: Hangi tür çamur pompası entegre edilmiştir?
C9: Makine, kil, kum ve yumuşak kaya oluşumları için uygun, 100 L/dk'ya kadar akış ve 7 MPa basınç sağlayan bir BW-100 çamur pompası içerir.

S10: Halatlı vinç sistemi dahil mi?
C10: Evet, makine, yardımcı kaldırma görevleri için kullanılan, 600 kg kaldırma kapasitesine ve 600 metre halat uzunluğuna sahip bir halatlı vinç sistemi ile birlikte gelir.

S11: Taşıma boyutları ve toplam ağırlık nedir?
C11: JCD400, 4200×2050×2300 mm taşıma boyutuna ve 4,3 ton ağırlığa sahiptir, bu da onu kompakt ve konuşlandırılması kolay hale getirir.
