Çeşitli Pnömatik Dizel Gücü DTH ve Avcı Boru Yüzeyi Kompakt Boru Yolu

>> Ürünler Açıklama

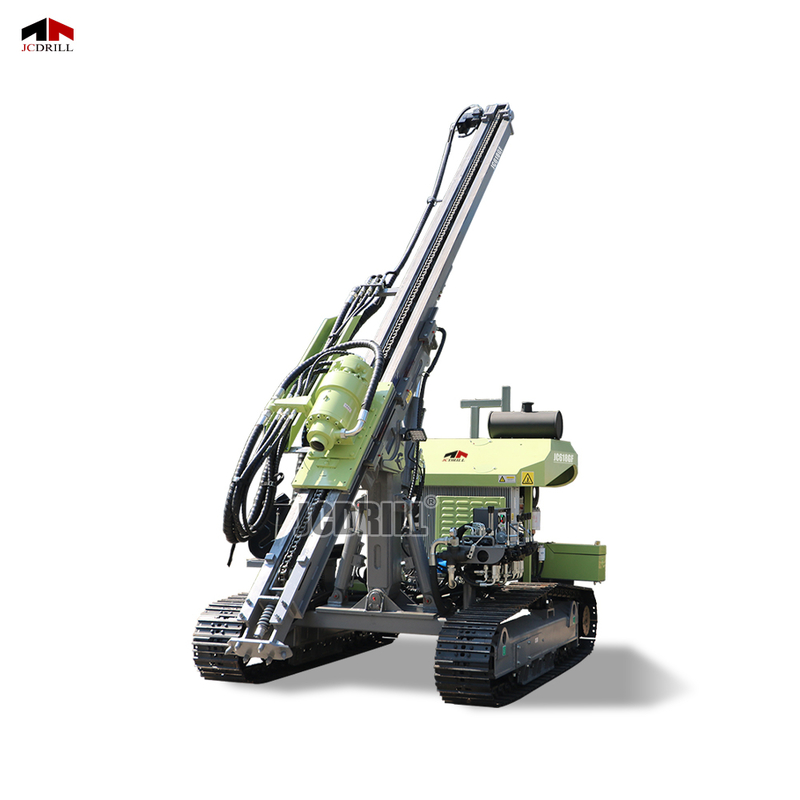

>> Farklı sondaj ortamlarında esnek dağıtım için tasarlanan JC618GF, sığ büyük çaplı delik uygulamaları için tasarlanmış kompakt ama güçlü bir delik açma teçhizatıdır. Optimize edilmiş yapısı ve yüksek uyarlanabilirliği, belediye inşaatı, jeotermal delme, küçük ölçekli ocaklar ve boru hattı temel projeleri için idealdir. JC618GF, φ90 ila φ400mm arasında geniş bir delik çapı aralığını destekleyerek, konsolide olmayan katmanlar ve karışık oluşumlar arasında oldukça çok yönlü hale getirir. 8000N · m maksimum döner tork ve 80 rpm'ye kadar ayarlanabilir döner hızı ile, kontrol ve hassasiyeti korurken büyük boy delik delme için kararlı tork çıkışı sağlar. Besleme sistemi, 3300mm besleme stroku ve 900mm uzantılı motorla çalışan bir mekanizma kullanır. BT
18kn besleme kuvveti ve 20kn'lik kaldırma kuvveti sağlar, bu da kararsız zemin koşullarında bile pürüzsüz çubuk ilerlemesi ve geri çekilme sağlar. Rig'in temel hareket bileşenleri, minimal mekanik karmaşıklığa sahip güvenilir performans için yapılandırılmıştır. 92kW olarak derecelendirilen bir Yunnei YN48GBZ dizel motorla güçlendirilen JC618GF, 100 litrelik bir yerleşik yakıt deposu ile desteklenen yakıt tasarruflu kalırken güvenilir çıktı sağlar. 1.0-2.4MPa basınç ve 15-50m/dk hava hacmi gerektiren harici hava kompresör sistemleri ile sorunsuz bir şekilde eşleşir ve çok çeşitli pnömatik kurulumlarla uyumluluk sağlar.
Delik aralığı: 90-400mm
Delik derinliği: 10m

Tüm makine sadece 5.2 ton ağırlığındadır ve kolay taşıma için 6400 × 2200 × 2550mm kompakt bir ayak izi ile. 0-2km/s, 25 ° tırmanma kabiliyeti ve 380mm zemin boşluğu, JC618GF'ye kısıtlanmış veya engebeli iş sahalarında güçlü off-road kapasitesi ve manevra kabiliyeti sağlar. Tasarımla operasyonel verimlilik, dayanıklılık ve büyük delikli delme esnekliğine odaklanır.

>> Paremeter

>> Özellikler

>> Kontrol Platformu: Arkaya monte edilmiş merkezi kontrol sistemi, aerodinamik çalışmayı mümkün kılar. Optimize edilmiş düzen, operatör görünürlüğünü ve erişimini artırır ve sınırlı çalışma ortamlarında sorunsuz iş akışı sağlar.
>> Güç sistemi: Kararlı çıkış sağlayan 92 kW Yunnei YN48GBz motorla donatılmıştır. Hava talebi 50 m³/dakikaya kadar ve 1.0- 2.4 MPa basınç aralığı ile çok çeşitli DTH sondaj ihtiyaçlarına uyum sağlar.
>> Döner ve Yem Sistemi: Yüksek tork döner kafa 8000 N · m'ye kadar 80 rpm'ye kadar değişken hız sağlar. Motorla çalışan besleme sistemi, yumuşak ve orta oluşumlarda güvenilir penetrasyon sağlayarak 3300 mm strok ve 18 kN itme sunar.
>> Hareketlilik ve Yapı: 5.2 T ağırlık ve 380 mm zemin boşluğu olan kompakt yapı, engebeli arazide çeviklik sağlar. Palet tipi tahrik 2 km/s tramping hızı ve 25 ° tırmanma kapasitesine izin verir.
>> Sondaj Kapasitesi: Çift çubuk çapı seçenekleri (φ76 / φ89) ile φ90-400 mm delik çapını destekler ve temel veya sığ su kuyusu projelerinde çeşitli sondaj görevlerine esnek adaptasyon sağlar.

>> Uygulama

Belediye İnşaatı ve Boru Hattı Vakıfları
JC618GF, boru döşeme, köprü temelleri ve kutup temelleri gibi kentsel altyapı çalışmaları için idealdir. Kompakt 5.2 T çerçevesi ve φ90-400 mm delik aralığı, kısıtlı çalışma alanlarındaki büyük çaplı delikler için mükemmel hale getirir.

Sığ jeotermal kuyu delme
Tork stabilitesi ve değişken hızlı döner kafası, jeotermal ısı pompası sistemleri için 10 m derinliğe kadar yumuşak ila karışık oluşumlarda verimli delme sağlar.

Tarım ve kırsal su temini projeleri
Φ89 mm'ye kadar çubuk uyumluluğu ve yüksek hava akışı uyarlanabilirliği (15-50 m³/dk) ile JC618GF, maliyet etkin, mobil sondaj ekipmanı gerektiren kırsal alanlarda sığ su kuyusu inşaatına kıyasla.

Küçük ölçekli taş ocağı operasyonları
Yumuşak ve orta sert ocaklarda JC618GF, ekstraksiyon ve patlama hazırlığı için güvenilir büyük boyutlu delik oluşumu sunar.

>> SSS

S1: JC618GF hangi sondaj uygulamaları için uygundur?
A1: JC618GF, belediye inşaatı, jeotermal kuyular, boru hattı temelleri, kırsal su kuyuları ve küçük ocaklar gibi sığ sondaj uygulamaları için idealdir.

S2: Bu teçhizatın delebileceği maksimum delik boyutu nedir?
A2: φ90 ila φ400 mm arasında değişen büyük sondaj deliklerini destekler, bu da onu büyük boy sığ delikler için en çok yönlü kompakt teçhizatlardan biri haline getirir.

S3: JC618GF matkap ne kadar derin olabilir?
A3: Maksimum sondaj derinliği, sığ temel, jeotermal ve su temini uygulamaları için ideal olan 10 metredir.

S4: Ne tür hava kompresörü gerektirir?
A4: JC618GF, 1.0-2.4 MPa çalışma basıncında 15-50 m³/dakika hava akışı sağlayan harici hava kompresörleri ile uyumludur.

S5: Teçhizat ne tür bir motor güç veriyor?
A5: Teçhizat, uzun vardiyalar için 100 litrelik bir yakıt deposu ile tutarlı performans sağlayan 92 kW Yunnei YN48GBz dizel motorla donatılmıştır.

S6: Döner tork ve hız aralığı nedir?
A6: Döner kafa 8000 N · m tork sağlar ve büyük çaplı, düşük hızlı uygulamalar için uygun 80 rpm'ye kadar ayarlanabilir hızlarda çalışır.

S7: Makinenin taşınması ve manevra yapılması kolay mı?
A7: Evet. 6400 × 2200 × 2550 mm, 5.2 t ağırlık, 25 ° tırmanma kapasitesi ve 0-2 km/s tramvay hızı ile taşıma boyutu ile hem yol hem de engebeli arazide oldukça hareketlidir.

S8: Hangi çubuk çapları destekleniyor?
A8: Teçhizat, her biri 3 m uzunluğunda φ76 mm ve φ89 mm çubukları destekler ve projeye özgü ihtiyaçlara esnek uyum sağlar.
