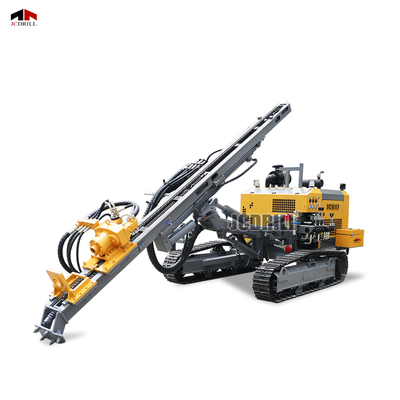

JCDRILL Crawler DTH, yüzey patlaması ve delik inşaatı için dizel hidrolik sistemli sondaj sistemi

>> Ürünler Açıklama

Zor kaya oluşumları ve yüksek verimli delik delme için tasarlanan JC617, zorlu koşullarda olağanüstü sondaj performansı sağlamak için sağlam yapısal tasarımı gelişmiş hidrolik kontrolle birleştirir. Kaya sertliği seviyelerini f = 20'ye kadar kaldırma yeteneği ve φ90 ila 100 mm arasında değişen matkap çapları ile JC617, özellikle yüzey madenciliği, taş ocağı operasyonları ve altyapı temel çalışmaları için uygundur. Teçhizat, güçlü penetrasyon kapasitesi sağlayan güçlendirilmiş bir besleme ve dönüş sistemi benimser. 2400N · m maksimum döner tork sağlar ve derin, hassas delme için uygun bir döner hızda çalışır. Matkap ipi, parçalanmış veya aşındırıcı oluşumlarda hem mukavemet hem de uyarlanabilirlik için optimize edilmiş φ64mm × 3000mm çubuklara sahiptir. Yüksek çıkışlı bir dizel motorla güçlendirilen JC617, merkezi bir arayüz boyunca besleme, kaldırma, rotasyon ve konumlandırma fonksiyonlarını kontrol eden, düzgün çalışma ve azaltılmış manuel çabayı sağlayan etkili bir hidrolik sistem ile donatılmıştır. Entegre tasarım, uzun sondaj döngülerinde enerji verimliliğini artırırken operasyonel güvenliği arttırır. Ağır hizmet şasi ve stabil tramvay yapısı, teçhizatın karmaşık arazide güvenilir hareketliliği korumasını sağlar. Toz bastırma, mühürlü elektrik bileşenleri ve kullanıcı odaklı bir bakım düzeni, kesinti süresini en aza indirir ve makinenin sert dış ortamlarda dayanıklılığını artırır. Mineral keşif veya üretim sondajında kullanılmış olsun, JC617 daha düşük işletme maliyeti ve daha uzun hizmet ömrü ile tutarlı sonuçlar verir.

>> Paremeter

>> Özellikler

>> İşletim Sistemi: Arkadaki insancıllaştırılmış entegre kontrol platformu basit ve sezgisel işlem sağlar ve matkabın hem mekanik hem de pnömatik sistemleri kolayca yönetmesini sağlar.
>> Güç ve Hava Sistemi: Orta kaya koşullarında verimli DTH performansı için 9-15 m³/dak.
>> Hidrolik ve Rotasyon Sistemi: Çift motorlu rotasyon sistemi, 2400 N · M tork ve 0- 150RPM hız sağlar, delme verimliliğini artırır ve karmaşık jeolojik oluşumlarda uyarlanabilirliği sağlar.
>> Besleme sistemi: 3340 mm strok ve 15 kN itme ile yağ silindiri besleme mekanizması pürüzsüz ve kararlı delme sağlar. 25 kN kaldırma kuvveti güvenilir çubuk kullanımı ve derin delik delme özelliği sağlar.
>> Seyahat Sistemi: Tırmanarken bir hava kompresörünü sürükleyebilen 2 km/s maks. Maks ve 25 ° tırmanma kapasitesine sahip sağlam tarama sürücüsü. 450 mm yerden boşluk tüm arazi hareketini destekler.

>> Uygulama

Yüzey madenciliği operasyonları
JC617, yüzey madeni sondajında hassasiyet ve mukavemet için tasarlanmıştır. 2400 N · m nominal tork ve 30 metre derinliğe kadar delme yeteneği ile sert kaya oluşumlarını (f = 20'ye kadar) kolaylıkla işler.

Taş ocağı sondajı ve taş ekstraksiyonu
Granit ve bazalt ocakları için mükemmel olan JC617, φ64 mm matkap çubukları ve 3 "/4" çekiç uyumluluğu ile desteklenen aşındırıcı ve kırık kaya koşullarında tutarlı performans sağlar.

Orta ölçekli keşif projeleri
Enerji tasarruflu Yuchai motoru ve çift motorlu rotasyon sistemi, JC617'yi güç ve manevra kabiliyetinin eşit derecede kritik olduğu mineral arama ve orta derinlikli çekirdek delme için uygun hale getirir.

>> SSS

S1: JC617 en iyi ne için kullanılır?
A1: JC617, orta ila sert kaya koşullarında hassasiyet ve güç gerektiren yüzey madenciliği, taş ocağı sondaj ve altyapı temel projeleri için idealdir.

S2: JC617 hangi delme derinliği ve delik çapını destekliyor?
A2: 3 "veya 4" DTH çekiçleri kullanarak φ90-100 mm'lik bir delik çapı aralığı ile 30 metreye kadar derinlemesine delebilir.

S3: Ne tür bir motor JC617'ye güç veriyor?
A3: Güvenilir çıkış ve düşük yakıt tüketimi sunan 78 kW Yuchai dizel motor (Model YCD4T22T-105A) ile güçlendirilmiştir.

S4: JC617 zor araziyi ele alabilir mi?
A4: Evet. 2 km/s'ye kadar tramvay hızı, 450 mm zemin boşluğu ve 25 ° tırmanma kapasitesi ile kaba ve eğimli koşullarda oldukça yeteneklidir.

S5: Bu teçhizat için hava gereksinimi nedir?
A5: JC617, çoğu orta sert kaya uygulaması için uygun olan 0.8-1.6 MPa'lık bir çalışma basıncında 9-15 m³/dk hava temini ile verimli bir şekilde çalışır.

S6: Rotasyon ve besleme sistemini özel kılan nedir?
A6: Teçhizat, 2400 N · M tork ve 150 rpm hız sağlayan çift motorlu bir rotasyon sistemine sahiptir. Yağ silindiri besleme mekanizması pürüzsüz 3340 mm strok ve 15 kN itme sağlar.

S7: Kullanmak ve sürdürmek kolay mı?
A7: Evet. Entegre arka kontrol paneli kullanıcı dostudur ve merkezi hidrolik sistem manuel çabayı azaltır. Sağlam tasarım ayrıca zorlu ortamlardaki bakım gereksinimlerini en aza indirir.

S8: Otomatik çubuk kullanımı destekliyor mu?
A8: JC617, besleme ve kaldırma sistemi (25 kN kaldırma kuvveti) aracılığıyla çubuk taşıma kapasitesini içerirken, tam otomatik çubuk kullanımı varsayılan olarak entegre değildir. Yükseltme için isteğe bağlı vinç sistemleri mevcuttur.
