Ürün ayrıntıları:
|
tip: | Ağır Hizmet Tipi Kamyon | Delme Derinliği: | 1500M |
---|---|---|---|
delme çapı: | 140-450mm | Delme yöntemi: | Çamur Döner ve Hava DTH |
MATKAP BORU UZUNLUĞU: | 6m / 4,5m | Sondaj borusu çapı: | 102/114 / 127mm |
Kamyon şasisi: | 8 x 4 SINOTRUK HOWO | Motor: | Cummins |
Garanti: | Bir yıl | Güç Tipi: | Dizel |
Kamyon Rengi: | Beyaz | kullanım: | Su Sondajı Rig |
ağırlık: | 30T | ||
Vurgulamak: | 1500m su kuyusu sondaj kulesi makinesi,dth su kuyusu sondaj kulesi makinesi,140mm dia dth sondaj kulesi |

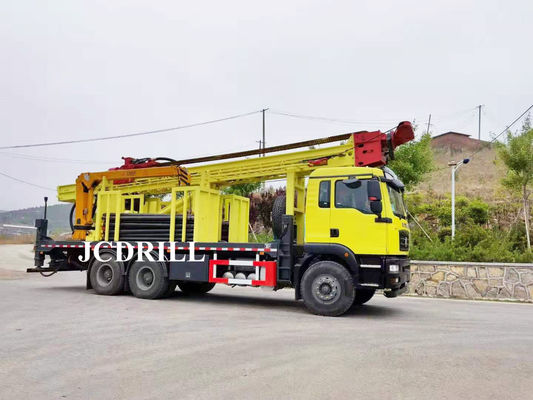

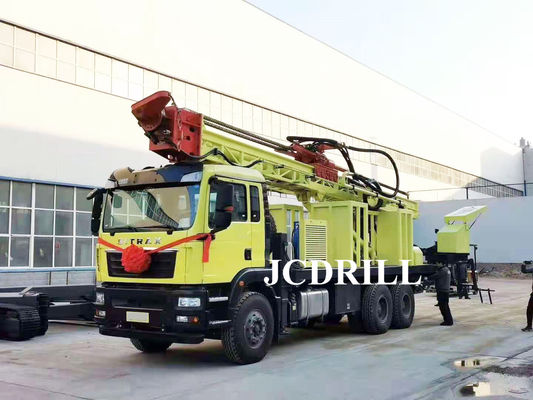

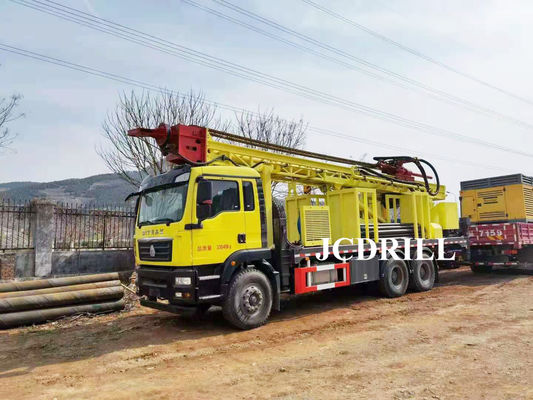

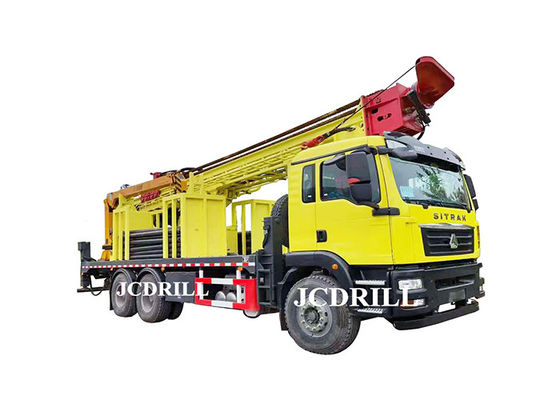

1500 Metre Derin Su Sondajı Rig Güçlü Kamyona Monte Kuyu Sondaj Makinesi
CSD1500 Çok işlevli kamyona monte su kuyusu sondaj kulesi, verimli, çok işlevli bir tam hidrolik su kuyusu sondaj kulesidir. Döner tablanın daha büyük bir torkuna sahip olması nedeniyle yüksek verimlidir ve esas olaraksanayi ve tarımda su kuyusu, ulusal savunma binası vakfı, jeolojik keşif, jeotermik kuyu ve diğer vakıf çalışmaları için kullanılır, yurtiçi ve yurtdışında popülerdir.
CSD1500 kamyona monteli sondaj kulesi, yumuşak formasyonda çamur delme ile her türlü formasyonda sondaj yapabilir ve kaya delmede hava DTH çekiç, kaya delmede DTH Hammer uygulanır, cüruf hava basıncı ile boşaltılır ve sahne dışı verimlilik geleneksel döner sondajdan on kat daha fazladır.
CSD1500 derin su kuyusu sondaj kuleleri, kesme sondajında veya döner sondajda konsolide olmayan katmanda çalıştırılabilir ve cüruf çamurla boşaltılabilir, darbeli delme işlemi de benimsenebilir vecüruf, karmaşık jeolojik koşulların sondajına uygun hidrolik su kuyusu sondaj kulesi olan basınçlı hava ile boşaltılabilir.
Şartname
1 | Jeoloji açıldı | Her türlü | |
2 | Delme Tipi | DTH ve Çamur Döner | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ140 — Φ450 |
5 | Delik Derinliği | m | 00 |
6 | Dönme Torku | Nm | 9600 1. Vites |
24500 2. Vites | |||
7 | Dönme hızı | devir | 0-80 1. Vites |
0-110 2. Vites | |||
8 | Sondaj borusu çapı | mm | 76/89/102/114 |
9 | Matkap borusu uzunluğu | mm | 6000/4500 |
10 | Maks. Alan sayısıKaldırma kuvveti | N | 12000 |
11 | Maks. Alan sayısıIlerleme hızı | m / dak | 18 |
Vinç | |||
12 | Ana vincin kaldırma kuvveti (Opsiyonel) | T | 4 |
13 | Kaldırma kuvveti | T | 2.5 |
14 | Çelik tel halat uzunluğu (alet vinci) | m | 100 |
15 | Takım vincinin kaldırma yüksekliği | m | 8 |
Motor | |||
16 | Dizel Motor tipi | CUMMINS | |
17 | Anma Beygir gücü | Kw | 132 |
18 | Elektrik sistemi | Volt | 24 |
Kompresör gerekli | |||
19 | Kompresör Tipi | Döner Vida / Hareketli | |
20 | Basınç Gerekli | Mpa | 1.2-3 |
21 | Hava tüketimi | m³ / dak | 11–35 |
Kamyon | |||
22 | Üretici firma | SINOTRUK NASIL | |
23 | Modeli | ZZ1257M5847C | |
24 | Motor | WD615.93C | |
25 | Anma Beygir gücü | KW | 245 |
26 | Deşarj Standardı | AB-3 | |
27 | Sürücü tipi | 8 * 4 | |
28 | Max hız | Km / h | 102.9 |
29 | Direksiyon | sol / sağ (isteğe bağlı) | |
Çamur Pompası | |||
30 | Tür | Hidrolik | |
31 | Modeli | BW850 | |
32 | İnme | mm | 110 |
33 | Yer değiştirme | L / Min | 850 |
34 | Deşarj basıncı (Mpa) | Mpa | 2-5 |
35 | Emme borusu çapı | mm | 89 |
36 | Boşaltma borusu çapı | mm | 51 |
37 | Astar Çapı | mm | 80 |
Hidrolik Kaynakçı | |||
38 | Üretici | Dynaset | |
39 | Kaynak akımı | Bir | 60-250 |
40 | Hidrolik Min. Yağ akışı | L / dak | 42 |
41 | Nom / Maks Basınç | Bar | 190/210 |
42 | Voltaj | V | 110 / 220VDC |
43 | Güç | Kw | 102 |
44 | L * W * H | mm | 390 * 190 * 230 |
45 | Köpük pompası | İsteğe bağlı | |
Jeneratör | |||
46 | Jeneratör | İsteğe bağlı | |
Boyut | |||
46 | Net ağırlığı | T | 30 |
47 | Nakliye Uzunluğu | mm | 12500 |
48 | Nakliye Genişliği | mm | 2480 |
49 | Nakliye Yüksekliği | mm | 3650 |
50 | Çalışma boyutu (L * W * H) | mm | 12500 * 2480 * 7147 |
Özellikler
1. Sondaj kulesi hava DTH Darbeli delme ve çamur delme kullanabilir.
2. Merkezi kontrol konsolu, her manipülasyon ve kontrol için uygundur.Hızlı çekme ve kaldırma, yardımcı zamanı azaltır ve iş verimliliğini artırır.
3. Kamyon şasisi, Sinotruck Howo markasının 6X4 özel vinç şasisini ve ana tahrik sistemini benimser,
üzerine transfer kutusu, şanzıman, çift vinç ünitesi, çamur pompası, döner tabla, sondaj kulesi, besleme sistemi kurulur.
şasi.
4. Yönlü sirkülasyonlu bir hidrolik döner sondaj kulesi.BW1500 / 12 çamur pompası ile donatılmıştır.
Bulamacı yıkama sıvısı olarak benimser ve uygun donanıma sahipse kil, kum ve kaya üzerinde delebilir
delme ucu.
5. Sondaj teçhizatının gücü bir CMS motorundan gelir, 132kw CMS motoru büyük yer değiştirmeyi tahrik eder
yüksek basınçlı dalgıç pompa ve güçlü dinamik ve istikrarlı performans ile karakterizedir.
6. Döner kafa, iki dişli, dönüş hızı 0-80 ve 110rpm kademesiz ayar ve dönme torku
9600-24500Nm'dir.
7. Makineyi derin delik delmeye uyarlayan çekme kuvveti düzenlenebilir ve kontrol edilebilir.
8. Gece çalışmak için kaynak yapmaya veya aydınlatmaya uygun bir jeneratör kurabilir.
9. Ana vinç, teçhizat üzerinde mevcuttur, bu nedenle teçhizat, çamurlu kaya üzerinde veayrışma oluşumu.
10. Teçhizatın ana tahrik sistemi hidroliktir ve dört iniş ayağı ve sondaj kulesi hidroliktirkontrollü.Transfer kutusu ve çamur pompası kavrama sistemi de hidrolik olarak çalıştırılır.
11. Araçlar vinç vinci, yardımcı kaldırma ve muhafaza için kullanılır, isteğe bağlı 4T ana vinç kuvveti,100m halat uzunluğu ve 8m kaldırma yüksekliği.
12. Hidrolik yardımcı fonksiyonlar, kılavuz uzatma, bom dönüşü, bom kaldırma, kılavuz boşaltma için kolay ve etkilidir.
13. Fiyat açısından rekabetçi, düşük bakım maliyeti.
