Ürün ayrıntıları:
|
| tip: | Hafif Kamyon Üstü Rig | Delme Derinliği: | 200m |
|---|---|---|---|
| delme çapı: | 90-325mm | Matkap ucu çapı: | 76/89/102 / 114mm |
| Matkap ucu uzunluğu: | 3000mm | Delme yöntemi: | Çamur Döner ve Hava DTH |
| kullanım: | Su kuyusu | Garanti: | 1 yıl |
| renk: | Mavi | ||
| Vurgulamak: | su kuyusu sondaj donanımları,su de Delme makinesi |
||

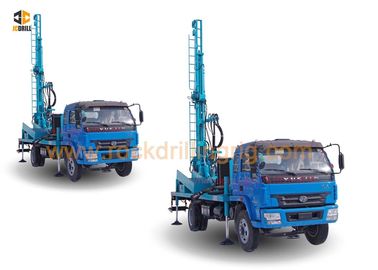

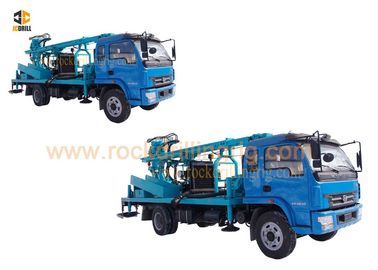

4x2 Kamyon Hard Rock DTH Sondajına Monte Edilmiş Su Sondajı Rig
Uygulama
CSD200 4x2 Çok fonksiyonlu kamyona monte su kuyusu sondaj kulesi, verimli, çok fonksiyonlu tam hidrolik su kuyusu sondaj kulesidir.Tablanın daha büyük bir torkuna sahip olması nedeniyle yüksek verimlidir ve esas olarak sanayi ve tarımda su kuyusu için kullanılır, ulusal savunma binası vakfı, jeolojik keşif, jeotermik kuyu ve diğer vakıf çalışmaları, yurtiçi ve yurtdışında popülerdir.
CSD200 4x2 kamyona monteli su kuyusu sondaj kulesi, yumuşak formasyonda çamur delme ve kaya delmede hava DTH çekiçle her türlü formasyonda sondaj yapabilir, DTH Hammer kaya delmede uygulanır, cüruf hava basıncı ile boşaltılır ve sahne dışı verim on kat daha geleneksel döner delme.
CSD200 4x2 su kuyusu sondaj kulesi, kesme sondajında veya döner sondajda, konsolide olmayan katmanda çalıştırılabilir ve cüruf çamurla boşaltılabilir, darbeli delme işlemi de benimsenebilir ve cüruf basınçlı hava, hidrolik su ile boşaltılabilir karmaşık jeolojik koşulları sondaj için uygun kuyu sondaj kulesi.
Özellikler
1. Sondaj kulesi hava DTH Darbeli delme ve çamur delme kullanabilir.
2. Merkezi kontrol konsolu, her işlem ve kontrol için uygundur.Hızlı çekme ve kaldırma, yardımcı zamanı azaltır ve iş verimliliğini artırır.
3. Kamyon şasisi, Foton / Dongfeng markasının 4X2 özel vinç şasisini benimser ve ana tahrik sistemi, transfer kutusu, dişli kutusu, çift vinç ünitesi, çamur pompası, döner tabla, sondaj kulesi, besleme sistemi şasi üzerine kurulur.
4. Yönlü sirkülasyonlu bir hidrolik döner sondaj kulesidir.Bulamacı yıkama sıvısı olarak benimseyen ve uygun sondaj ucu ile donatılmışsa kil, kum ve kaya üzerinde delebilen BW250 (Opsiyonel) çamur pompası ile donatılmıştır.
5. Sondaj kulesinin gücü bir Yuchai motorundan gelir, 93kw Yuchai motoru büyük deplasmanlı yüksek basınçlı dalgıç pompayı çalıştırır ve güçlü dinamik ve istikrarlı performans ile karakterizedir.
6. Döner kafa, dönüş hızı 0-100rpm kademesiz ayardır ve döner tork 3200-4500Nm'dir.
7. Çekme kuvveti, makineyi derin delik delmeye uyarlayan düzenlenebilir ve kontrol edilebilir.
8. Gece çalışmak için kaynak yapmak veya aydınlatmak için uygun bir jeneratör kurabilir.
9. Ana vinç, teçhizat üzerinde mevcuttur, bu nedenle teçhizat çamur kayada ve ayrışma oluşumunda sondaj yaparken yüksek verimlilik sağlar.
10. Teçhizatın ana tahriki hidroliktir ve dört iniş ayağı ve sondaj kulesi hidrolik kontrollüdür.Transfer kutusu ve çamur pompası kavrama sistemi de hidrolik olarak çalıştırılır.
11. Fiyat açısından rekabetçi, düşük bakım maliyeti.
| 1 | Jeoloji açıldı | Her türlü | |
| 2 | Delme Tipi | DTH ve Çamur Döner | |
| 3 | Operasyon | Hidrolik Matkap Sistemi | |
| 4 | Delik Çapı | mm | Φ90 — Φ325 |
| 5 | Delik Derinliği | m | 200 |
| 6 | Dönme Torku | Nm | 3200 1. Vites |
| 4500 2. Vites | |||
| 7 | Dönüş hızı | rpm | 0-80 1. Vites |
| 0-100 2. Vites | |||
| 8 | Matkap çubuğu çapı | mm | 76/89/102/114 |
| 9 | Matkap çubuğu uzunluğu | mm | 3000 |
| 10 | Maks. Alan sayısıKaldırma kuvveti | N | 8000 |
| 11 | Maks. Alan sayısıIlerleme hızı | m / dak | 18 |
| Vinç | |||
| 12 | Ana vincin kaldırma kuvveti (İsteğe bağlı) | T | 4 |
| 13 | Kaldırma kuvveti | T | 0.8 |
| 14 | Çelik tel halat uzunluğu (alet vinci) | m | 100 |
| 15 | Takım vincinin kaldırma yüksekliği | m | 8 |
| Motor | |||
| 16 | Dizel Motor tipi | YUCHAI | |
| 17 | Anma Beygir gücü | Kw | 93 |
| 18 | Elektrik sistemi | Volt | 24 |
| Kompresör gerekli | |||
| 19 | Kompresör Tipi | Döner Vida / Hareketli | |
| 20 | Basınç Gerekli | Mpa | 1.2-3 |
| 21 | Hava tüketimi | m³ / dak | 11–35 |
| Kamyon | |||
| 22 | Üretici firma | YUEJIN | |
| 23 | Modeli | E13N2B00098 | |
| 24 | Motor | YC4E140-42 | |
| 25 | Anma Beygir gücü | kw | 140 |
| 26 | Deşarj Standardı | AB-2 | |
| 27 | Sürücü tipi | 4 * 2 | |
| 28 | Max hız | Km / h | 102.9 |
| 29 | Direksiyon | ayrıldı | |
| Çamur Pompası | |||
| 30 | Tür | Hidrolik | |
| 31 | Modeli | BW250 | |
| 32 | İnme | mm | 110 |
| 33 | Yer değiştirme | L / Min | 250 |
| 34 | Deşarj basıncı (Mpa) | Mpa | 2-3 |
| 35 | Emme borusu çapı | mm | 89 |
| 36 | Tahliye borusu çapı | mm | 51 |
| 37 | Astar Çapı | mm | 80 |
| Hidrolik Kaynakçı | |||
| 38 | Üretici | Dynaset | |
| 39 | Kaynak akımı | Bir | 60-250 |
| 40 | Hidrolik Min. Yağ akışı | L / dak | 42 |
| 41 | Nom / Maks Basınç | Bar | 190/210 |
| 42 | Voltaj | V | 110 / 220VDC |
| 43 | Güç | Kw | 102 |
| 44 | L * W * H | mm | 390 * 190 * 230 |
| 45 | Köpük pompası | İsteğe bağlı | |
| Jeneratör | |||
| 46 | Jeneratör | İsteğe bağlı | |
| Boyut | |||
| 46 | Net ağırlığı | T | 14 |
| 47 | Nakliye Uzunluğu | mm | 8800 |
| 48 | Nakliye Genişliği | mm | 2500 |
| 49 | Nakliye Yüksekliği | mm | 3500 |
| 50 | Çalışma boyutu (L * W * H) | mm | 8900 * 2000 * 7147 |
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre kusursuz kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
