Ürün ayrıntıları:
|
Makine tipi: | Paletli | Uygulama: | Madencilik, Taş Ocağı, Kaya Patlatma |
---|---|---|---|
Delme Derinliği: | 25m | delme çapı: | 90-127mm |
Delme Sertliği: | F = 6-20 | Döner hız: | 0-90 dev / dak |
KALDIRMA GÜCÜ: | 40 KN | Tırmanma Kapasitesi: | ≤30 ° |
boyut: | 5700 * 2150 * 2700mm | ağırlık: | 5500 Kg |
Vurgulamak: | Kaya delme ekipmanları,dth sondaj kulesi,ters sirkülasyon makinesi |

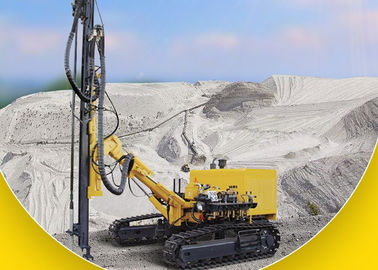

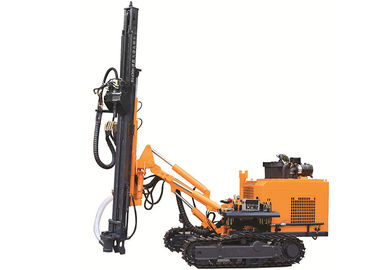

Kaya Patlatma sondajı için Yeni Tasarım KG430 Dizel motor tahrikli DTH paletli sondaj kulesi
Uygulama
Açık kullanım için sondaj kulesinin altındaki KG430, dizel motor emisyonlarında ulusal düzenlemelere uygun olarak geliştirilmiş bir cihazdır.Yuchai dört silindirli motor (Çin 3) ile donatılmış sondaj kulesi, emisyonlar ve çevre için ulusal standartları karşılar.Katlanır çerçeve izi, dört tekerlekten çekiş ve piston pistonunun hareket motoru, çalışma basıncını ve tırmanma kapasitesini iyileştirir.
Genişletilmiş hatve ve kaldırma kollu hidrolik silindiri, sınırlama konumu ile ilgili gereksinimleri karşılamasını sağlar.Çift dönüşlü motor, döner tokayı ve dönme hızını artırır ve kaldırma yağı silindiri ve zinciri, kaldırma kuvvetini ve güvenilirliği artırmak için genişletilir.Kalınlaştırılmış profil katlama, muhafaza için kullanılır, böylece yoğunluk ve sertlik seviyesi iyileştirilir;ve ek halka, taşıma ve kaldırmayı kolaylaştırır.
Yorum: Açık kullanım için kuyu dibindeki KG430H, bir toz toplayıcı ile donatılmıştır, bu nedenle çalışmayı daha çevre dostu ve güvenilir hale getirir
Özellikler
Granit için KG serisi Patlatma Delik Delme Ekipmanı, taş ocağı, demiryolu inşaatı, yol yapımı, küçük ila orta ölçekli madencilik operasyonu vb. Gibi yüzey sondajı için yaygın olarak kullanılabilen özel olarak tasarlanmış matkap ekipmanıdır. daha düşük yakıt tüketimi ile penetrasyon oranı.Basınçlı hava, patlatma delikleri delme, tezgah deliği delme, harç deliği delme, ankraj deliği delme vb. İçin paletli matkap çekiçini çalıştırmak için kullanılır.
Özgüllük
Modeli | KG430 | KG430H |
Ağırlık | 5500kg | 5700kg |
Matkap makinesinin boyutu | 5700X2150X2700mm | 5700X2150X2700mm |
Kaya sertliği | f = 6-20 | |
Delik çapı | Φ90-127mm | |
Ekonomik delme derinliği | 25 dk. | |
Dönüş hızı | 0-90r / dak | |
Dönme torku | 3000N · m | |
Kaldırma gücü | 40000N | |
Besleme yolu | yağ silindiri zinciri | |
Yem mesafesi | 3175 mm | |
Yürüme hızı | 0-2,5 km / saat | |
Sınıf yeteneği | 30 ° | |
Yerden yükseklik | 500 mm | |
Kirişin eğim açısı | 135 °, 50 °, toplam 185 ° üfleme | |
Kirişin dönüş açısı | Sol 91 °, sağ 5 °, toplam 96 ° | |
Matkap kolunun eğim açısı | 55 °, 15 °, toplam 70 ° üfleyin | |
Matkap kolunun dönüş açısı | Sol 45 °, sağ 45 °, toplam 90 ° | |
Hattın tesviye açısı | ± 10 ° | |
Kirişin telafi uzunluğu | 900 mm | |
Güç | YC4DKC4G2-80 (58KW / 2200r / dakika) | |
Sondaj borusu | 76X3000mm | |
Hava tüketimi | 18-21m³ / dakika | |
Maksimum yatay delik yüksekliği | 2900 mm | |
Minimum yatay delik yüksekliği | 750 mm |
