Ürün ayrıntıları:
|
Makine tipi: | Paletli Montajlı | Başvuru: | Madencilik, Taş Ocağı, DTH Sondajı |
---|---|---|---|
Sondaj Derinliği: | 25m | delme çapı: | 80-105mm |
Delme Sertliği: | F=6-20 | Döner Hız: | 0-140 devir |
Kaldırma kuvveti: | 20 kN | Tırmanma Kapasitesi: | ≤30° |
Boyut: | 5750*2100*2650mm | Ağırlık: | 4500 kg |
Vurgulamak: | Madencilik Kaya Delici,Delik Kaya Delici,Taş Ocağı Kaya Delici |

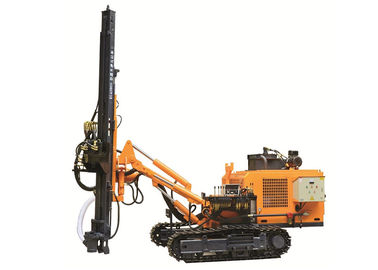

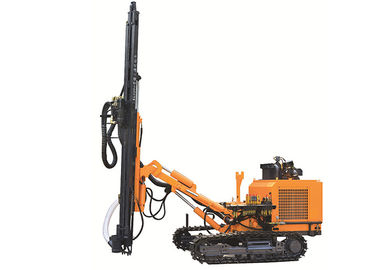

Maden Ocağı DTH sondajı için 25 Metre Kaya Patlatma Sondajı Kaishan KG320
Başvuru
Açık kullanıma yönelik KG320 kuyu dibi sondaj makinesi, çevre korumaya ilişkin ulusal düzenlemelere uygun olarak geliştirilmiş bir cihazdır.Yuchai motoru (Çin 3) ile donatılan sondaj makinesi, emisyon ve çevreyle ilgili ulusal standartları karşılıyor.Dalgıç pistonun sıkıştırma motoru ve dört tekerlekten çekiş, çalışma basıncını ve tırmanma kapasitesini artırır.Genişletilmiş öz ve kaldırma kolu hidrolik silindiri, konum kullanımının sınırlandırılması gereksinimlerini karşılamasını sağlar.Bu arada, hidrolik sistem geliştirildi, böylece artan sistem akışı ve dönüşü kanıtlandı.Hidrolik silindir optimize edildi, böylece daha güvenilir hale getirildi.Kılavuz ray, işlemleri ve gözlemleri kolaylaştıracak şekilde eğimli bir şekilde monte edilmiştir.Gövde için kalınlaştırılmış profil kullanılır;ve ek halka, taşımayı ve kaldırmayı kolaylaştırır.
Özellikler
1. Güvenilir hidrolik sistem
Yağ soğutma cihazı, KG320 düşük basınçlı çevre dostu paletli sondaj makinemizde mevcuttur, bu nedenle hidrolik yağ termal etkisi
tüm sisteme, büyük ölçüde ortadan kaldırılabilir, daha iyi stabilite ve güvenilirlik için birinci sınıf hidrolik kullanılır.
2 Güçlü motor
Bu paletli matkap için çift silindirli bir dizel motor kullanılmıştır, hem çekme kuvveti hem de tırmanma kabiliyeti oldukça şaşırtıcıdır.
3. Güvenilir hidrolik pompa grubu
Yağ beslemesi için iki ayrı dişli pompa kullanılmıştır. Hem güvenilirliği hem de uyarlanabilirliği mükemmeldir ve bakımı da çok uygundur.
4 Esnek delme kolu
KG320 düşük basınçlı çevre dostu paletli sondaj kulesi, yağ silindiri ile ayarlanabilen esnek hareketli sondaj kolu ile birlikte gelir.
uygun delme açısını ve doğru yatay delik yüksekliğini elde edin, Genişletilmiş çalışma alanı, delme makinesinin uyarlanabilirliğini büyük ölçüde artırır.
Şartname
modeli | KG320 yatay ve dikey çukur kazma makinesi |
Ağırlık | 4400kg |
Boyut | 5750*2100*2650mm |
delme sertliği | f=8-12 |
delme çapı | 80-105mm |
ekonomik sondaj derinliği | 25m |
Döner Hız | 0-140rpm |
Döner tork | 1250 Nm |
Kaldırma kuvveti | 20KN |
besleme yöntemi | Yağ silindiri yaprak zinciri |
Besleme vuruşu | 3820mm |
seyahat hızı | 0-2,2 km/s |
Tırmanma kapasitesi | 30°'den az |
Yerden yükseklik | 465mm |
Işın eğim açısı | aşağı 135°, yukarı:50°, toplam:190° |
Kirişin dönüş açısı | sol;100°, sağ: 45°, toplam:145° |
Matkap bomunun dönüş açısı | Sol:44° , sağ:45°, toplam 89° |
Matkap bomunun eğim açısı | Aşağı:50°, Yukarı:25°, Toplam:75° |
Tazminat kiriş uzunluğu | 900mm |
Dizel motor | Yuchai 4DKC4G2-80(58kw/2200rpm) |
Matkap çubuğu | 64*3m/adet veya 73*3m/adet |
Hava tüketimi | 7-15m3/dk |
Max. yatay delik yüksekliği | 2750mm |
Min.ısıtmalı delik yüksekliği | 350mm |
