Ürün ayrıntıları:
|
tip: | su kuyusu sondaj kulesi, kaya patlatma sondaj kulesi | kullanım: | Su Kuyusu, Kaya delme |
---|---|---|---|
Şart: | Yeni | Ürün adı: | Paletli Kaya Delici Rig Makinesi |
Voltaj: | Özelleştirilmiş | renk: | Özelleştirilmiş |
Vurgulamak: | Kaya delme ekipmanları,dth sondaj kulesi,ters sirkülasyon makinesi |

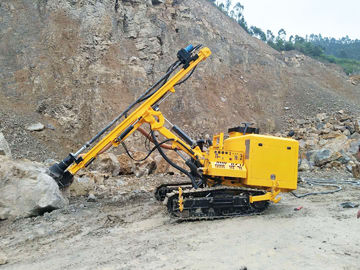

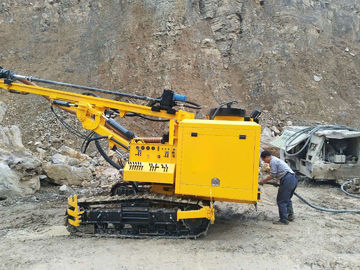

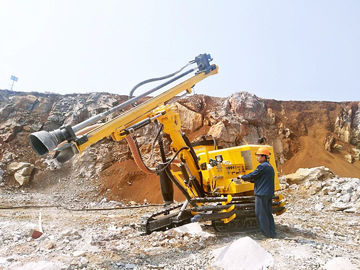

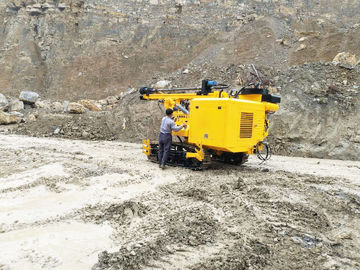

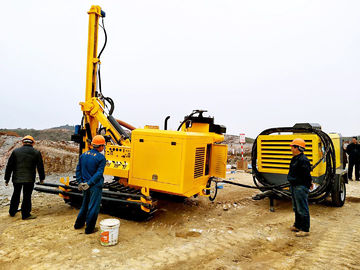

DTH teknolojisine sahip JC860 Kaya püskürtme sondaj kulesi
Tanıtım
JC860 hidrolik kuyu deliği matkabı, içten yanmalı motorla tahrik edilen çok işlevli bir sondaj makinesidir, delme gücü, darbe ve delik temizleme rüzgarı dışında hidrolik sistem tarafından sağlanmıştır.Çalıştırmak uygun ve verimlidir.Bu matkap, çoğu operasyonda geleneksel pnömatik matkaplar için en iyi alternatiftir.Matkap yapısı kompakttır, kullanımı basittir, toplam ağırlığı hafiftir.JC860 hidrolik paletli sondaj kulesi, madenlerde ve taş ocaklarında patlatma deliği delmek için yaygın olarak kullanılmaktadır.Ayrıca karayolu, demiryolu, elektrik santrali, inşaat mühendisliği ve bina vb.
Özellikler
1. Sağlam palet, yüksek hareket kabiliyetine sahip hidrolik motorla tahrik edilmiştir.
2. Besleme ve döner kafa hidrolik motorla tahrik edildiğinden, hava ve yağ tüketimi ve toplam delme maliyeti daha düşüktür.
3. Hidrolik besleme ve döner kafa, en büyük besleme kuvvetini ve en büyük döner torku ortaya çıkarır, bu da onu karmaşık şantiyelerde çalışmak için daha uygun hale getirir.
4. Teçhizat için donatılmış kompresör, hava teçhizatından daha küçük ve daha ucuzdur ve havalı teçhizattan en iyi fiyat-performans oranına sahiptir.
5. Hidrolik palet salınımı, her türlü engebeli arazide sondaj yapmayı daha uygun hale getirir.
6. Makaralı taşıyıcı, matkap kılavuzunun minimum aşınmasını sağlar.
7. Hidrolik yardımcı fonksiyonlar, kılavuz uzatma, bom dönüşü, bom kaldırma, kılavuz eğme ve kılavuz boşaltma için kolay ve etkilidir.
8. Dizel motor ve ana hidrolik parçalar ithal ürünleri veya ünlü yerli markayı benimser.
9. Özel dengeleme cihazı, matkap çubuğu dişleri için tam bir koruma sağlar.
Şartname
Sondaj Özellikleri | ||||||
1 | Kaya Sertliği | F = 6-20 | ||||
2 | Delik Çapı | mm | 90-152 | |||
3 | Delik Derinliği | m | 40 | |||
4 | Delme Çubuğu Çapı | mm | 60,76,89 | |||
Döner Başlık | ||||||
5 | Dönme Torku | Nm | 3300 | |||
6 | Dönme Hızı (Normal ve Hızlı) | rpm | 0-82 / 0-112 | |||
Besleme sistemi | ||||||
7 | Maks. Alan sayısıBesleme kuvveti | KN | 25 | |||
8 | Maks. Alan sayısıKaldırma kuvveti | KN | 30 | |||
9 | Maks. Alan sayısıIlerleme hızı | M / dak | 15 | |||
10 | Maks. Alan sayısıKaldırma Hızı | M / dak | 15 | |||
Bom ve Kılavuz | ||||||
11 | Maksimum Bom Dönüşü | ° | 45 ° sol / 45 ° sağ | |||
12 | Maksimum Bom Dökümü | ° | yukarı60 aşağı20 | |||
13 | Maksimum Kılavuz Dönüşü | ° | 30 (L) / 91 (R) veya91 (L) / 30 (R) | |||
14 | Maksimum Kılavuz Dökümü | ° | 180 | |||
15 | Yem İnme | m | 3 | |||
Motor | ||||||
16 | Üretici firma | YUCHAI | ||||
17 | Modeli | |||||
18 | Anma Beygir gücü | Kw | 63 | |||
19 | Elektrik sistemi | 24 | Volt | |||
20 | Silindir | 4 | ||||
Hava Kompresörü talebi | ||||||
21 | Hava tüketimi | M³ / dak | Φ≤115 11,3 milyon2/dak (1,4 Mpa) Φ≤140 13m2/ dk (1,4 Mpa) Φ≤152 17 milyon2/ dk (1,4 Mpa) Φ≤165 21 milyon2/dk (2,4 Mpa) |
|||
22 | Kompresör Tipi | Döner Vida / Hareketli | ||||
23 | Kompresör Basıncı Gerekli | Mpa | ≥1.4 | |||
Genel Özellikler | ||||||
24 | Maks. Alan sayısıSeyahat Hızı (Yavaş / Hızlı) | Km / h | 2/3 | |||
25 | Derecelendirilebilirlik | ° | 24 | |||
26 | Grouser Genişliği | mm | 324 | |||
27 | Net ağırlığı | kg | 5500 | |||
28 | Nakliye Uzunluğu | mm | 6000 | |||
29 | Nakliye Genişliği | mm | 2150 | |||
30 | Nakliye Yüksekliği | mm | 2500 | |||
31 | Yerden yükseklik | mm | 252 | |||
32 | Kılavuz Uzantısı | mm | 1200 | |||
Soğutma sistemi | ||||||
33 | Akış Hacmi | L / Min | 200 | |||
34 | Nominal basıncı | Mpa | 1.6 | |||
Toz toplayıcı | ||||||
35 | ISLAK | İsteğe bağlı | ||||
36 | KURU | İsteğe bağlı |
Sevkiyat ve Yükleme
