Ürün ayrıntıları:
|
Model numarası: | TWD210 | Delme Derinliği: | 0-210m |
---|---|---|---|
delme çapı: | 350mm | MATKAP BORU UZUNLUĞU: | 3m |
kullanım: | su kuyusu sondajı | SONDAJ YÖNTEMİ: | DTH Sondaj ve Çamur Sondajı |
Dönme hızı: | 0-80rpm | Motor gücü: | 93kW |
MATKAP BORU: | 76/89 / 102mm | ÇAMUR POMPASI: | BW250 / BW450 |
Garanti: | 1 yıl | Motor: | Cummins |
kamyon: | 4X2 | ||
Vurgulamak: | water borehole drilling equipment,su de Delme makinesi |

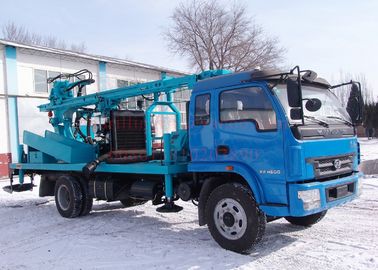

TWD210 hafif kamyon, hava ve çamur sondajı ile 200 m sondaj kapasitesi için sondaj kuyusu sondaj kulesi
Uygulama
TWD210 Çok işlevli kamyona monte su kuyusu sondaj kulesi, verimli, çok işlevli tam hidrolik su kuyusu sondaj kulesidir. Döner tablanın daha büyük bir torkuna sahip olması nedeniyle yüksek verimlidir ve esas olarak sanayi ve tarımda su kuyusu için kullanılır, ulusal savunma binası temeli, jeolojik keşif, jeotermik kuyu ve diğer vakıf çalışmaları, yurtiçi ve yurtdışında popülerdir.
TWD210 kamyona monteli sondaj kulesi, yumuşak formasyonda çamur delme ve kaya delmede hava DTH çekiçle her türlü formasyonda sondaj yapabilir, DTH Hammer kaya delmede uygulanır, cüruf hava basıncı ile boşaltılır ve sahne dışı verimlilik geleneksel döner sondajdan on kat daha fazladır. .
TWD210 derin su kuyusu sondaj kuleleri, kesme sondajında veya döner sondajda, konsolide olmayan katmanda çalıştırılabilir ve cüruf, çamurla altından boşaltılabilir, darbeli delme işlemi de benimsenebilir ve cüruf basınçlı hava, hidrolik su ile boşaltılabilir. karmaşık jeolojik koşulların sondajı için uygun kuyu sondaj kulesi.
Özellikler
1. Sondaj kulesi hava DTH Darbeli delme ve çamur delme kullanabilir.
2. Merkezi kontrol konsolu, her işlem ve kontrol için uygundur.Hızlı çekme ve kaldırma, yardımcı zamanı azaltır ve iş verimliliğini artırır.
3. Kamyon şasisi, Sinotruck Howo markasının 4X2 özel vinç şasisini kullanır ve ana tahrik sistemi, transfer kutusu, şanzıman, çift vinç ünitesi, çamur pompası, döner tabla, sondaj kulesi, besleme sistemi şasi üzerine kurulur.
4. Yönlü sirkülasyonlu bir hidrolik döner sondaj kulesi.Bulamacı yıkama sıvısı olarak benimseyen ve uygun sondaj ucu ile donatılmışsa kil, kum ve kaya üzerinde delebilen BW450 / 5 çamur pompası ile donatılmıştır.
5. Sondaj teçhizatının gücü bir Cummins motorundan gelir, 93kw Cummins motoru, büyük deplasmanlı yüksek basınçlı dalgıç pompayı çalıştırır ve güçlü dinamik ve istikrarlı performans ile karakterize edilir.
6. Döner kafa, dönüş hızı 0-100rpm kademesiz ayardır ve dönme torku 5400Nm'dir.
7. Makineyi derin delik delmeye uyarlayan çekme kuvveti düzenlenebilir ve kontrol edilebilir.
8. Gece çalışmak için kaynak yapmaya veya aydınlatmaya uygun bir jeneratör kurabilir.
9. Ana vinç, teçhizat üzerinde mevcuttur, bu nedenle teçhizat çamur kayada ve ayrışma oluşumunda sondaj yaparken yüksek verimlilik sağlar.
10. Teçhizatın ana tahrik sistemi hidroliktir ve dört iniş ayağı ve sondaj kulesi hidrolik kontrollüdür.Transfer kutusu ve çamur pompası kavrama sistemi de hidrolik olarak çalıştırılır.
11. Aletler vinç vinci, yardımcı kaldırma ve muhafaza, 1.5T'lik isteğe bağlı ana vinç kuvveti, 100m halat uzunluğu için kullanılır.
12. Hidrolik yardımcı fonksiyonlar kılavuz uzatma, bom dönüşü, bom kaldırma, kılavuz boşaltma için kolay ve etkilidir.
13. Fiyat açısından rekabetçi, düşük bakım maliyeti.
1 | Jeoloji açıldı | Her türlü | |
2 | Delme Tipi | DTH ve Çamur Döner | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ90 — Φ300 |
5 | Delik Derinliği | m | 210 |
6 | Dönme Torku | Nm | 5400 |
7 | Dönme hızı | rpm | 0-100 |
8 | Sondaj borusu çapı | mm | 89.102.114 |
9 | Matkap borusu uzunluğu | mm | 3000/4000 |
10 | Maks. Alan sayısıKaldırma kuvveti | N | 8000 |
11 | Maks. Alan sayısıIlerleme hızı | M / dak | 18 |
12 | Yem İnme | mm | 3400 |
Vinç | |||
13 | Kaldırma kuvveti | T | 0.8 |
14 | Çelik tel halat uzunluğu (alet vinci) | m | 100 |
Motor | |||
15 | Dizel Motor tipi | CUMMINS | |
16 | Anma Beygir gücü | Kw | 93 |
17 | Elektrik sistemi | V | 24 |
Kompresör gerekli | |||
18 | Kompresör Tipi | Döner Vida / Hareketli | |
19 | Basınç Gerekli | Mpa | 1.2-3.0 |
20 | Hava tüketimi | m³ / dak | 11–35 |
Kamyon | |||
21 | Üretici firma | YUEJIN | |
22 | Modeli | E13N2B00098 | |
23 | Motor | YC4E140-42 | |
24 | Anma Beygir gücü | HP | 140 |
25 | Deşarj Standardı | AB-2 | |
26 | Sürücü tipi | 2 * 8 | |
27 | Max hız | Km / h | 102.9 |
28 | Direksiyon | sol / sağ (İsteğe bağlı) | |
Çamur Pompası | |||
29 | Tür | Hydrulic | |
30 | Modeli | BW450 | |
31 | İnme | mm | 110 |
32 | Yer değiştirme | L / Min | 450 |
33 | Deşarj basıncı (Mpa) | Mpa | 2-3 |
34 | Emme borusu çapı | mm | 89 |
35 | Tahliye borusu çapı | mm | 51 |
36 | Astar Çapı | mm | 80 |
Boyut | |||
37 | Net ağırlığı | T | 15 |
38 | Nakliye Uzunluğu | mm | 10600 |
39 | Nakliye Genişliği | mm | 2400 |
40 | Nakliye Yüksekliği | mm | 3050 |
41 | Çalışma boyutu (L * W * H) | mm | 11.000 * 2480 * 2850 |
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
