Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği

Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği
Pq Head Standard 1.5m Wireline Core Barrel Assembly
Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği

Büyük resim :  Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği

Ürün ayrıntıları:
Menşe yeri: Hebei, Çin
Marka adı: JCDRILL
Sertifika: ISO,CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotation
Teslim süresi: 15 Müzakere edilecek
Ödeme koşulları: T/T, L/C, D/P, Western Union, MoneyGram
Yetenek temini: 2000 Takım/Yılda Takım

Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği

Açıklama
Model numarası: çekirdek varil PQ kafası Tip: Çift çekirdekli namlu
Standart: AQ BQ NQ HQ PQ Ürün adı: Çekirdek namlu tertibatı
Uygulama: Tel hattı karot delme Renk: siyah
paket: Ahşap Kutu Paketi Diziler: DCDMA kablo hattı Q serisi
Ağırlık: 13.70kg çaplar: BC NC HC PC BC3 NC3 HC3 PC3 T Serisi
Uzunluk: 1.5m, 3m
Vurgulamak:

pq kafa kablolu karotiyer

,

1.5m kablolu karotiyer

,

pq kafa karotiyer takımı



derin kaya taşları kuyu deliği jeolojik karotlu sondaj ve sondaj ekipmanları ​ standart kablolu karotiyer



Derin Kaya Taşları Kuyu Deliği Jeolojik Karot Delme ve Sondaj Ekipmanları Standart Kablolu Çekirdek Namlusu ve Pq/hq/nq/bq'nin Fazla Görüntüleri
>> Giriş

Bir kablolu karot sistemi, karotiyer montajı ve üstten atış montajını içerir. Karotiyer takımı, iç boru grubu ve dış boru grubundan oluşur. İç ve dış boruların standart uzunluğu 1.5 metre ve 3 metredir.

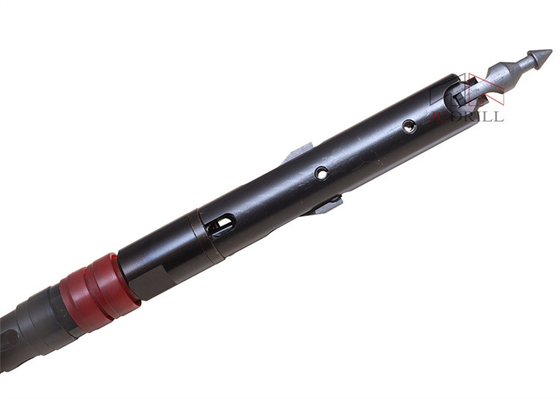

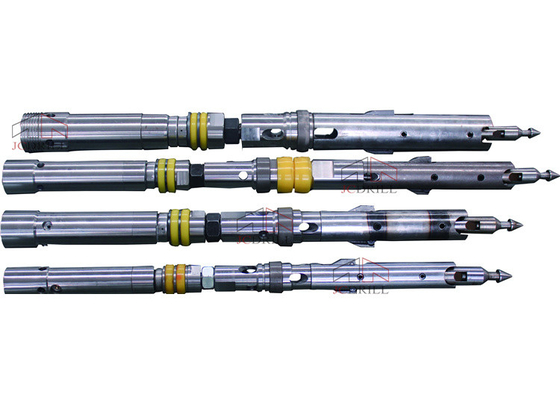

Kafa tertibatı şunları sağlar: iç boru tertibatının takılmasına ve çıkarılmasına izin vermek için mandallama ve döner mızrak noktası mekanizmaları, iç borunun sabit kalmasını ve delme sırasında numune hasarını önlemesini sağlayan bir yatak tertibatı, akışkan basıncı çalıştırma göstergeleri ve akışkan kontrol valfleri.
Pq Kafa Standart 1.5m Kablolu Çekirdek Namlu Düzeneği 0


Tüm kafa tertibatları, valf elemanları sıkıştırıldığında, dolu veya tıkalı bir iç boruya işaret eden, matkap operatörüne bir sıvı basıncı sinyali sağlayan bir kapatma valfi tertibatı içerir.

Çekirdek kovan tertibatı, iç boru grubu ve dış boru grubundan oluşur. İç boru grubu şunlardan oluşur:Kafa Tertibatı, İç Tüp, Çekirdek Kaldırıcı Kasa, Çekirdek Kaldırıcı, Durdurma Halkası.

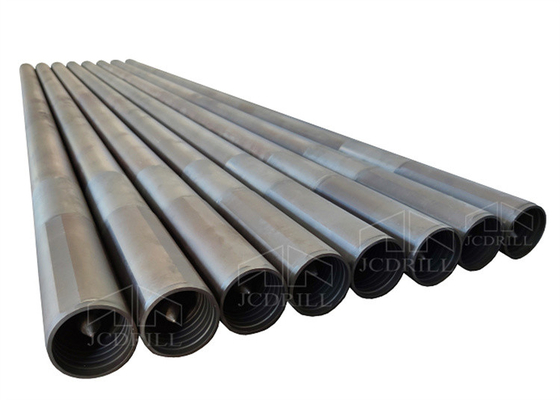

İç tüp grubu, delme işlemi sırasında karot numunesini toplar ve dış tüp grubundan bağımsızdır.Dış boru grubu, çekirdek kovan bileşenlerinin geri kalanından oluşur:

Kilitleme Kaplin, Adaptör Kaplin, Dış Tüp.
Dış boru grubu her zaman deliğin dibinde kalır ve delme işlemi sırasında iç boru grubunu barındırır.



İD# Kalem Açıklama Birim Ağırlık (kg)
AQ
1-11 3m karotiyer SZJ-AQ-3000 Ayarlamak 24.27
1-11 1.5m karotiyer SZJ-AQ-1500 Ayarlamak 15.29
BQ
1-11 3m karotiyer SZJ-BQ-3000 Ayarlamak 40.45
1-11 1.5m karotiyer SZJ-BQ-1500 Ayarlamak 25.49
NQ
1-11 3m karotiyer SZJ-NQ-3000 Ayarlamak 64.88
1-11 1.5m karotiyer SZJ-NQ-1500 Ayarlamak 47.31
genel merkez
1-11 3m karotiyer SZJ-HQ-3000 Ayarlamak 98.30
1-11 1.5m karotiyer SZJ-HQ-1500 Ayarlamak 67.53
PQ
1-11 3m karotiyer SZJ-PQ-3000 Ayarlamak 142.50
1-11 1.5m karotiyer SZJ-PQ-1500 Ayarlamak 100.29



Çift tüp yüzeyi
Boyut (yüzey keşif matkabı) Metrik sistem (mm) İmparatorluk sistemi(in)
Delik çapı çekirdek çapı Delik çapı çekirdek çapı
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
genel merkez 96.1 63,5 3.78 2.5
PQ 122.7 85 4.83 3.34
Üçlü tüp yüzeyi
NQ3 75.7 45 2.98 1.78
HQ3 96.1 61.1 3.78 2.41
PQ3 122.7 83 4.83 3.27


>> PQ Kafa Montajı yapı şeması

İD# Kalem Açıklama Birim Ağırlık (kg)
1-25 Kafa Montajı PQ-TKZC Ayarlamak 23.00
1 öncü PQ-TK-LMT bilgisayar 1.68
2 Tetik Yayı PQ-TK-DWTH bilgisayar 0.01
3 Tetik pimi PQ-TK-DWX bilgisayar 0.07
4 Öncü nokta üssü PQ-TK-MTZ bilgisayar 1.89
5 Mandal geri çekme kasası PQ-TK-HSG bilgisayar 3.42
6 Yaylı pim TXX-18*55 bilgisayar 0.05
7 Yaylı pim(2) TXX-18*72 Grup 0.12
8 Mandal Yayı PQ-TK-ZH bilgisayar 0.02
9 Mandal(2) PQ-TK-TKB Çift 0.66
10 Yaylı pim(2) TXX-13*60 Grup 0.06
11 Yaylı pim TXX-13*75 bilgisayar 0.03
12 Mandal tabanı PQ-TK-TKZ bilgisayar 0.24
13 Üst mandal gövdesi PQ-TK-TKJ bilgisayar 5.45
14 iniş omuz PQ-TK-XGH bilgisayar 0.39
15 segman KYDQ-85 bilgisayar 0.02
16 Soba kilit somunu PQ-TK-TJLM bilgisayar 0,53
17 mil PQ-TK-ZZ bilgisayar 3.88
18A Kapatma valfi sert PQ-TK-FP bilgisayar 0.1
18B Kapatma valfi yumuşak PQ-TK-FP-H bilgisayar 0.1
19 Ayar pulu(2) PQ-TK-JGD Grup 0,3
20A Rulman ZC-52209 Adet 0,59
20B İç halka(2) PQ-TK-ZCNT Grup 0.34
21 Mil burcu PQ-TK-ZCZ bilgisayar 2.65
22 Rulman ZC-51207 bilgisayar 0.21
23 Sıkıştırma yayı PQ-TK-ZZTH bilgisayar 0,83
24 Kilit somunu ZSLM-M30 bilgisayar 0.25
25 İç boru kapağı Montajı PQ-TK-NGJTZC bilgisayar 5.54
25A İç boru kapağı PQ-TK-NGJT bilgisayar 5.07
25B Gres tertibatı ZYZ-M10*1 bilgisayar 0.01
25C top(2) GQ-22 bilgisayar 0.04
25D Çek valf gövdesi PQ-TK-FYG bilgisayar 0.42


>> Paket ve Sevkiyat
