Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel

Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel
Api Standard Overshot Assembly Hq Core Barrel For Surface Wireline Drilling
Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel

Büyük resim :  Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel

Ürün ayrıntıları:
Menşe yeri: Hebei, Çin
Marka adı: JCDRILL
Sertifika: ISO,CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotation
Teslim süresi: 15 Müzakere edilecek
Ödeme koşulları: T/T, L/C, D/P, Western Union, MoneyGram
Yetenek temini: 2000 Takım/Yılda Takım

Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel

Açıklama
Model numarası: karotiyer HQ kafa Tip: Çift çekirdekli namlu
Standart: AQ BQ NQ HQ PQ Ürün adı: Çekirdek namlu tertibatı
Uygulama: Tel hattı karot delme Renk: siyah
paket: Ahşap Kutu Paketi Diziler: DCDMA kablo hattı Q serisi
Ağırlık: 13.70kg çaplar: BC NC HC PC BC3 NC3 HC3 PC3 T Serisi
Uzunluk: 1.5m, 3m
Vurgulamak:

api standart hq karotiyer

,

yüzey kablolu sondaj hq karotiyer

,

overshot hq karotiyer montajı

api standart aşın montaj çift borulu madencilik sondaj araçları yüzey kablolu sondaj için hq karotiyer


>> Giriş

Bir kablolu karot sistemi, karotiyer montajı ve üstten atış montajını içerir. Karotiyer takımı, iç boru grubu ve dış boru grubundan oluşur. İç ve dış boruların standart uzunluğu 1.5 metre ve 3 metredir.

Kafa tertibatı şunları sağlar: iç boru tertibatının takılmasına ve çıkarılmasına izin vermek için mandallama ve döner mızrak noktası mekanizmaları, iç borunun sabit kalmasını ve delme sırasında numune hasarını önlemesini sağlayan bir yatak tertibatı, akışkan basıncı çalıştırma göstergeleri ve akışkan kontrol valfleri.

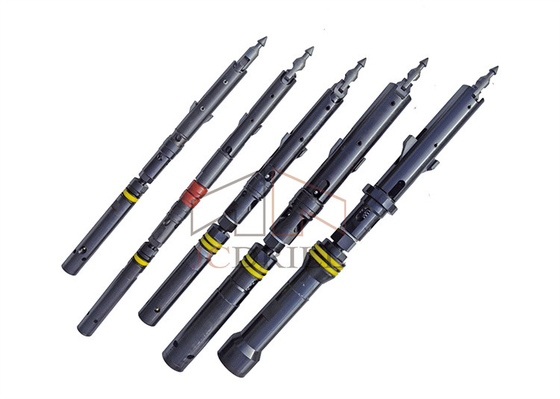

Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel 0


Tüm kafa tertibatları, valf elemanları sıkıştırıldığında, dolu veya tıkalı bir iç boruya işaret eden, matkap operatörüne bir sıvı basıncı sinyali sağlayan bir kapatma valfi tertibatı içerir.

Çekirdek kovan tertibatı, iç boru grubu ve dış boru grubundan oluşur. İç boru grubu şunlardan oluşur:Kafa Tertibatı, İç Tüp, Çekirdek Kaldırıcı Kasa, Çekirdek Kaldırıcı, Durdurma Halkası.
İç tüp grubu, delme işlemi sırasında karot numunesini toplar ve dış tüp grubundan bağımsızdır.Dış boru grubu, çekirdek kovan bileşenlerinin geri kalanından oluşur:

Kilitleme Kaplin, Adaptör Kaplin, Dış Tüp.
Dış boru grubu her zaman deliğin dibinde kalır ve delme işlemi sırasında iç boru grubunu barındırır.



İD# Kalem Açıklama Birim Ağırlık (kg)
AQ
1-11 3m karotiyer SZJ-AQ-3000 Ayarlamak 24.27
1-11 1.5m karotiyer SZJ-AQ-1500 Ayarlamak 15.29
BQ
1-11 3m karotiyer SZJ-BQ-3000 Ayarlamak 40.45
1-11 1.5m karotiyer SZJ-BQ-1500 Ayarlamak 25.49
NQ
1-11 3m karotiyer SZJ-NQ-3000 Ayarlamak 64.88
1-11 1.5m karotiyer SZJ-NQ-1500 Ayarlamak 47.31
genel merkez
1-11 3m karotiyer SZJ-HQ-3000 Ayarlamak 98.30
1-11 1.5m karotiyer SZJ-HQ-1500 Ayarlamak 67.53
PQ
1-11 3m karotiyer SZJ-PQ-3000 Ayarlamak 142.50
1-11 1.5m karotiyer SZJ-PQ-1500 Ayarlamak 100.29



Çift tüp yüzeyi
Boyut (yüzey keşif matkabı) Metrik sistem (mm) İmparatorluk sistemi(in)
Delik çapı çekirdek çapı Delik çapı çekirdek çapı
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
genel merkez 96.1 63,5 3.78 2.5
PQ 122.7 85 4.83 3.34
Üçlü tüp yüzeyi
NQ3 75.7 45 2.98 1.78
HQ3 96.1 61.1 3.78 2.41
PQ3 122.7 83 4.83 3.27


>> HQ Baş Meclisi yapı şeması

İD# Kalem Açıklama Birim Ağırlık (kg)
1-29 Kafa Montajı HQ-TKZC Ayarlamak 18.90
1 öncü HQ-TK-LMT bilgisayar 0.27
2 Tetik Yayı HQ-TK-DWTH bilgisayar 0.01
3 Tetik pimi HQ-TK-DWX bilgisayar 0.02
4 Öncü nokta üssü HQ-TK-MTZ bilgisayar 0,8
5 Mandal geri çekme kasası HQ-TK-HSG bilgisayar 2.9
6 Yaylı pim TXX-11*35 bilgisayar 0.01
7 Yaylı pim(2) TXX-12.7*70 Grup 0.08
8 cıvata LS-M8*25 bilgisayar 0.01
9 yıkayıcı HQ-TK-DP bilgisayar 0,2
10 Sıkıştırma yayı HQ-TK-YSTH Adet 0,2
11 Üst mandal gövdesi HQ-TK-TKJ bilgisayar 2.2
12 Bağlantı(2) HQ-TK-LJB Çift 0.12
13 Mandal(2) HQ-TK-TKB Çift 0.66
14 Yaylı pim TXX-12.7*50 bilgisayar 0.03
15 iniş omuz HQ-TK-XGH bilgisayar 0.15
16 Conta valfi HQ-TK-MFF bilgisayar 0.02
17 Alt mandal gövdesi HQ-TK-XGJT bilgisayar 2.3
18 Soba kilit somunu HQ-TK-TJLM bilgisayar 0.25
19 mil HQ-TK-ZZ bilgisayar 2.7
20A Kapatma valfi sert HQ-TK-FP bilgisayar 0.05
20B Kapatma valfi yumuşak HQ-TK-FP-H bilgisayar 0.05
21 Ayar pulu(2) HQ-TK-JGD Grup 0.28
22 Rulman(2) ZC-569306 Grup 0.35
23 baskı halkası HQ-TK-ZCHT bilgisayar 0.25
24 Mil burcu HQ-TK-ZCZ bilgisayar 1.6
25 Rulman ZC-51305 bilgisayar 0.17
26 Sıkıştırma yayı HQ-TK-ZZTH bilgisayar 0,3
27 Kilit somunu ZSLM-M24 bilgisayar 0.1
28 İç boru kapağı Montajı HQ-TK-NGJTZC bilgisayar 3.07
28A İç boru kapağı HQ-TK-NGJT bilgisayar 2.8
28B Gres tertibatı ZYZ-M6*1 bilgisayar 0.01
28C top(2) GQ-22 Grup 0.08
28D Çek valf gövdesi HQ-TK-FYG bilgisayar 0.18

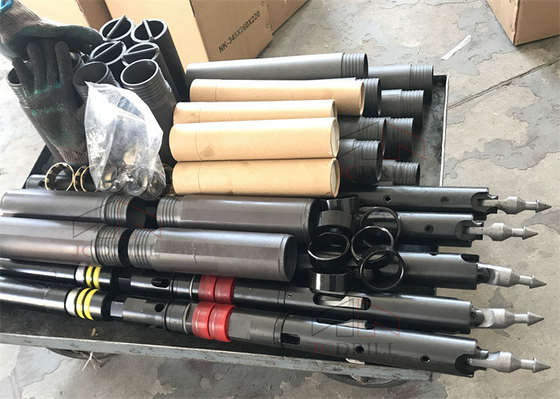

>> Paket ve Sevkiyat
Yüzey Kablolu Sondaj için Api Standard Overshot Assembly Hq Core Barrel 1

>> Hakkımızda


JCDRILL, kullanıcılara yüksek kaliteli Madencilik ve Sondaj çözümleri sunar, her zaman "Kaliteye göre hayatta kalma, Kredi ile Geliştirme" stratejik anlayışına odaklanırız.



Kaya patlatma sondaj kulesi, su kuyusu sondaj kulesi, elmas karot sondaj kulesi, çapa sondaj kulesi ve ilgili aksesuar ve sondaj hizmetleri araştırma, geliştirme ve üretiminde uzmanlaştık."JCDRILL" markamızı oluşturan ileri teknolojimiz, mükemmel ekipmanımız, sıkı test araçlarımız ve iyi hizmet ağımızla tüm müşterilerimiz için sürekli olarak profesyonel sondaj çözümleri sunuyoruz, şimdi, ürünlerimiz iç pazarın %50'sini oluşturuyor ve 40'tan fazla ülkeye ihracat yaptık ve Kasım 2002'de ISO9001: 2000'i ödüllendirdik.



Mükemmel teknoloji ve sağlam pazar hizmeti yetenekleriyle, hem yurtiçinde hem de yurtdışında müşterilerin güvenini kazanmamıza yardımcı olan hem sağlam bir pazarlama sistemimiz hem de mükemmel servis destek sistemimiz var, sondaj kulesi kullanıcılarına yüksek kaliteli profesyonel hava kompresörü çözümü ve göreceli sağlayabiliriz. satış sonrası servis de.
