Madencilik Çift Tüp 3m Çekirdek Namlu Düzeneği Aq Nq Bq Hq Pq

Madencilik Çift Tüp 3m Çekirdek Namlu Düzeneği Aq Nq Bq Hq Pq

Marka Adı:	JCDRILL
Model Numarası:	karotiyer NQ kafası
Moq:	1 Takım
fiyat:	Negotation
Ödeme Şartları:	T/T, L/C, D/P, Western Union, MoneyGram
Tedarik Yeteneği:	2000 Takım/Yılda Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Hebei, Çin

Sertifika:

ISO,CE

Model numarası:

karotiyer NQ kafası

Çift çekirdekli namlu

Standart:

AQ BQ NQ HQ PQ

Ürün adı:

Çekirdek namlu tertibatı

Uygulama:

Tel hattı karot delme

Renk:

siyah

paket:

Ahşap Kutu Paketi

Diziler:

DCDMA kablo hattı Q serisi

Ağırlık:

13.70kg

çaplar:

BC NC HC PC BC3 NC3 HC3 PC3 T Serisi

Uzunluk:

1.5m, 3m

Yetenek temini:

2000 Takım/Yılda Takım

Vurgulamak:

3m karotiyer montajı

aq karotiyer montajı

madencilik nq karotiyer

Ürün Tanımı

Güney Afrika Madencilik Kullanımı Çift Tüp Aq Nq Bq Hq Pq Çekirdek Varil Meclisi Elmas Karot Delme Araçları
>> Giriş

Bir kablolu karot sistemi, karotiyer montajı ve üstten atış montajını içerir. Karotiyer takımı, iç boru grubu ve dış boru grubundan oluşur. İç ve dış boruların standart uzunluğu 1.5 metre ve 3 metredir.

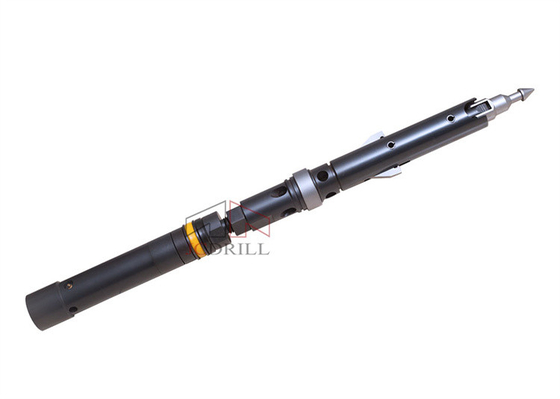

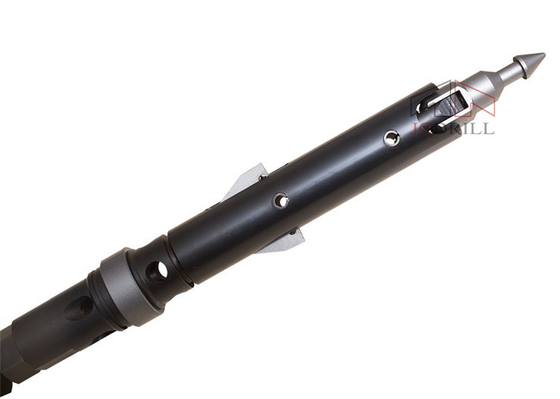

Kafa tertibatı şunları sağlar: iç boru tertibatının takılmasına ve çıkarılmasına izin vermek için mandallama ve döner mızrak noktası mekanizmaları, iç borunun sabit kalmasını ve delme sırasında numune hasarını önlemesini sağlayan bir yatak tertibatı, akışkan basıncı çalıştırma göstergeleri ve akışkan kontrol valfleri.
Madencilik Çift Tüp 3m Çekirdek Namlu Düzeneği Aq Nq Bq Hq Pq 0

Tüm kafa tertibatları, valf elemanları sıkıştırıldığında, dolu veya tıkalı bir iç boruya işaret eden, matkap operatörüne bir sıvı basıncı sinyali sağlayan bir kapatma valfi tertibatı içerir.

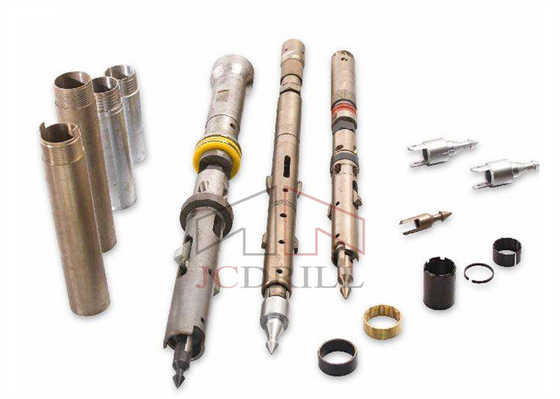

Çekirdek kovan tertibatı, iç boru grubu ve dış boru grubundan oluşur. İç boru grubu şunlardan oluşur:Kafa Tertibatı, İç Tüp, Çekirdek Kaldırıcı Kasa, Çekirdek Kaldırıcı, Durdurma Halkası.

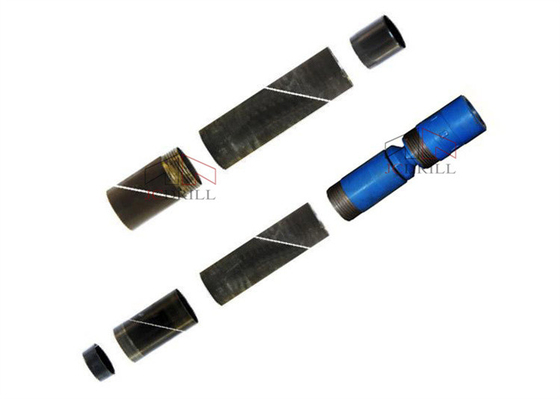

İç tüp grubu, delme işlemi sırasında karot numunesini toplar ve dış tüp grubundan bağımsızdır.Dış boru grubu, çekirdek kovan bileşenlerinin geri kalanından oluşur:

Kilitleme Kaplin, Adaptör Kaplin, Dış Tüp.
Dış boru grubu her zaman deliğin dibinde kalır ve delme işlemi sırasında iç boru grubunu barındırır.

İD#	Kalem	Açıklama	Birim	Ağırlık (kg)
AQ
1-11	3m karotiyer	SZJ-AQ-3000	Ayarlamak	24.27
1-11	1.5m karotiyer	SZJ-AQ-1500	Ayarlamak	15.29
BQ
1-11	3m karotiyer	SZJ-BQ-3000	Ayarlamak	40.45
1-11	1.5m karotiyer	SZJ-BQ-1500	Ayarlamak	25.49
NQ
1-11	3m karotiyer	SZJ-NQ-3000	Ayarlamak	64.88
1-11	1.5m karotiyer	SZJ-NQ-1500	Ayarlamak	47.31
genel merkez
1-11	3m karotiyer	SZJ-HQ-3000	Ayarlamak	98.30
1-11	1.5m karotiyer	SZJ-HQ-1500	Ayarlamak	67.53
PQ
1-11	3m karotiyer	SZJ-PQ-3000	Ayarlamak	142.50
1-11	1.5m karotiyer	SZJ-PQ-1500	Ayarlamak	100.29

Çift tüp yüzeyi
Boyut (yüzey keşif matkabı)	Metrik sistem (mm)		İmparatorluk sistemi(in)
Boyut (yüzey keşif matkabı)	Delik çapı	çekirdek çapı	Delik çapı	çekirdek çapı
BQ	60	36.4	2.36	1.43
NQ	75.7	47.6	2.98	1.88
genel merkez	96.1	63,5	3.78	2.5
PQ	122.7	85	4.83	3.34
Üçlü tüp yüzeyi
NQ3	75.7	45	2.98	1.78
HQ3	96.1	61.1	3.78	2.41
PQ3	122.7	83	4.83	3.27

>> NQ Kafa Montajı yapı şeması

İD#	Kalem	Açıklama	Birim	Ağırlık (kg)
1-29	Kafa Montajı	NQ-TKZC	Ayarlamak	9.93
1	öncü	NQ-TK-LMT	bilgisayar	0.27
2	Tetik Yayı	NQ-TK-DWTH	Grup	0.01
3	Tetik pimi	NQ-TK-DWX	Grup	0.02
4	Öncü nokta üssü	NQ-TK-MTZ	bilgisayar	0,53
5	Mandal geri çekme kasası	NQ-TK-HSG	bilgisayar	1.14
6	Yaylı pim	TXX-11*35	bilgisayar	0.01
7	Yaylı pim(2)	TXX-12.7*50	bilgisayar	0.02
8	cıvata	LS-M8*20	bilgisayar	0.01
9	yıkayıcı	NQ-TK-DP	bilgisayar	0.04
10	Sıkıştırma yayı	NQ-TK-YSTH	Adet	0.03
11	Üst mandal gövdesi	NQ-TK-TKJ	bilgisayar	1.26
12	Bağlantı(2)	NQ-TK-LJB	Çift	0.06
13	Mandal(2)	NQ-TK-TKB	bilgisayar	0.28
14	Yaylı pim	TXX-12.7*38	bilgisayar	0.01
15	Ayar pulu(2)	NQ-TK-JGDP	Grup	0.03
16	Conta valfi	NQ-TK-MFF	bilgisayar	0.02
17	iniş omuz	NQ-TK-XGH	bilgisayar	0.11
18	Alt mandal gövdesi	NQ-TK-XGJT	bilgisayar	1.13
19	Soba kilit somunu	NQ-TK-TJLM	bilgisayar	0.19
20	mil	NQ-TK-ZZ	bilgisayar	1.46
21A	Kapatma valfi sert	NQ-TK-FP	bilgisayar	0.03
21B	Kapatma valfi yumuşak	NQ-TK-FP-H	bilgisayar	0.03
22	Ayar pulu(2)	NQ-TK-JGD	Grup	0.08
23	baskı halkası	NQ-TK-ZCHT	bilgisayar	0.08
24	Rulman	ZC-51305	bilgisayar	0.17
25	Mil burcu	NQ-TK-ZCZ	bilgisayar	0,82
26	Rulman	ZC-51204	bilgisayar	0.08
27	Sıkıştırma yayı	NQ-TK-ZZTH	Adet	0.25
28	Kilit somunu	ZSLM-M18*1.5		0.12
29	İç boru kapağı Montajı	NQ-TK-NGJTZC	bilgisayar	1.6
29A	İç boru kapağı	NQ-TK-NGJT	bilgisayar	1.33
29B	Gres tertibatı	ZYZ-M6*1	bilgisayar	0.01
29C	top(2)	GQ-22	Grup	0.08
29D	Çek valf gövdesi	NQ-TK-FYG	bilgisayar	0.18
