Bq Elmas Çekirdekli Sondaj Aletleri Varil Montajı İç Dış Tüp Kablolu Sistemde Aşım

Bq Elmas Çekirdekli Sondaj Aletleri Varil Montajı İç Dış Tüp Kablolu Sistemde Aşım

Marka Adı:	JCDRILL
Model Numarası:	çekirdek varil BQ kafası
Moq:	1 Takım
fiyat:	Negotation
Ödeme Şartları:	T/T, L/C, D/P, Western Union, MoneyGram
Tedarik Yeteneği:	2000 Takım/Yılda Takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Hebei, Çin

Sertifika:

ISO,CE

Model numarası:

çekirdek varil BQ kafası

Çift çekirdekli namlu

Standart:

AQ BQ NQ HQ PQ

Ürün adı:

Çekirdek namlu tertibatı

Uygulama:

Tel hattı karot delme

Renk:

siyah

paket:

Ahşap Kutu Paketi

Diziler:

DCDMA kablo hattı Q serisi

Ağırlık:

13.70kg

çaplar:

BC NC HC PC BC3 NC3 HC3 PC3 T Serisi

Uzunluk:

1.5m, 3m

Yetenek temini:

2000 Takım/Yılda Takım

Vurgulamak:

varil montajı elmaslı karot delme aletleri

bq elmaslı karot delme aletleri

bq elmaslı karotiyer montajı

Ürün Tanımı

BQ Pırlanta Çekirdek Namlu Düzeneği İç ve Dış Tüp Ve Kablolu Sistemde Overshot

>> Giriş

Bir kablolu karot sistemi, karotiyer montajı ve üstten atış montajını içerir. Karotiyer takımı, iç boru grubu ve dış boru grubundan oluşur. İç ve dış boruların standart uzunluğu 1.5 metre ve 3 metredir.

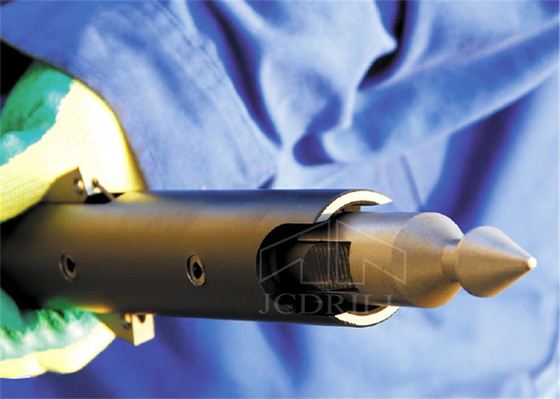

Kafa tertibatı şunları sağlar: iç boru tertibatının takılmasına ve çıkarılmasına izin vermek için mandallama ve döner mızrak noktası mekanizmaları, iç borunun sabit kalmasını ve delme sırasında numune hasarını önlemesini sağlayan bir yatak tertibatı, akışkan basıncı çalıştırma göstergeleri ve akışkan kontrol valfleri.
Bq Elmas Çekirdekli Sondaj Aletleri Varil Montajı İç Dış Tüp Kablolu Sistemde Aşım 0

Tüm kafa tertibatları, valf elemanları sıkıştırıldığında, dolu veya tıkalı bir iç boruya işaret eden, matkap operatörüne bir sıvı basıncı sinyali sağlayan bir kapatma valfi tertibatı içerir.

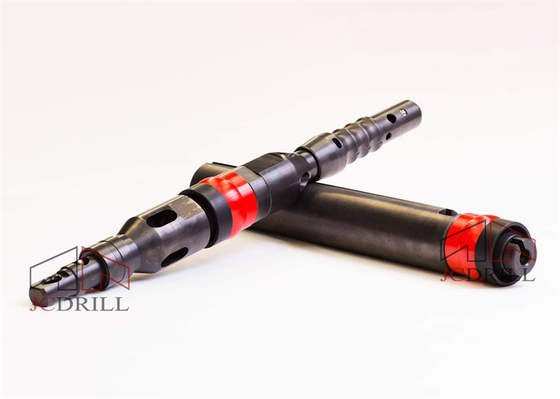

Çekirdek kovan tertibatı, iç boru grubu ve dış boru grubundan oluşur. İç boru grubu şunlardan oluşur:Kafa Tertibatı, İç Tüp, Çekirdek Kaldırıcı Kasa, Çekirdek Kaldırıcı, Durdurma Halkası.
İç tüp grubu, delme işlemi sırasında karot numunesini toplar ve dış tüp grubundan bağımsızdır.Dış boru grubu, çekirdek kovan bileşenlerinin geri kalanından oluşur:

Kilitleme Kaplin, Adaptör Kaplin, Dış Tüp.

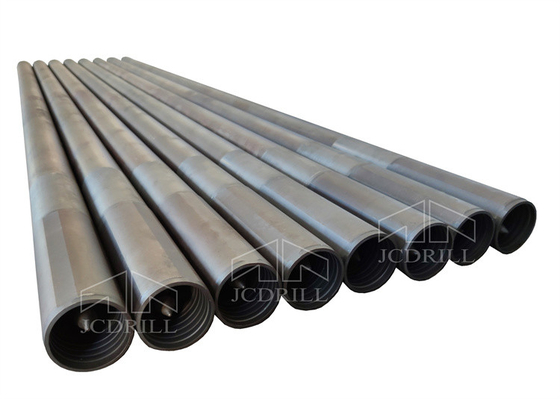

Dış boru grubu her zaman deliğin dibinde kalır ve delme işlemi sırasında iç boru grubunu barındırır.

Çift tüp yüzeyi
Boyut (yüzey keşif matkabı)	Metrik sistem (mm)		İmparatorluk sistemi(in)
Boyut (yüzey keşif matkabı)	Delik çapı	çekirdek çapı	Delik çapı	çekirdek çapı
BQ	60	36.4	2.36	1.43
NQ	75.7	47.6	2.98	1.88
genel merkez	96.1	63,5	3.78	2.5
PQ	122.7	85	4.83	3.34
Üçlü tüp yüzeyi
NQ3	75.7	45	2.98	1.78
HQ3	96.1	61.1	3.78	2.41
PQ3	122.7	83	4.83	3.27

>> BQ Kafa Montajı yapı şeması

İD#	Kalem	Açıklama	Birim	Ağırlık (kg)
1-25	Kafa Montajı	BQ-TKZC	Ayarlamak	5.06
1	öncü	BQ-TK-LMT	bilgisayar	0.20
2	Tetik Yayı	BQ-TK-DWTH	Grup	0.01
3	Tetik pimi	BQ-TK-DWX	Grup	0.02
4	Öncü nokta üssü	BQ-TK-MTZ	bilgisayar	0.45
5	Mandal geri çekme kasası	BQ-TK-HSG	bilgisayar	0.9
6	Yaylı pim	TXX-11*26	bilgisayar	0.01
7	Yaylı pim(2)	TXX-10*42	bilgisayar	0.02
8	Mandal Yayı	BQ-TK-ZH	bilgisayar	0.01
9	Mandal(2)	BQ-TK-TKB	bilgisayar	0.16
10	Yaylı pim	TXX-10*32	bilgisayar	0.01
11	Yaylı pim	TXX-6*35	Çift	0.01
12	Mandal tabanı	BQ-TK-TKZ	bilgisayar	0.03
13	Üst mandal gövdesi	BQ-TK-TKJ	bilgisayar	0,6
14	iniş omuz	BQ-TK-XGH	bilgisayar	0.07
15	Alt mandal gövdesi	BQ-TK-XGJT	bilgisayar	0,5
16	Soba kilit somunu	BQ-TK-TJLM	bilgisayar	0.05
17	mil	BQ-TK-ZZ	Grup	0,6
18A	Kapatma valfi sert	BQ-TK-FP	bilgisayar	0.02
18B	Kapatma valfi yumuşak	BQ-TK-FP-H	bilgisayar	0.02
19	Ayar pulu(2)	BQ-TK-JGD	bilgisayar	0.1
20	Rulman(2)	ZC-51203	bilgisayar	0.1
21	Mil burcu	BQ-TK-ZCZ	bilgisayar	0.45
22	Sıkıştırma yayı	BQ-TK-ZZTH	Adet	0.01
23	yıkayıcı	BQ-TK-DP	bilgisayar	0.01
24	Kendinden kilitleme somunu	ZSLM-M16	Adet	0.01
25	İç boru kapağı	BQ-TK-NGJTZC	bilgisayar	0.78
25A	İç boru kapağı	BQ-TK-NGJTZC	bilgisayar	0.7
25B	Gres tertibatı	ZYZ-M6*1	bilgisayar	0.01
25C	Top	GQ-22	bilgisayar	0.04
25D	Çek valf gövdesi	BQ-TK-FYG	bilgisayar	0.04
