Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008

Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008
Diamond Double Tube 5ft / 10ft Wireline Core Barrel System CE ISO 9001/2008

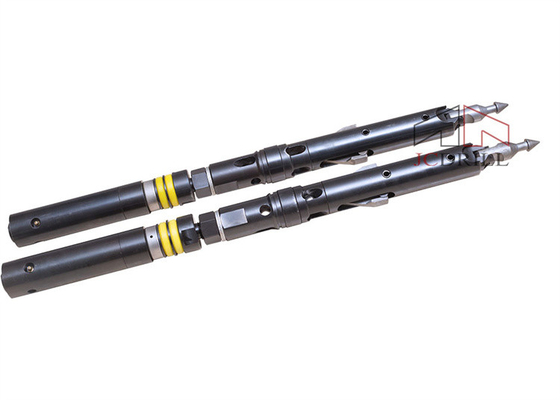

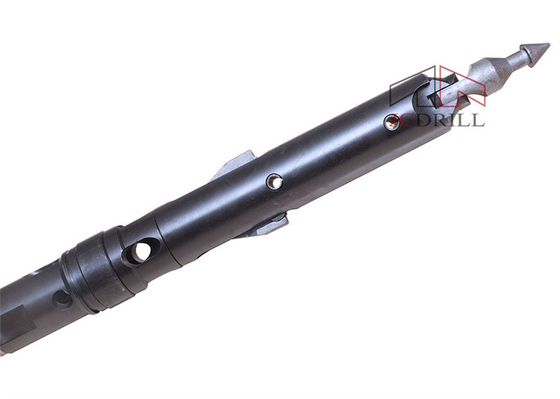

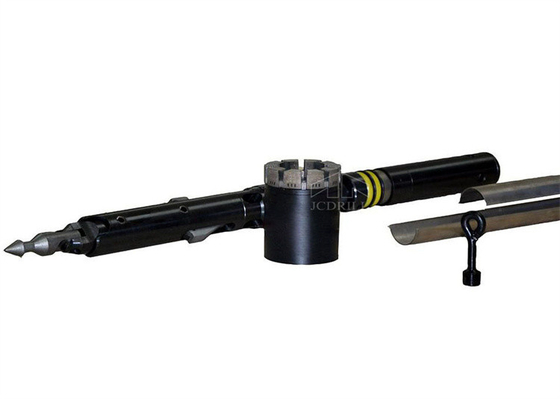

Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008

Büyük resim :  Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008

Ürün ayrıntıları:
Menşe yeri: Hebei, Çin
Marka adı: JCDRILL
Sertifika: ISO,CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotation
Teslim süresi: 15 Müzakere edilecek
Ödeme koşulları: T/T, L/C, D/P, Western Union, MoneyGram
Yetenek temini: 2000 Takım/Yılda Takım

Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008

Açıklama
Model numarası: karotiyer AQ kafası Tip: Çift çekirdekli namlu
Standart: AQ BQ NQ HQ PQ Ürün adı: Çekirdek namlu tertibatı
Uygulama: Tel hattı karot delme Renk: siyah
paket: Ahşap Kutu Paketi Diziler: DCDMA kablo hattı Q serisi
Ağırlık: 13.70kg çaplar: BC NC HC PC BC3 NC3 HC3 PC3 T Serisi
Uzunluk: 1.5m, 3m
Vurgulamak:

ce kablolu karotiyer

,

10ft kablolu karotiyer

,

5ft elmaslı karotiyer montajı

5ft / 10ft Elmas Çift Tüp Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008
>> Giriş

Bir kablolu karot sistemi, karotiyer montajı ve üstten atış montajını içerir. Karotiyer takımı, iç boru grubu ve dış boru grubundan oluşur. İç ve dış boruların standart uzunluğu 1.5 metre ve 3 metredir.

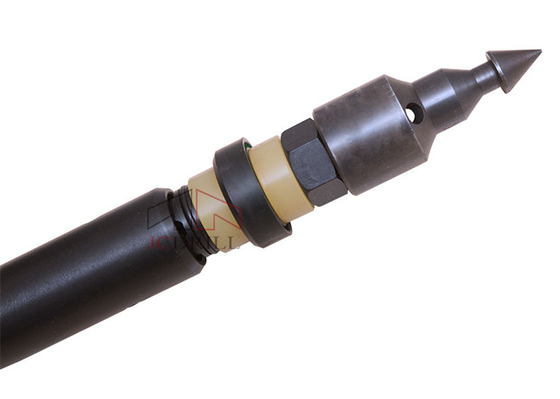

Kafa tertibatı şunları sağlar: iç boru tertibatının takılmasına ve çıkarılmasına izin vermek için mandallama ve döner mızrak noktası mekanizmaları, iç borunun sabit kalmasını ve delme sırasında numune hasarını önlemesini sağlayan bir yatak tertibatı, akışkan basıncı çalıştırma göstergeleri ve akışkan kontrol valfleri.
Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 0



Tüm kafa tertibatları, valf elemanları sıkıştırıldığında, dolu veya tıkalı bir iç boruya işaret eden, matkap operatörüne bir sıvı basıncı sinyali sağlayan bir kapatma valfi tertibatı içerir.

Çekirdek kovan tertibatı, iç boru grubu ve dış boru grubundan oluşur. İç boru grubu şunlardan oluşur:Kafa Tertibatı, İç Tüp, Çekirdek Kaldırıcı Kasa, Çekirdek Kaldırıcı, Durdurma Halkası.
İç tüp grubu, delme işlemi sırasında karot numunesini toplar ve dış tüp grubundan bağımsızdır.Dış boru grubu, çekirdek kovan bileşenlerinin geri kalanından oluşur:

Kilitleme Kaplin, Adaptör Kaplin, Dış Tüp.
Dış boru grubu her zaman deliğin dibinde kalır ve delme işlemi sırasında iç boru grubunu barındırır.



Çift tüp yüzeyi
Boyut (yüzey keşif matkabı) Metrik sistem (mm) İmparatorluk sistemi(in)
Delik çapı çekirdek çapı Delik çapı çekirdek çapı
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
genel merkez 96.1 63,5 3.78 2.5
PQ 122.7 85 4.83 3.34
Üçlü tüp yüzeyi
NQ3 75.7 45 2.98 1.78
HQ3 96.1 61.1 3.78 2.41
PQ3 122.7 83 4.83 3.27


>> AQ Kafa Montajı yapı şeması

İD# Kalem Açıklama Birim Ağırlık (kg)
1-30 Kafa Montajı AQ-TKZC Ayarlamak 3.54
1 öncü AQ-TK-LMT bilgisayar 0.12
2 Kilit Somunu(3) AQ-TK-SJM Grup 0.02
3 Durdurma pulu(3) AQ-TK-DH Grup 0.04
4 Kapatma vanaları(2) AQ-TK-FP bilgisayar 0.01
5 Öncü nokta üssü AQ-TK-MTZ bilgisayar 0.32
6 Mandal geri çekme kasası AQ-TK-HSG bilgisayar 0.60
7 Yaylı pim TXX-10*32 bilgisayar 0.01
8 Yaylı pim TXX-8*32 bilgisayar 0.01
9 Mandal Yayı AQ-TK-ZH bilgisayar 0.01
10 Üst mandal gövdesi AQ-TK-TKJ bilgisayar 0.36
11 Mandal(2) AQ-TK-TKB Çift 0.12
12 Yaylı pim TXX-10*24 bilgisayar 0.01
13 iniş omuz AQ-TK-XGH bilgisayar 0.05
14 segman ZYDQ-24 bilgisayar 0.02
15 Kol Rulman AQ-TK-HDJT bilgisayar 0,50
16 Düz anahtar AQ-TK-PJ bilgisayar 0.02
17 Yaylı başlık(2) AQ-TK-THYT Grup 0.30
18 Bahar AQ-TK-TH bilgisayar 0.02
19 Kilit somunu ZSLM-M12 bilgisayar 0.02
20 Yay muhafazası AQ-TK-THT bilgisayar 0.62
21 Kilit somunu ZSLM-M14 bilgisayar 0.02
22 yıkayıcı AQ-TK-DP bilgisayar 0.01
23 Rulman ZQ-51102 Adet 0.02
24 Mil burcu AQ-TK-ZCZ bilgisayar 0.28
25 Rulman ZQ-51202 Adet 0.03
26 mil AQ-TK-ZZ bilgisayar 0.36
27 Soba kilit somunu AQ-TK-TJLM bilgisayar 0.04
28 İç boru kapağı AQ-TKNGJT bilgisayar 0.42
29 Top GQ-5 bilgisayar 0.01
30 Çek valf gövdesi AQ-TK-FYG bilgisayar 0.02


>> Paket ve Sevkiyat
Elmas Çift Tüp 5ft / 10ft Kablolu Çekirdek Barrel Sistemi CE ISO 9001/2008 1
