Ürün ayrıntıları:
|
Model numarası: | JRC500 | Uygulama: | RC Ters Sirkülasyon Sondajı |
---|---|---|---|
Delme Derinliği: | 500m | delme çapı: | 105-350 mm |
Matkap çubuğu: | 3000mm | Kaya sertliği: | F = 8-16 |
Dönme hızı: | 0-100rpm | çalışma basıncı: | 1.05-2.4Mpa |
Hava tüketimi: | 11.3-21 M³ / dakika | Yem İnme: | 3,66 milyon |
Döner tork: | 8500-10000N.m | toz toplayıcı: | Islak ve Kuru Opsiyonel |
Geri çekme kapasitesi: | 28ton | ad: | 105mm Hava Sıkıştırılmış Hidrolik DTH Rc Sondaj Rig |
Vurgulamak: | DTH Rc Sondaj,Hava Sıkıştırılmış Rc Sondaj,105mm Rc Sondaj Rig |

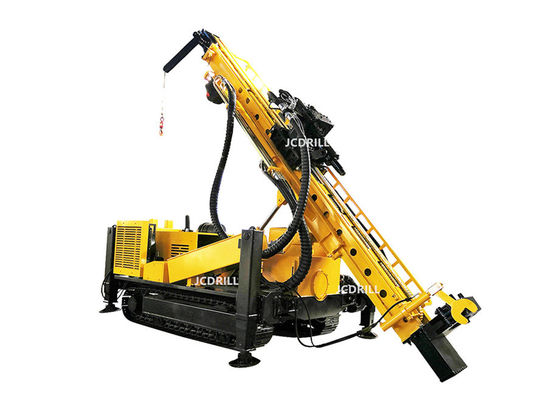

JCDRILL Fabrika Fiyat Hava Sıkıştırılmış Hidrolik DTH Çin RC Sondaj Rig JRC500
Ters sirkülasyonlu sondaj kulesi (rc sondaj kulesi), teçhizatın işlevini en üst düzeye çıkarmak amacıyla ameliyat masasını, çalışan parçaları, hidrolik sistemi, tahrik kirişini ve tareti yükseltir ve optimize eder.Yürüyen parçalar, pnömatik kuyu dibi sondaj kulesinin ömrünü büyük ölçüde uzatan bir pistonlu motor kullanır.Özellikle konsolun iyileştirilmesi orijinal iki kişilik operasyondan tek kişilik operasyona çevrildi, bu da iş verimliliğini artırdı ve maliyeti düşürdü, tamamen pazar talebi dikkate alınarak.
Özgüllük
1 | Jeoloji açıldı | Her türlü | |
2 | Delme Tipi | DTH ve RC | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ90 — Φ400 |
5 | Delik Derinliği | m | 500 |
6 | Dönme Torku | KN | 85-100 |
7 | Dönüş hızı | devir | 0-80 1. Vites |
0-160 2. Ger | |||
8 | Sondaj borusu çapı | mm | 76/89/114 |
9 | Matkap borusu uzunluğu | mm | 4/4500 |
10 | Maks. Alan sayısıIlerleme hızı | M / dak | 18 |
11 | Maks. Alan sayısıKaldırma Hızı | M / dak | 5-20 |
12 | Yem İnme | mm | 3400 |
13 | Maks. Alan sayısıKaldırma kuvveti | T | 28 |
14 | Ana vincin kaldırma kuvveti (Opsiyonel) | T | 4 |
15 | Kaldırma kuvveti | T | 1.5 |
16 | Takım vincinin kaldırma yüksekliği | m | 100 |
17 | Dizel Motor tipi | CUMMINS | |
18 | Anma Beygir gücü | Kw | 180 |
19 | Elektrik sistemi | Volt | 24 |
20 | Kompresör Tipi | Döner Vida / Hareketli | |
21 | Basınç Gerekli | Mpa | 1,05 - 4,5 |
22 | Hava tüketimi | m³ / dak | 16–60 |
23 | Net ağırlığı | T | 13 |
24 | Nakliye Uzunluğu | mm | 7550 |
25 | Nakliye Genişliği | mm | 2260 |
26 | Nakliye Yüksekliği | mm | 2700 |
27 | Yerden yükseklik | mm | 300 |
28 | Akış Hacmi | mm | 20 |
Özellikler
1: Dizel motora monte hidrolik sistem, tüm sistem yürüyüş, dönüş, besleme, kaldırma, Bacak, kaldırma, dengeleme sistemi içerir, çubuk değişimi hidroliktir.
2: DTH teknolojisi ile birlikte çalışan ters sirkülasyon sistemi, hava kompresörü, darbe ve toz toplama için basınçlı hava sağlar.
3. Çalışma sırasında ters sirkülasyon çekici, çift boru kullanın, basınçlı hava iki boru arasına girer ve iç borudan toz çıkar.
4. Ayrıca normal delme aletini kullanarak pozitif sirkülasyonda kullanılabilir.
5. Besleme sistemi, kılavuz (direk), döner başlık, kompanzasyon sistemi, merkezleyici, çubuk değişim sistemi, sarım vb.
6. Eksen basıncı, besleme hızı, dönme hızı ayarlanabilir.
7. Yürüme sistemi, dört hidrolik ayak takabilen, hareket etmeye uygun, kendi kendine yürüyen bir sistemdir, kamyona yüklendiğinde, yürüyüşe ihtiyaç duymaz, doğrudan kamyona yükleyebilir.
8. Çalışma sırasında sondajın dengesini korumak için dört hidrolik ayak kullanımı.
9. Alt sargı, Max.1ton delme aletini kaldırabilir, ayrıca çubuk değişimine yardımcı olabilir.
10. Kılavuz (direk) 45 ° -90 ° 'de çalışabilir, kılavuz, kılavuzun dengesini bozmak için kılavuzun delme yüzeyine doğru hareket etmesini sağlayan bir uzatma sistemine sahiptir.
11. Deliğin hassas doğruluğunu sağlamak için gradyan, açı etiketi ve merkezleyici.
12. Hava sistemi, servis ömrünü uzatmak için kırıcıyı yağlamak için özel bir yağlama sistemine sahiptir.
