Ürün ayrıntıları:
|
| Model numarası: | XY300 | Delme Derinliği: | 700-1400m |
|---|---|---|---|
| delme çapı: | BQ-HQ | MATKAP BORU UZUNLUĞU: | 4.2 milyon |
| kullanım: | Jeoloji ve Maden Arama | SONDAJ YÖNTEMİ: | Çamur Delme |
| Maksimum Mil Hızı: | 30-1050r / dakika | Motor gücü: | 48kw @ 1500 dev / dak |
| ÇAMUR POMPASI: | BW250 / BW160 | Delme açısı: | 90-75 |
| Vurgulamak: | elmas karot delme ekipmanları,hidrolik karot delme makinesi |
||

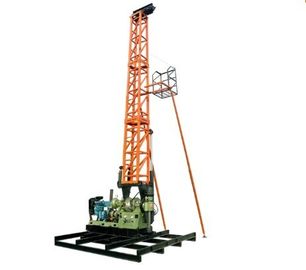

Ana makine ve dereotu kulesi ile entegre XY-44T Karot Makinesi 700-1400m delme kapasitesi
Uygulama
Bir iş mili tipi sondaj kulesi olarak, XY-44T karot uçlu matkap, elmas uç alır veya tungsten-karbür uçlu uç bir su freni ile hizalanır.Çok daha uzun hareket eden çift silindirlerle beslenir.Yağı iki zıt yönde hidrolik kilitli hidrolik örümcek disk ile sağlanır.Mühendislik jeolojisi araştırmasında, hidrolojide kuyu sondajında ve temel kazık mühendisliğinde (karotlu sondaj, kuyu sondajı, kazık sondajı) yaygın olarak kullanılmaktadır.
Dikkate değer bir şey var.Çekirdek sondaj kulesi yeni teknolojiyi benimsedi.Teknoloji, özellikle büyük çaplı sondaj borusu olmak üzere çok sayıda modelde kullanılabilir.Bu teknoloji, sondaj verimliliğini artırmak için oldukça etkilidir.
Özellikler
1. XY-44T iş mili tipi karotlu sondaj kulesi, ana makine ve dereotu kulesi ile entegre edilmiştir.Kompakt bir yapıya ve makul bir düzene sahiptir.Tüm bileşenler üst üste binmeden açığa çıkar.Bu nedenle bakımı kolaydır.
2. Sondaj kulesi, titreşim önleyici bir sayaç ile kurulur.Sayaç sayesinde deliğin altındaki durum anlaşılabilir.
3 Taşıma kolunun uygun miktarı, sondaj ekipmanının çalışmasını güvenilir ve esnek hale getirir.
4. Sondaj kulesi hafiftir.En büyük aparatın ağırlığı 300 kg'dır (661,5 lb);sondaj kulesinin toplam ağırlığı 2150kg'dır (4741 lb).Ayrıca 9 parçaya kolayca demonte edilebilir.Hafiflik ve demontaj, dağlık alanda bile taşınmayı zahmetsiz hale getirir.
4. Sondaj kulesi çift hidrolik silindir ile beslenir.Sondaj kulesinin milinin uzunluğu 93 mm (3,66 inç) ve stroku 600 mm'dir (23,62 inç).
5. Güç sistemine gelince, sondaj kulesi 8'den fazla dönüş hızına ve geniş hız aralığına sahiptir.Maksimum tork 3200 N · m'dir (2358 lbf · ft).Sondaj kulesi, düşük hızda büyük tork üretebilir.
6. Sondaj kulesi güçlü delme kapasitesine sahiptir.Anma delme derinliği, 71 mm (2,80 inç) telli karot delme çubuğu ile 1.000 m'ye (3280 fit) kadar çıkar.
7. Hidrolik ayna, üç çeneli kendinden merkezlemeli olarak benimsenmiştir.Sıkıştırma kuvvetinde güçlü ve sabittir.
8. Su freni, derin delik delme işlemini sabit ve pürüzsüz tutar.
9. Yağı, kurulumu ve çalıştırması kolay basit bir dişli pompa ile sağlanır.Pompa, enerji tüketimi ve yağ sıcaklığında daha düşüktür.
10. Yüksek hızlı delme durumlarında, sondaj kulesi, düşük ağırlık merkezi ve 460 mm'lik (18,1 inç) uzun hareketi için hala güvenilir ve stabil olabilir.
| Sondaj Derinliği | 700-1400 m (2296-4592 fit) |
| Maks. Alan sayısıDönme momenti | 3,2 KN · m (2358 lbf · ft) |
| Mil İnme | 600 mm (23.62 inç) |
| Mil Kimliği | 93 mm (3,66 inç) |
| Maks. Alan sayısıMilin Kaldırma Kapasitesi | 120 KN (26976 lbf) |
| Maks. Alan sayısıMilin Basınç Kuvveti | 90 KN (20232 lbf) |
| Maks. Alan sayısıKaldırma Kuvveti | 45 KN (10116 lbf) |
| Motor gücü | 37 KW (49,6HP) |
| Kule Nominal Yüksekliği | 10 m (32,8 fit) |
| Bazın Nominal Alanı | 4 × 4 m (13,1 × 13,1 fit) |
| Üstün Nominal Alanı | 0,56 × 0,65 m (1,84 × 2,13 fit) |
| Kasnak Sayısı | 5 veya 3 adet |
| Maks. Alan sayısıDirek Yükü | 100 KN (22480 lbf) |
| Hareketli Çalışma Platformu Yükü | 800 N (180 lbf) |
| Düzeltilmiş Matkap Kulesi Açıları | 45 ° -90 ° |
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
