Ürün ayrıntıları:
|
| Model numarası: | XY300 | Delme Derinliği: | 1100 m (NQ) |
|---|---|---|---|
| delme çapı: | BQ-HQ | MATKAP BORU UZUNLUĞU: | 4.2 milyon |
| kullanım: | Jeoloji ve Maden Arama | SONDAJ YÖNTEMİ: | Çamur Delme |
| Maksimum Mil Hızı: | 30-1050r / dakika | Motor gücü: | 48kw @ 1500 dev / dak |
| ÇAMUR POMPASI: | BW250 / BW160 | Delme açısı: | 90-75 |
| Vurgulamak: | elmas karot delme ekipmanları,hidrolik karot delme makinesi |
||

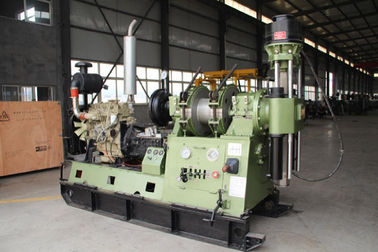

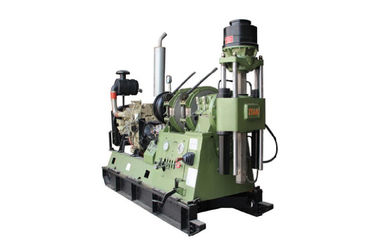

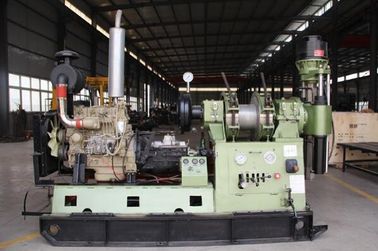

Jeoloji / Maden Arama Çekirdek Sondaj XY-44A İçin Yüksek Performanslı Elmas Çekirdekli Matkap Rig
Uygulama
İş mili tipi bir sondaj kulesi olarak, XY-44A karot uçlu matkap, elmas uç alır veya tungsten-karbür uçlu uç bir su freni ile hizalanır.Çok daha uzun hareket eden çift silindirlerle beslenir.Yağı iki zıt yönde hidrolik kilitli hidrolik örümcek disk ile sağlanır.Mühendislik jeolojisi araştırmasında, hidrolojide kuyu sondajında ve temel kazık mühendisliğinde (karotlu sondaj, kuyu sondajı, kazık sondajı) yaygın olarak kullanılmaktadır.
Dikkate değer bir şey var.Çekirdek sondaj kulesi yeni teknolojiyi benimsedi.Teknoloji, özellikle büyük çaplı sondaj borusu olmak üzere çok sayıda modelde kullanılabilir.Bu teknoloji, sondaj verimliliğini artırmak için oldukça etkilidir.
Özellikler
1. Düşük hızda daha fazla hız derecesi (8 derece), makul hız aralığı ve yüksek tork vardır.Maks. Alan sayısıtork 3200 N • m'ye (2358 lbf • ft) kadar.Çekirdek sondaj kulesi XY-44A, tungalloy-karbür uçlu ve elmas yağı ile karot delme işleminin yanı sıra mühendislik jeolojisi keşfi, hidroloji kuyu sondajı ve temel kazık mühendisliğine uyarlanmıştır.
2. Büyük iş mili iç çapı 93 mm (3,66 inç) olan matkap, 600 mm'ye (23,62 inç) kadar çok daha uzun stroklu çift hidrolik silindirlerle beslenir.Güçlü teknolojik uyarlanabilirlik sayesinde, teçhizat birçok alanda, özellikle geniş çaplı sondaj çubuğu delme, (üst kısımda karot alma) tel hattı ile çekirdek çıkarma gibi birçok alanda uyarlanabilir.Böylece delikte daha az hata ile delme verimliliğini artırmada daha etkilidir.
3. Çekirdek sondaj kulesi için güçlü delme kapasitesiyle, nominal delme derinliği, 71 mm (2,80 inç) telli karot delme çubuğu ile 000 m'ye (39,37 inç) ulaşır.
4. Hafif ve ince sökülme kabiliyetine sahip olan teçhizat, kolaylıkla on parçaya ayrılabilir;en büyük aparat 300 kg'dır (661,5 lb).Tüm matkap 2150kg (4741 lb) ağırlığındadır, özellikle dağlık alanda kolaylıkla hareket ettirilebilir.
5. Belleville yayı ile sıkıştırılan ve hidrolik silindir ile gevşetilen hidrolik ayna, üç çeneli kendinden merkezlemeli olarak benimsenmiştir.Güçlü ve sabit sıkma kuvveti içindedir.
6. Bu çekirdek sondaj kulesi, sabit ve pürüzsüz derin delik delme için su freni ile donatılmıştır.
7. Tek yönlü dişli pompa ile yağ sağlamak, kurulumu ve çalıştırması kolaydır;daha düşük enerji tüketimi ve hidrolik sistemin düşük yağ sıcaklığı;çekirdek sondaj kulesi kesinlikle sabit sondajda.El ile çalıştırılan yağ pompası, güç motorunun çalışmaması üzerine delme aletlerini delikten kaldırmak için kullanılabilir.
8. Kompakt yapısı ve makul yerleşimi ile, tüm bileşenleri açıkta ve üst üste binmeyenler ile bakım için uygundur.
9. Düşük ağırlık merkezi ve 460 mm'ye (18,1 inç) kadar uzun hareket mesafesiyle, teçhizat yüksek hızlı delmede güvenilir ve stabildir.
10. Bir titreşim ölçer ile delikteki koşulları öğrenmek kolaydır.Çalıştırma kollarında daha az olan donanım güvenilir ve esnek bir şekilde çalıştırılabilir.
11. Çekirdek sondaj kulesi, derin delik delmede sabit ve güvenli bir şekilde çalışabilir
12. Tek veya çift dişli ile çalışarak, düşük enerji tüketimi ve düşük hidrolik sistem yağı sıcaklığı vardır.
13. Gücün kesilmesi durumunda, el çarklı yağ pompası delme aletlerini kaldırmak için kullanılabilir.
14. Yapısına gelince, bu çekirdek sondaj makinesi kompakt ve makuldür.
15. Uzun ömürlü bir titreşim önleyici cihaz ile delik durumuna hakim olmak kolaydır
1. Matkap Kapasitesi
(1) Karot Delme
| Matkap Ucu Çeşitleri | Matkap Çubuk Tipi | Matkap Derinliği | |
| Planya içeri ve dışarı | Ф43 × 6mm (Ф1.69 × 0.24 inç) | 1400 m (4592 fit) | |
| Çin'de Üretilen Matkap Ucu | Ф54 × 6 mm (Ф2.13 × 0.24 inç) | 1000 m (3280 feet) | |
| Ф67 × 6 mm (Ф2.64 × 0.24 inç) | 830 m (2722 fit) | ||
| Kalınlaşmış İç | Ф50 × 5.5 mm (Ф1.97 × 0.22 inç) | 1300 m (4264 feet) | |
| Ф60 × 6 mm (Ф2.36 × 0.24 inç) | 950 m (3116 feet) | ||
| Tel Hattı ile Çekirdek Çıkarma | Ф55.5 × 4.73mm (Ф2.19 × 0.19 inç) | 1400 m (4592 fit) | |
| Ф71 × 5 mm (Ф2.80 × 0.20 inç) | 1000 m (3280 feet) | ||
| Ф89 × 5 mm (Ф3.50 × 0.20 inç) | 800 metre (2624 feet) | ||
| DCDMA (Elmas Çekirdekli Matkap Üretici Derneği) Matkap Ucu yaptı |
Kalınlaşmış İç | BW | 1250 m (4100 fit) |
| KB | 1000 m (3280 feet) | ||
| HW | 660 m (2165 fit) | ||
| Tel Hattı ile Çekirdek Çıkarma | BQ | 1400 m (4592 fit) | |
| NQ | 1100 m (3608 feet) | ||
| HQ | 750 m (2460 feet) | ||
(2) Hidrojeoloji Kuyu Sondajı
| Matkap Çubuk Tipi | Delme Deliği Çapı. | Sondaj Derinliği |
| 60mm (2,36 inç) (Kalınlaştırılmış dış) | 200 mm (7,87 inç) | 800 m (2624 fit) |
| 73 mm (2,87 inç) (Kalınlaştırılmış dış) | 350 mm (13,78 inç) | 500 m (1640 fit) |
| 89mm (3,5 inç) (Kalınlaştırılmış dış) | 500 mm (19,69 inç) | 300 m (984 fit) |
(3) Temel Kazık Sondajı
Delme deliği çapı89 mm (3,50 inç) dış kalınlaştırılmış matkap çubuğu ile.
Gevşek oluşum: 1000 mm (39,37 inç)
Sert oluşum: 600 mm (23.62 inç)
Delme Derinliği: 100 m (328 fit)
2. Sondaj Açısı: 0 ° ﹣360 °
3. Motor Gücü
Elektromotor Y225S-4 37KW (49.62HP) 1480 dev / dak
Dizel motor Deutz F6L 912 82KW (110HP) 1500 dev / dak
4. Döndürücü
Tip: Çift yağlı silindirlerle hidrolik basınçla besleme, mekanik olarak döner.
Mil Kimliği: 93 mm (3,66 inç)
Mil hızı:
| Güç Hızı eng.(d / dak) | 1480 (karotlu delme için) |
| Pozitif Düşük Hız (d / dak) | 83, 152, 217, 316 |
| Pozitif Yüksek Hız (d / dak) | 254, 468, 667, 970 |
| Negatif Hız (d / dak) | 67, 206 |
Maks. Alan sayısıİş mili torku: 3,2 KN · m (2358 lbf · ft)
Mil stroku: 600 mm (23.62 inç)
Maks. Alan sayısıMilin kaldırma kuvveti: 120 KN (26976 lbf)
Maks. Alan sayısıMil itme kuvveti: 90 KN (20232 lbf)
5. Çekirdek sondaj kulesinin asansörü
Planet dişli oluşturun
Tel halat çapı: 17,5 mm (0,69 inç) veya 18,5 mm (0,73 inç)
Halat için tambur kapasitesi (170 kg / mm2, 241839 lb / inç2'ye eşdeğer):
(17,5 mm çelik tel halat) 110 m (360,8 fit)
(18,5 mm çelik tel halat) 90 m (295,2 fit)
Maks. Kaldırma kuvveti (tek halat): 45 KN (10116 lbf)
Tel halatın kaldırma hızı
Güç eng hızı 1000r / dak 0,47, 0,86, 1,22, 1,78 m / s (1,54, 2,82, 4,00, 5,84 fit / s)
Güç eng hızı 1500r / dak 0.70;1.29;1.84;2,68 m / sn (2,30, 4,23, 5,90, 8,79 fit / sn)
Güç eng hızı 1700r / dak 0.805, 1.485, 2.12, 3.08 m / s (2.64, 4.87, 6.95, 10.10 feet / s)
6. Kavrama
Form: Kuru tek çipli sürtünmeli kavrama
7. Şanzıman
Form: sürgülü şanzıman (4 hız pozitif ve 1 negatiftir).
8. Yağ Pompası
Form: Tek Dişli Pompa
Deplasman: 32 + 12 L / dak (8.5 + 3.2 US Galon / dak)
Çalışma basıncı: 0-8 MPa (0-1160 psi)
Maks. Alan sayısıBasınç: 12 MPa (1740 psi)
9. Çekirdek sondaj kulesinin Su Freni
Çalışma hızı (d / dak): 700—800
Tek halat telafi hızı: 3-8 m / s (9,84-26,2 fit / s)
Tek halat telafi yükü: 45 KN (10116 lbf)
10. Matkap Çerçevesi
Form kayar kızak tipi (kayar tabanlı)
Geriye doğru matkap ucu: 460 mm (18.11 inç)
11. Boyutlar (U × G × Y): 3030 × 1100 × 1890 mm (119,3 × 43,3 × 74,4 inç)
12. Matkap ağırlığı (güç ünitesi olmadan): yaklaşık 2150 kg (4741 lb)
13. Maks.Boşaltılabilir aparatın ağırlığı: 300 kg (662 lb)
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
