Ürün ayrıntıları:
|
Model numarası: | CWD400 | Delme Derinliği: | 0-400m |
---|---|---|---|
delme çapı: | 90-400mm | MATKAP BORU UZUNLUĞU: | 3m veya 4.5m |
kullanım: | su kuyusu sondajı | SONDAJ YÖNTEMİ: | DTH Sondaj ve Çamur Sondajı |
Dönme hızı: | 0-100rpm | Motor gücü: | 132kW |
MATKAP BORU: | 89/102 / 114mm | ÇAMUR POMPASI: | BW250 / BW160 |
Garanti: | 1 yıl | MOTOR MARKASI: | Cummins |
tırmanma kabiliyeti: | 21 ° | Geri çekme kapasitesi: | 17 ton |
Vurgulamak: | water borehole drilling equipment,su de Delme makinesi |

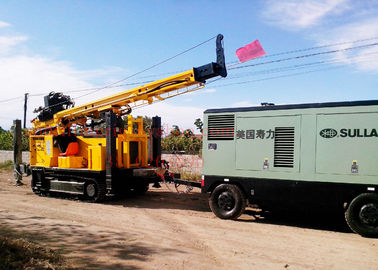

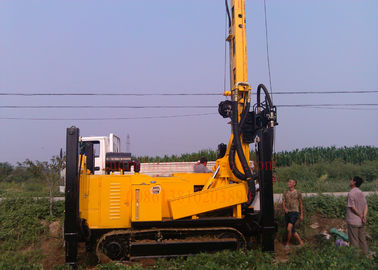

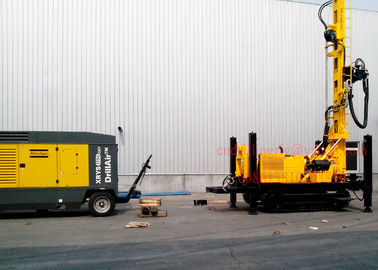

112kw Dizel Güç Tipi JKS400 ile Paletli Üstü Hidrolik Su Sondajı Rig
Özellikler
1. Sondaj kulesi hava DTH Darbeli delme ve çamur delme kullanabilir.
2. Merkezi kontrol konsolu, her işlem ve kontrol için uygundur.Hızlı çekme ve kaldırma, yardımcı zamanı azaltır ve iş verimliliğini artırır.3. Şase üzerine ana tahrik sistemi, transfer kutusu, dişli kutusu, çift vinç ünitesi, çamur pompası, döner tabla, sondaj kulesi, besleme sistemi kurulur.
4. Yönlü sirkülasyonlu bir hidrolik döner sondaj kulesi.Bulamacı yıkama sıvısı olarak benimseyen ve uygun sondaj ucu ile donatılmışsa kil, kum ve kaya üzerinde delebilen BW350 çamur pompası ile donatılabilir.
5. Sondaj teçhizatının gücü bir Cummins motorundan gelir, 132kw Cummins motoru, büyük deplasmanlı yüksek basınçlı pistonlu pompayı çalıştırır ve güçlü dinamik ve kararlı performans ile karakterize edilir.
6. Döner kafa, iki dişli, dönüş hızı 0-50 ve 100rpm kademesiz ayarlıdır ve dönme torku 11000Nm'dir.
7. Makineyi derin delik delmeye uyarlayan çekme kuvveti düzenlenebilir ve kontrol edilebilir.
8. Gece çalışmak için kaynak yapmaya veya aydınlatmaya uygun bir jeneratör kurabilir.
9. Ana vinç, teçhizat üzerinde mevcuttur, bu nedenle teçhizat çamur kayada ve ayrışma oluşumunda sondaj yaparken yüksek verimlilik sağlar.
10. Fiyat açısından rekabetçi, düşük bakım maliyeti.
Uygulama
CWD400 Çok işlevli raylı su kuyusu sondaj kulesi, verimli, çok işlevli, tam hidrolik su kuyusu sondaj kulesidir. Döner tablanın daha büyük bir torkuna sahip olması nedeniyle yüksek verimlidir ve esas olarak endüstri ve tarımda su kuyusu için kullanılır, ulusal savunma binası temeli, jeolojik keşif, jeotermik kuyu ve diğer temel çalışmaları, yurtiçi ve yurtdışında popülerdir.JKS400 paletli sondaj kulesi, yumuşak formasyonda çamur delme ve kaya delmede hava DTH çekiçle her türlü formasyonda sondaj yapabilir, kaya delmede DTH Hammer uygulanır, cüruf hava basıncı ile boşaltılır ve sahne dışı verimlilik geleneksel döner sondajdan on kat daha fazladır. .
1 | Jeoloji açıldı | Her türlü | |
2 | Delme Tipi | DTH ve Çamur Döner | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ105 — Φ400 |
5 | Delik Derinliği | m | 400 |
6 | Dönme Torku | N / M | 9000-11000 |
7 | Dönüş hızı | rpm | 0-50 1. Vites |
0-100 2. Ger | |||
8 | Sondaj borusu çapı | mm | 89/102/114/127 |
9 | Matkap borusu uzunluğu | mm | 3000/4500 |
10 | Maks. Alan sayısıIlerleme hızı | M / dak | 0-25 |
11 | Maks. Alan sayısıKaldırma Hızı | M / dak | 5-14 |
12 | Yem İnme | mm | 5200 |
13 | Maks. Alan sayısıKaldırma kuvveti | N / M | 250000 |
14 | Besleme Silindir Çapı | mm | 160 |
15 | Max.Pulldown Kuvveti | N / M | 85000 |
16 | Ana vincin kaldırma kuvveti (İsteğe bağlı) | T | 4 |
17 | Kaldırma kuvveti | T | 1.5 |
18 | Takım vincinin kaldırma yüksekliği | m | 40 |
Motor | |||
19 | Dizel Motor tipi | CUMMINS | |
20 | Modeli | 6BT5.9-C150 | |
21 | Anma Beygir gücü | Kw | 132 |
22 | Elektrik sistemi | Volt | 24 |
Kompresör gerekli | |||
23 | Kompresör Tipi | Döner Vida / Hareketli | |
24 | Basınç Gerekli | Mpa | 1,05 - 4,5 |
25 | Hava tüketimi | m³ / dak | 16–60 |
Çamur Pompası (Opsiyonel) | |||
26 | Tür | Hydrulic | |
27 | Modeli | BW450 | |
28 | İnme | mm | 110 |
29 | Yer değiştirme | L / Min | 450 |
30 | Deşarj basıncı (Mpa) | Mpa | 2-3 |
31 | Emme borusu çapı | mm | 89 |
32 | Tahliye borusu çapı | mm | 51 |
33 | Astar Çapı | mm | 80 |
Hidrolik Kaynakçı (Opsiyonel) | |||
34 | Üretici | Dynaset | |
35 | Kaynak akımı | Bir | 60-250 |
36 | Hidrolik Min. Yağ akışı | L / dak | 42 |
37 | Nom / Maks Basınç | Bar | 190/210 |
38 | Voltaj | V | 110 / 220VDC |
39 | Güç | Kw | 1 yada 2 |
40 | L * W * H | mm | 390 * 190 * 230 |
Boyut | |||
41 | Net ağırlığı | T | 14 |
42 | Nakliye Uzunluğu | mm | 8000 |
43 | Nakliye Genişliği | mm | 2300 |
44 | Nakliye Yüksekliği | mm | 3050 |
45 | Yerden yükseklik | mm | 300 |
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre kusursuz kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
