Ürün ayrıntıları:
|
| model: | JKM458 | Kaya sertliği: | F = 6-20 |
|---|---|---|---|
| tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
| Delme Derinliği: | 40-200m | delme çapı: | 90-250 mm |
| Hava tüketimi: | 11.3-25m3 / dakika | MATKAP BORU UZUNLUĞU: | 3000mm |
| Delik Açısı Aralığı: | 0-90 ° | Döner hız: | 30-80 R / dak |
| Döner tork: | 4000Nm | güç: | 57KW |
| ağırlık: | 6500kgs | Matkap ucu çapı.: | 76 mm, 89 mm, 102 mm |
| tırmanma kabiliyeti: | 24 ° | Yem İnme: | 3,66 milyon |
| boyut: | 6900 × 2200 × 2200 mm | DTH Çekiç: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Vurgulamak: | zincir takılı DRILL RIG,anchor drilling rig |
||

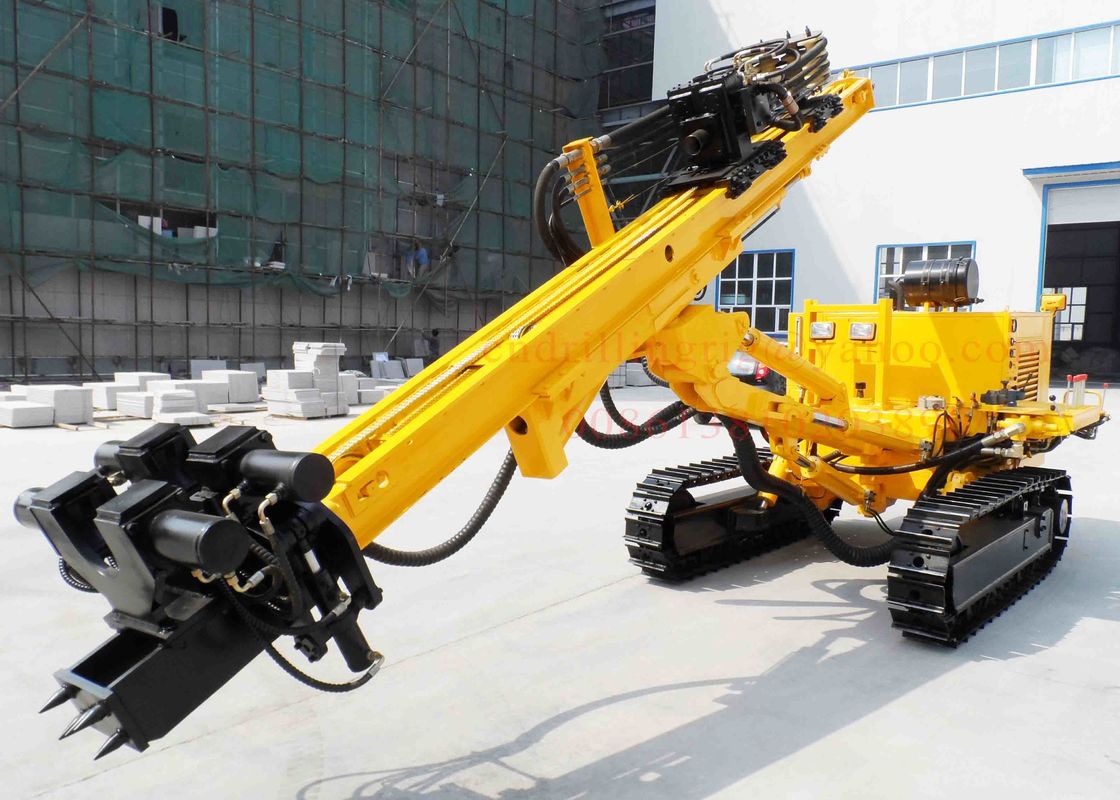

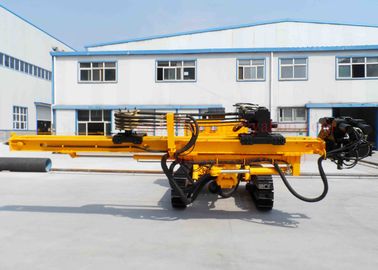

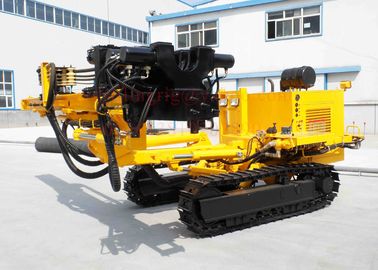

Paletli İnşaat Çapa Sondaj Rig, 150m sondaj kapasitesi Döner Paletli Sondaj JKM610
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
JKM610 paletli derin delik sondaj kulesi, DTH darbeli delme, Toz toplayıcı ile jeolojik keşif sondajı, Döngüsüz sıvı kuru burgu sondajı, Çamur sirkülasyon sondajı, Muhafazalı aşağı delik delme, vb. Matkap çalışırken, özellikle zor çalışma koşullarında, yalnızca DTH çekiç sıkıştırılmış havayı tüketir, bu delme operatöre her zaman mükemmel çözümler sağlayabilir. Ana hidrolik elemanların tümü, ithal veya ev yapımı ünlü ürünlerden seçilir. makine istikrarlı, güvenilir ve dayanıklı bir performansa sahiptir.
Özellikler
1. Sondaj kulesinin büyük dönme torku, uygulamayı genişletir, sondaj deliği hızını daha hızlı, kaza atma kapasitesini daha iyi ve sondaj iş verimliliğini daha yüksek hale getirir.
2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması, delme aletlerini etkili bir şekilde korur.
3. Üst tahrik güç kafasının vites değiştirme mekanizması, vites değişiminin çabukluğu, rahatlığı, güvenilirliği vb. Güçlü noktalarına sahip olan hidrolik vites değiştirme yöntemini benimser.
4. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma işinin yoğunluğunu azaltır
5. Teçhizat, makinenin kolayca hareket etmesini sağlayan paletli monte edilmiştir.
6. Hidrolik elemanların çoğu, yüksek güvenilirlik ve performans kararlılığı sağlamak için dünyaca ünlü marka ürünlerden seçilmiştir.
7. Aşağıdakiler gibi çeşitli delme yöntemleriyle kullanılabilir: Döngüsüz sıvı kuru burgu matkap DTH darbeli matkap hava ile kaya katmanında Kumlu toprak katmanında çamur sirkülasyon matkabı DTH çekiç ile kırık kaya alanında hava yoluyla
8. JKM458 paletli sondaj kulesi seviye sistemine sahiptir (matkap kolu), sondaj kulesini hareket ettirmeden direği farklı açı ve yükseklikte ayarlayabilir.Derin temel temelinde ankraj sondajı için de çalışabilir.
9. JKM458 sondaj kulesi, matkap çalışması sırasında kafa sabitleme iş yüksekliğini büyütmek için jet grouting cihazı ile kurulabilir.
Şartname
| 1 | Kaya Sertliği | F = 6-20 | ||||
| 2 | Delik Çapı | mm | 90-254 | |||
| 3 | Delik Derinliği | DTH Delme | 150 milyon | |||
| 4 | Delik Derinliği | Aşırı Yük Sondajı | 40 milyon | |||
| 5 | Dönme Torku | Nm | 7500 | |||
| 6 | Dönme hızı | rpm | 0-60 | |||
| 7 | Maks. Alan sayısıBesleme kuvveti | KN | 40 | |||
| 8 | Maks. Alan sayısıKaldırma kuvveti | KN | 80 | |||
| 9 | Maks. Alan sayısıIlerleme hızı | M / dak | 15 | |||
| 10 | Maks. Alan sayısıKaldırma Hızı | M / dak | 15 | |||
| 11 | Maksimum Bom Dönüşü | ° | 45 ° sol / 45 ° sağ | |||
| 12 | Maksimum Bom Dökümü | ° | yukarı60 aşağı20 | |||
| 13 | Maksimum Kılavuz Dönüşü | ° | 30 (L) / 91 (R) veya91 (L) / 30 (R) | |||
| 14 | Maksimum Kılavuz Dökümü | ° | 180 | |||
| 15 | Yem İnme | m | 3 | |||
| 16 | Motor markası | CUMMINS | ||||
| 17 | Modeli | 4BTA3.9-C100 | ||||
| 18 | Anma Beygir gücü | Kw | 74 | |||
| 19 | Elektrik sistemi | 24 | Volt | |||
| 20 | Silindir | 4 | ||||
| 21 | Sıkıştırma Kuvveti | KN | 157 | |||
| 22 | Sıkıştırma Çubuğu Çapı | mm | 76-219 | |||
| 23 | Vinç Kaldırma Kuvveti (Opsiyonel) | T | 1 | |||
| 24 | Hava tüketimi | M³ / dak | 11-25 | |||
| 25 | Kompresör Tipi | Döner Vida / Hareketli | ||||
| 26 | Kompresör Basıncı Gerekli | Mpa | 1.2-2.4 | |||
| 27 | Maks. Alan sayısıSeyahat hızı | Km / h | 2 | |||
| 28 | Derecelendirilebilirlik | ° | 24 | |||
| 29 | Grouser Genişliği | mm | 324 | |||
| 30 | Net ağırlık | kilogram | 6600 | |||
| 31 | Nakliye Uzunluğu | mm | 7500 | |||
| 32 | Nakliye Genişliği | mm | 2300 | |||
| 33 | Nakliye Yüksekliği | mm | 2500 | |||
| 34 | Yerden yükseklik | mm | 252 | |||
| 35 | Kılavuz Uzantısı | mm | 1200 | |||
| 36 | Akış Hacmi | L / Min | 200 | |||
| 37 | Nominal basıncı | Mpa | 1.6 | |||
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
