Ürün ayrıntıları:
|
model: | JKM458 | Kaya sertliği: | F = 6-20 |
---|---|---|---|
tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
Delme Derinliği: | 40-200m | delme çapı: | 90-250 mm |
Hava tüketimi: | 11.3-25m3 / dakika | MATKAP BORU UZUNLUĞU: | 3000mm |
Delik Açısı Aralığı: | 0-90 ° | Döner hız: | 30-80 R / dak |
Döner tork: | 4000Nm | güç: | 57KW |
ağırlık: | 6500kgs | Matkap ucu çapı.: | 76 mm, 89 mm, 102 mm |
tırmanma kabiliyeti: | 24 ° | Yem İnme: | 3,66 milyon |
boyut: | 6900 × 2200 × 2200 mm | DTH Çekiç: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
Vurgulamak: | zincir takılı DRILL RIG,Delme İnşaat |

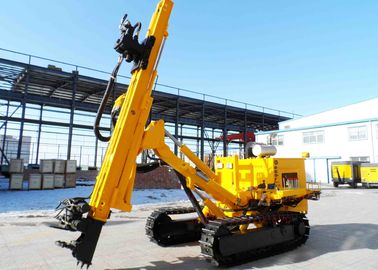

Tam Hidrolik Güç Kafası JKM458 ile 200M Üst Tahrik Paletli Çapa Sondaj Rig
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
JKM458 Paletli Çapa Sondaj kulesi bir tür tam hidrolik güç kafası (üst tahrik) çok işlevli paletli sondaj kulesi, dizel motoru benimser, hidrolik yağ pompası ünitesi hidrolik motor hareket ettirme, dönüş, itme ve kaldırma ve yağın açı oryantasyonuna güç sunar silindir, vb. Çapa Delme teçhizatı çalışırken, sadece aşağı delik çekici basınçlı havayı tüketir.İnşaat sondaj kulesi, su kuyusu, jeotermik klima sondaj operasyonu ve çeşitli taş işçiliği patlatma deliği operasyonu için kullanılır, mühendislik sondaj kulesi, aşağıdaki kasa ile göğüs duvarı delme gibi işlemleri de gerçekleştirebilir, hidroelektrik batardolarının sondaj derz açma deliği, dayk sızıntı kontrolü için enjeksiyon deliği ve taban uygulama ve ankraj deliği için enjeksiyon deliği.Toprak kayması önleme ve kaya çökmesi için hidroelektrik santrali, demiryolu, otoyol, drenaj deliği ve jeolojik felaket için büyük tonajlı gerilim ankraj deliği yapımında uygulanabilir.
Özellikler
1. Sondaj kulesinin büyük dönme torku, uygulamayı genişletir, sondaj deliği hızını daha hızlı, kaza atma kapasitesini daha iyi ve sondaj iş verimliliğini daha yüksek hale getirir.
2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması, delme aletlerini etkili bir şekilde korur.
3. Üst tahrik güç kafasının vites değiştirme mekanizması, vites değişiminin çabukluğu, rahatlığı, güvenilirliği vb. Güçlü noktalarına sahip olan hidrolik vites değiştirme yöntemini benimser.
4. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma işinin yoğunluğunu azaltır
5. Teçhizat, makinenin kolayca hareket etmesini sağlayan paletli monte edilmiştir.
6. Hidrolik elemanların çoğu, yüksek güvenilirlik ve performans kararlılığı sağlamak için dünyaca ünlü marka ürünlerden seçilmiştir.
7. Aşağıdakiler gibi çeşitli delme yöntemleriyle kullanılabilir: Döngüsüz sıvı kuru burgu matkap DTH darbeli matkap hava ile kaya katmanında Kumlu toprak katmanında çamur sirkülasyon matkabı DTH çekiç ile kırık kaya alanında hava yoluyla
8. JKM458 paletli sondaj kulesi seviye sistemine sahiptir (matkap kolu), sondaj kulesini hareket ettirmeden direği farklı açı ve yükseklikte ayarlayabilir.Derin temel temelinde ankraj sondajı için de çalışabilir.
9. JKM458 sondaj kulesi, matkap çalışması sırasında kafa sabitleme iş yüksekliğini büyütmek için jet grouting cihazı ile kurulabilir.
Şartname
1 | Kaya Sertliği | F = 6-20 | |
2 | Delik Çapı | mm | 90-230 |
3 | Delik Derinliği | m | 40-200 |
4 | Dönme Torku | Nm | 4000 |
5 | Dönme hızı | rpm | 0-80 |
6 | Maks. Alan sayısıBesleme kuvveti | KN | 30 |
7 | Maks. Alan sayısıKaldırma kuvveti | Kgf | 6000 |
8 | Maks. Alan sayısıIlerleme hızı | M / dak | 15 |
9 | Maks. Alan sayısıKaldırma Hızı | M / dak | 15 |
10 | Maksimum Bom Dönüşü | ° | 45 ° sol / 45 ° sağ |
11 | Maksimum Bom Dökümü | ° | yukarı60 aşağı20 |
12 | Maksimum Kılavuz Dönüşü | ° | 30 (Sol) / 91 (Sağ) |
13 | Maksimum Kılavuz Dökümü | ° | 180 |
14 | Kılavuz Uzantısı | mm | 1200 |
15 | Yem İnme | m | 3 |
16 | Üretici firma | CUMMINS | |
17 | Hava kompresörü | M³ / dak | 11-25 |
18 | Kompresör Basıncı Gerekli | Mpa | 1.2-2.4 |
19 | Maks. Alan sayısıSeyahat hızı | Km / h | 2 |
20 | Net ağırlık | kilogram | 6200 |
21 | Nakliye Uzunluğu | mm | 6900 |
22 | Nakliye Genişliği | mm | 2200 |
23 | Nakliye Yüksekliği | mm | 2200 |

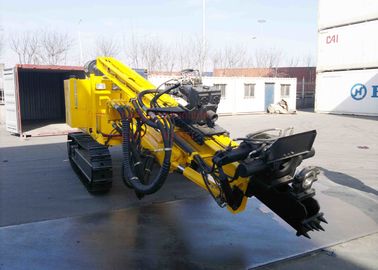

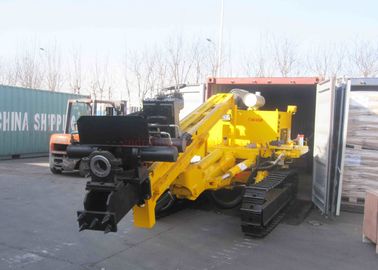

Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
