Ürün ayrıntıları:
|
| model: | YGL-100Q | Kaya sertliği: | F = 6-20 |
|---|---|---|---|
| tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
| Delme Derinliği: | 40-150m | delme çapı: | 130-250 mm |
| Hava tüketimi: | 11.3-25m3 / dakika | MATKAP BORU UZUNLUĞU: | 3000mm |
| Delik Açısı Aralığı: | 0-90 ° | Döner hız: | 30-80 R / dak |
| Döner tork: | 6000N.m | güç: | 57KW |
| ağırlık: | 6100kgs | Matkap ucu çapı.: | 76 mm, 89 mm, 102 mm |
| tırmanma kabiliyeti: | 24 ° | Yem İnme: | 3,66 milyon |
| boyut: | 6900 × 2200 × 2200 mm | DTH Çekiç: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Vurgulamak: | zincir takılı DRILL RIG,Delme İnşaat |
||

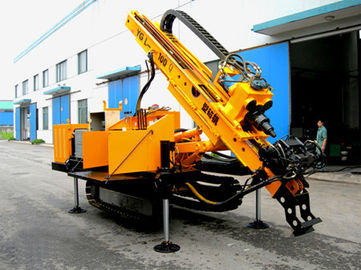

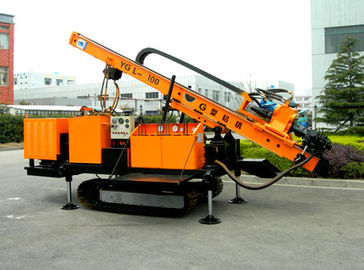

Uzun Besleme İnme Paletli Sondaj, Tam Hidrolik İnşaat Sondaj Ekipmanları YGL-100Q
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
YGL-100Q Paletli Çapa Sondaj kulesi, bir tür tam hidrolik güç kafası (üstten tahrikli) çok işlevli paletli sondaj kulesidir.Bu çapa sondaj kulesi, su güç istasyonu, demiryolu, otoyol, drenaj deliği ve heyelan önleme ve kaya çökmesi için jeolojik felaket için büyük tonajlı gerilim ankraj deliğinin inşası için geçerli olabilir.
Özellikler
1. Mühendislik sondaj kulesinin büyük döner torku ve uzun besleme stroku mesafesi, sondaj deliğinin hızını daha hızlı, kazanın atma kabiliyetini daha iyi ve sondaj işinin verimliliğini daha yüksek hale getirir.
2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması, delme aletlerini etkili bir şekilde korur.
3. Üst tahrik güç kafasının vites değiştirme mekanizması, vites değişiminin çabukluğu, rahatlığı, güvenilirliği vb. Güçlü noktalarına sahip olan hidrolik vites değiştirme yöntemini benimser.
4. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma işinin yoğunluğunu azaltır.
5. Şasi, makinenin rahatlıkla kullanılmasını sağlayan rotatörlü çelik paletlidir.
6. Hidrolik elemanların tümü, yüksek güvenilirlik ve performans kararlılığı sağlamak için dünyaca ünlü marka ürünlerden seçilmiştir.
7. Çeşitli delme yöntemleri ile kullanılabilir:
Döngüsüz sıvı kuru burgu matkap
Kaya katmanında hava ile DTH darbeli matkap
Kum toprağı tabakasında çamur sirkülasyon matkabı
Hava yoluyla kırık kaya alanında tüp delicili DTH çekiç
Şartname
| 1 | Delme derinliği (m) | 150 ~ 60 |
| 2 | Delme çapı (mm) | Ф130 ~ 250 |
| 3 | Matkap boyutu (mm) | Ф89 × 2000, Ф127 × 2000 |
| 4 | Güç kafası çıkış hızı (pozitif ve negatif) (rpm) | 37/74;84/168 |
| 5 | Güç kafası maksimum çıkış torku (Nm) | 6000 |
| 6 | Güç kafa stroku (mm) | 2800 |
| 7 | Güç kafası maksimum çekme kuvveti (kN) | 55 |
| 8 | Power Head en büyük besleme kuvveti (kN) | 40 |
| 9 | Direk kayma stroku (mm) | 500 |
| 10 | Tırmanabilme (°) | 20 ° |
| 11 | Çevirme açısı (°) | 360 ° |
| 12 | Dizel Güç (kW) | 75 |
| 13 | Motor Gücü (kW) | 37 |
| 14 | Dış boyutlar (taşıma durumu) (mm) | yaklaşık 5000 × 2000 × 2300 |
| 15 | Rig kütlesi (kg) | yaklaşık 4000 |
| 16 | Seçenekler | 1. yüksek hızlı dördüncü vites güç kafası: 180rph |
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
