Ürün ayrıntıları:
|
| Model numarası: | YGL-50 | Matkap Kaya Sertliği: | F = 6-20 |
|---|---|---|---|
| tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
| Delme Derinliği: | 50m | delme çapı: | 130-200mm |
| Hava tüketimi: | 16-40m3 / dakika | Sondaj Borusu Uzunluğu: | 1500mm |
| Delik Açısı Aralığı: | 0-90 ° | Döner hız: | 30-80 R / dak |
| Döner tork: | 2500N.m | Voltaj: | 12V |
| güç: | 57KW | ağırlık: | 2000KGS |
| Matkap ucu çapı.: | 76 mm, 89 mm, 102 mm | ||
| Vurgulamak: | anchor drilling rig,Delme İnşaat |
||

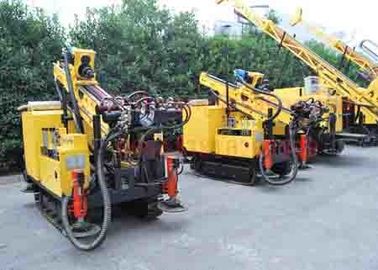

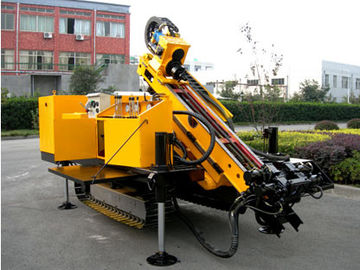

Hidro Elektrik Santrali, Demiryolu, Karayolu, Drenaj Deliği YGL50 için Mini Çok Fonksiyonlu Paletli Çapa Sondaj Rig
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
YGL-50 (Q) sondaj kulesi, bir tür tam hidrolik güç kafası (üstten tahrikli) çok işlevli paletli sondaj kulesidir.Toprak kayması önleme ve kaya çökmesi için hidroelektrik santrali, demiryolu, otoyol, drenaj deliği ve jeolojik felaket için büyük tonajlı gerilim ankraj deliği yapımında uygulanabilir.
Özellikler
1. Sondaj kulesinin büyük dönme torku, uygulamayı genişletir, sondaj deliği hızını daha hızlı, kaza atma kapasitesini daha iyi ve sondaj iş verimliliğini daha yüksek hale getirir.
2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması (Çin patent numarası: ZL03222451.6), delme aletlerini etkili bir şekilde korur.
3. Üst tahrik güç kafasının vites değiştirme mekanizması, vites değişiminin çabukluğu, rahatlığı, güvenilirliği vb. Güçlü noktalarına sahip olan hidrolik vites değiştirme yöntemini benimser.
4. Hidrolik kelepçe ve anahtar cihazı, asistan süresini büyük ölçüde azaltır ve ayrıca çalışma işinin yoğunluğunu azaltır.
5. Teçhizat, makinenin kolayca hareket etmesini sağlayan paletli monte edilmiştir.
6. Hidrolik elemanların tümü, yüksek güvenilirlik ve performans kararlılığı sağlamak için dünyaca ünlü marka ürünlerden seçilmiştir.
7. Aşağıdakiler gibi çeşitli delme yöntemleriyle kullanılabilir:
Döngüsüz sıvı kuru burgu matkap
Kaya katmanında hava ile DTH darbeli matkap
Kum toprağı tabakasında çamur sirkülasyon matkabı
Hava yoluyla kırık kaya alanında tüp delici ile DTH çekiç Kompakt yapısı, küçük boyutu ve hafifliği, dar alanda kullanıma uygun hale getirir.
8. YGL-50Q sondaj kulesi, matkap çalışması sırasında farklı yükseklik yüksekliklerine ayarlanabilen özel bir matkap koluna sahiptir.
Şartname
| 1 | Delik Derinliği (m) | 50 |
| 2 | Delik Çapı (mm) | Ф130 ～ 200 |
| 3 | tırtıklı çubuk özellikleri (mm) | Ф89 × 1500, Ф127 × 1500 |
| 4 | Güç Kafası Çıkış Dönüş Hızı (ileri veya geri) (rpm) | 40-98 dev / dak |
| 5 | Güç Kafası Maks.Çıkış Torku (Nm) | 2500NM |
| 6 | ower Kafa Besleme İnme (mm) | 1800 mm |
| 7 | Maks. Alan sayısıGüç Başını Kaldırma Yeteneği (kN) | 30 kN |
| 8 | Maks. Alan sayısıGüç Başı İtme Kuvveti (kN) | 15 kN |
| 9 | Direk Kayar Telafi İnme (mm) | 500 mm |
| 10 | Tırmanma Yeteneği (°) | 20 ° |
| 11 | Dizel motor gücü (kW) | 26 |
| 12 | Genel boyut (taşıma durumu) (mm) | 3850 × 1450 × 2000 |
| 13 | Ağırlık (kg) | 2000 |
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
