Ürün ayrıntıları:
|
Model numarası: | AK100 | Matkap Kaya Sertliği: | F = 6-20 |
---|---|---|---|
tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
Delme Derinliği: | 100m | delme çapı: | 90-200mm |
Hava tüketimi: | 16-40m3 / dakika | Sondaj Borusu Uzunluğu: | 1500mm |
Delik Açısı Aralığı: | 0-360 ° | Döner hız: | 30-80 R / dak |
Döner tork: | 6000N.m | Voltaj: | 12V |
güç: | 24kW | ağırlık: | 300kgs |
Vurgulamak: | zincir takılı DRILL RIG,anchor drilling rig |
Kademesiz Kaydırmalı Hidrolik Tahrikli Eğim Takviyesi Taşınabilir Çapa Sondajı AK100

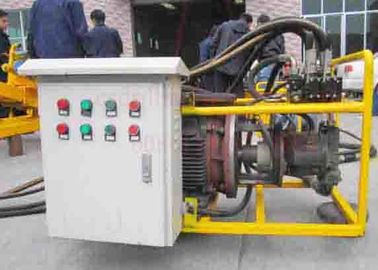

Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
AK100 portatif ankraj sondaj kulesi, tam bir hidrolik güç kafası makinesidir.İçin geçerlidir
su güç istasyonu, demiryolu, otoyol için büyük tonajlı gerilim ankraj deliği inşaatı,
toprak kaymasını önleme ve kaya çökmesi için drenaj deliği ve jeolojik felaket.Aynı zamanda
küçük boyutlu su kuyusu ve yüksek basınçlı jet grouting deliği açmak için kullanılır.
Özellikler
1. Büyük delme kabiliyetine, geniş uygulama yelpazesine, hızlı delme hızına ve yüksek delme verimliliğine ve ayrıca kazayı ortadan kaldırma konusunda güçlü bir yeteneğe sahiptir.

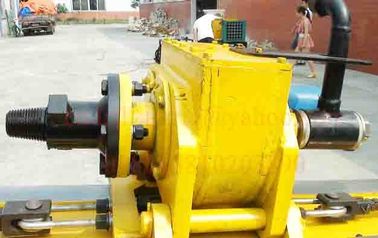

2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması, delme aletlerini korur
etkili bir şekilde.Üst tahrik güç kafasını ve delik üst plakasını doğru şekilde ayarlarken delik eğim açısı aralığını ve matkap yükseklik açısı deliğini artırabilir.
ters yön.
3. Direğin ön ucunun yüksekliğini ayarlamak için matkap çerçevesi üzerine bir dizi öne monte edilmiş ayarlanabilir sütun kullanılır, bu da çalışma konumu ile hizalamayı kolaylaştırır.
4. Rig yapısı ayrı grup tasarımıdır, iyi bir demonte edilebilirlik, hızlı ve rahat montaj ve taşıma, en iyi çalışma ortamı ve daha düşük iş gücü ve uzaktan kumanda sağlar
operasyon.
5. Rig yapısı ayrı grup tasarımıdır, iyi sökülme, hızlı ve rahat montaj sağlar
ve nakliye, daha iyi çalışma ortamı ve daha düşük iş gücü gücünün yanı sıra uzaktan kumanda ve çalıştırma.
6. İthal edilen hidrolik motor, tercihli olarak seçilen diğer ana montaj, tanınmış ve yüksek kaliteli ürünler, istikrarlı çalışma performansını, güvenilir ürün kalitesini ve uzun hizmet ömrünü garanti eder.
Aşınan parçaların yüksek derecede standardizasyonu ve serileştirilmesi nedeniyle iyi bir değiştirilebilirliğe sahiptir.
7. Tam hidrolik tahrik ve çalıştırma, kademesiz vites değiştirme, basit çalıştırma, uygun bakım ve az sayıda aşınan parça.
8. Karbür uçlu delme, öfke delme, DTH darbeli delme, takip kasası delme vb. Gibi çeşitli delme yöntemleriyle kullanılabilir.
Şartname
Delme derinliği | 60-120m |
Delme çapı | ¢ 250- ¢ 110 mm |
matkap çapı | ¢ 114 × 1500, ¢ 89 × 1500 (mm) |
Sondaj daldırma | 0-180 ° |
güç kafası çıkış hızı (pozitif ve negatif) | 5-42 (düşük) r / dak 5-90 (üst ölçek) r / dak |
Güç kafasının nominal çıkış torku | 6000NM |
Güç kafa vuruşu | 1800 mm |
direk kayma darbesi | 500 mm |
Güç kafası kaldırma kuvveti | 55KN |
Power Head en büyük besleme gücü | 40KN |
hidrolik sistem anma basıncı | 18Mpa |
Motor gücü | 37KW |
Ana Bilgisayar Boyutu | 3450 × 1750 × 1500 (mm) |
Rig ağırlığı | 2500 Kg |
maksimum dağılma ağırlığı | 300 Kg |
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
