Ürün ayrıntıları:
|
Model numarası: | AK80E | Matkap Kaya Sertliği: | F = 6-20 |
---|---|---|---|
tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
Delme Derinliği: | 80m | delme çapı: | 130-200mm |
Hava tüketimi: | 16-40m3 / dakika | Sondaj Borusu Uzunluğu: | 1500mm |
Delik Açısı Aralığı: | 0-360 ° | Döner hız: | 30-80 R / dak |
Döner tork: | 2500N.m | Voltaj: | 12V |
güç: | 24kW | ağırlık: | 120kgs |
Vurgulamak: | anchor drilling rig,Delme İnşaat |
80m Delme derinliği 200mm çap Kapasiteli AK80E ile Taşınabilir Eğim Mühendisliği Çapa Sondaj Rig
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama

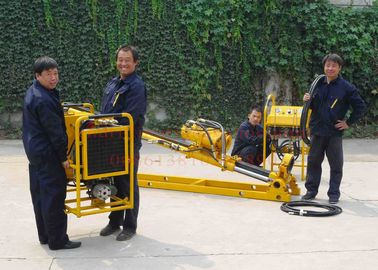

AK-80 konstrüksiyon Çapa Sondaj kulesi, tam hidrolik olarak çalıştırılan üstten tahrikli bir güç kafa delme makinesidir.

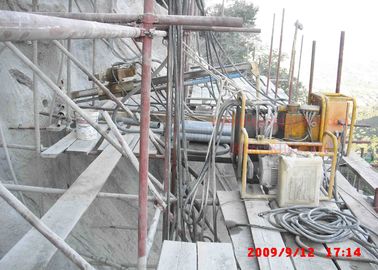

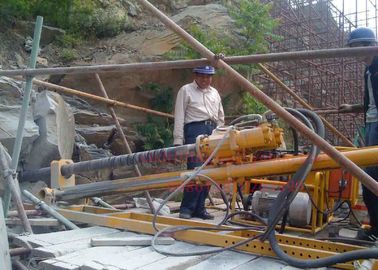

Mühendislik sondaj kulesi, su güç istasyonu, demiryolu veya karayolu projelerinin yan eğiminde ve drenaj deliklerinde ağır hizmet tipi ön gerdirme ankraj delikleri açmak için kullanılır.Ayrıca toprak kayması ve kaya çökmesi gibi jeolojik felaketleri önlemek veya çözmek için de kullanılır. Ayrıca küçük boyutlu su kuyuları ve yüksek basınçlı jet enjeksiyon delikleri açmak için de kullanılır. İnşaat sondaj kulesi halihazırda çeşitli alanlarda yaygın olarak kullanılmaktadır. Yunnan, Guangxi, Sichuan ve Hubei illerindeki su santralleri gibi projeler.
Ayrıca, Çin'deki orta hizmet ankraj-takviye projeleri için ilk öncelikli makine haline geldi.
Özellikler
1. Büyük delme kabiliyetine, geniş uygulama alanına, hızlı delme hızına ve yüksek delme özelliğine sahiptir.
verimlilik ve kazayı ortadan kaldırmanın güçlü yeteneği.
2. Uzatma mekanizması, üst tahrik kafasının yerleşik çıkış mili, delme aletlerini etkili bir şekilde koruyabilir.
Üst sürücüyü ayarlarken delik eğim açısı aralığını ve matkap yükseklik açısı deliğini artırabilir
kafa ve üst plakayı ters yöne doğru delik.
3. Direk ön ucunun yüksekliğini ayarlamak için matkap çerçevesi üzerine bir dizi öne monteli ayarlanabilir kolon kullanılır.
delik bölgesi ile hizalamak kolaydır.
4. Rig yapısı ayrı grup tasarımıdır, iyi sökülme, hızlı ve rahat montaj sağlar
ve nakliye, en iyi çalışma ortamı ve daha düşük iş gücü gücünün yanı sıra uzaktan kumanda ve
operasyon.
5. Direk, yardımcı parçalara sahip matkap çerçevesi olmadan hemen aşamaya sabitlenebilir (yatay aks ve
tokalar), bu da makinenin ağırlığını ve bağlantı elemanının taşınmasını büyük ölçüde azaltmayı mümkün kılar.
6. İthal edilen hidrolik motor, tercihli olarak seçilen diğer ana montaj, tanınmış ve
yüksek kaliteli ürünler, istikrarlı çalışma performansını, güvenilir ürün kalitesini ve uzun hizmet ömrünü garanti eder.
Aşınan parçaların yüksek derecede standardizasyonu ve serileştirilmesi nedeniyle iyi bir değiştirilebilirliğe sahiptir.
7. Tam hidrolik tahrik ve çalıştırma, kademesiz vites değiştirme, basit kullanım, uygun bakım ve az sayıda
aşınan parçalar.
8. Karbür uçlu delme, öfke delme, DTH darbeli delme ve takip kasası delme vb. Gibi çeşitli delme yöntemleri ile kullanılabilir.
Şartname
Hayır. | Şartname | Veri. |
1 | Delik derinliği | 80-100m |
2 | Delik çapı | 200-130 mm |
3 | Matkap çubuğu | 89/114 × 1500 mm |
4 | Delik açısı aralığı | 0-120 ° |
5 | Dönme hızı | 5-180 dev / dak |
6 | Dönme momenti | 3500NM |
7 | Besleme inme | 1800 mm |
8 | Direk sürgüsü stroku | 500 mm |
9 | Kaldırma kuvveti | 45 kN |
10 | Maksimum Besleme Foce | 30 kN |
11 | Hidrolik basınç | 18 Mpa |
12 | Motor | Y200L-4 |
13 | Güç | 30Kw |
14 | Boyut | 3400 × 1000 × 1500 mm |
15 | Ağırlık | 1700 kilo |
16 | En Ağır Parçanın Ağırlığı | 200 kilo |
Paketleme ve Teslimat
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
