Ürün ayrıntıları:
|
| Tip: | Çekirdek Sondaj Rig | Dereotu Derinlik Kapasitesi: | 1000M (BQ) |
|---|---|---|---|
| Delik Çapı: | BQ,NQ,HQ,PQ | Matkap Açısı: | 45°-90° |
| Maksimum Döndürme Tok: | 3700N.m | Başvuru: | madencilik |
| Motor: | Cummins 6CTA8.3-C180 | Geri çekme kapasitesi: | 30KN |
| Brüt ağırlık: | 9300kg | Motor gücü: | 145kw |
| Boy: | 5100×2200×2650mm | ||
| Vurgulamak: | Çekirdek sondaj makinesi,hidrolik karot delme makinesi |
||

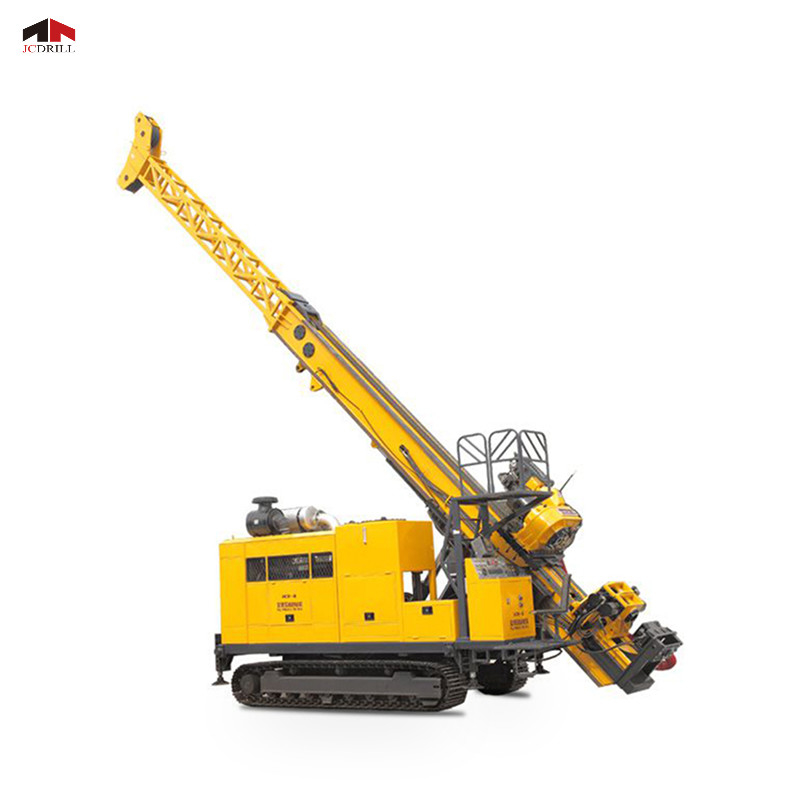

Paletli Kızak ve Römork Üzerine Monte Edilmiş Tam Hidrolik Elmas Çekirdekli Matkap Rig
Başvuru
Tam hidrolik ve rotatordan oluşan JCD1000 hidrolik karot sondaj kulesi, tel hatlı karot teknolojisini benimsemiştir, dünyanın gelişmiş ülkelerinde katı maden yatakları aramak için baskın tip teçhizat olmuştur.Aynı zamanda Çin'de sondaj tekniği ve sondaj ekipmanının gelişen yönüdür. Bu tür hidrolik jeolojik sondaj kulesi ithal ürünlerin yerini alabilir.
özellikleri
Jeoloji, metalurji, kömür, petrol, doğal gaz, yeraltı suyu ve diğer endüstrilerin araştırılması ve araştırılmasına uygulanabilir.JCD1000 hidrolik karotlu sondaj kulesi, bir dizi motorlu tahrik pompasıyla donatılmıştır.Döndürücünün beslenmesi ve kaldırılması, 3,5 m (11,5 fit) strok ile doğrudan iten silindir yapısında tahrik edilir.Milin dönüşü tek bir motor tarafından tahrik edilir.Dört mekanik hız aralığına sahiptir ve hız, kule değişimi ile hidrolik olarak ayarlanabilir.Hidrolik jeolojik sondaj kulesi yapı olarak basittir.Aktarım için hafif ve kolaydır;direk, kayma ve zemine dokunma işlevlerine sahiptir;hidrolik silindir ile kaldırılan ve indirilen mil;taşıma ve yer değiştirme için katlanabilir.Mil deliği büyük çaptadır.
Şartname
| JCD1000 hidrolik karot sondaj kulesinin Dizel Motoru | modeli | Cummins 6BTA5.9-C180 (turbo şarjlı ve şarjlı su soğutmalı) |
| Yer değiştirme | 5,9L (1,56 ABD Galonu) | |
| Güç | 132Kw (180HP) | |
| Nominal RPM (Fabrika ayarı) | 2200rpm | |
| Hidrolik jeolojik sondaj kulesi sondaj kapasitesi | BQ hidrolik karot sondaj kulesi | 1000m (3280 fit) |
| NQ hidrolik karot sondaj kulesi | 700m(2296 fit) | |
| HQ jeolojik sondaj kulesi | 500m(1640 fit) | |
| PQ hidrolik jeolojik sondaj kulesi | 300m (984 fit) | |
| Dönme Motoru | Hidrolik Motorlu Değişken Yapıcı: SAUER-DANFOSS | |
| devir | Dört Vardiya/ Direk Değişimi 0-1100 RPM | |
| oranlar | 1. 14.422:1 2. 8.171:1 3. 4.519:1 4. 2.652:1 | |
| Matkap Kafası JCD1000 hidrolik karot sondaj kulesi | kafa açacağı | Döner stil, Manuel tahrikli |
| Hidrolik Ayna (PQ) | Hidrolik Açılır, Disk Yay Sıkma, Normalde C Kapalı Tip 222 400 N Eksenel Tutma Kapasitesi | |
| Maks.Torklu hidrolik jeolojik sondaj kulesi | 3700 N·m(2727 lbf·ft) | |
| Tutma Çapı | 121 mm (4,76 inç) | |
| Maks.Mil kaldırma kapasitesi | 150 kN(33720 lbf) | |
| Maks.Besleme Gücü hidrolik karot sondaj kulesi | 60 kN(13480 lbf) | |
| Hidrolik pompa Eksenel Pistonlu değişken deplasmanlı Döndürücü, vinç çamur pompası ve tesviye krikolarının sürülmesi için üçlü pompa.Yük algılama sistemi ile. | Yapımcı: DANFOSS 1. Pompa: 31.5MPa'da 148LPM 2. Pompa: 28MPa'da 120LPM 3. Pompa: 16MPa'da 50 LPM | |
| Kapasite JCD1000 hidrolik karot sondaj kulesi | 310 L (82 ABD Galonu) | |
| Kaldırma kuvveti (tek tel) | 57kN(12814 lbf) (çıplak tambur) | |
| Kaldırma Hızı (tek telli) | 38-70m/dak (çıplak tambur) | |
| Kaldırma hidrolik jeolojik sondaj kulesi | Çelik Tel Çapı | 18 mm (0,71 inç) |
| Çelik Tel Uzunluğu | 50 m(164 fit) | |
| Kaldırma Kuvveti (tek telli) | 1200 Kg(2646 lb) (çıplak tambur) | |
| Kaldırma Hızı (tek telli) | 60-90m/dak (çıplak tambur) | |
| Çelik Tel Çapı | 5,3 mm (0,2 inç) | |
| Çelik Tel Uzunluğu | 1000 m (3280 fit) | |
| Direk Yüksekliği | 9,6 m(31,49 fit) | |
| Direk Ayar Açısı | 0°—90° | |
| Delme Açısı | 45º yataydan 90º dikey aşağı | |
| Yem Çekme | 15000kg(33075 lb) | |
| direk | Yem İtme | 6000kg(13230 lb) |
| çubuk çekme | 3m veya 6m (9,84 fit veya 19,68 fit) | |
| besleme vuruşu | 3500 mm(137,80 inç) | |
| Kayma Darbesi | 600 mm(23,62 inç) | |
| Tip | Pistonlu pompa Tripleks Piston | |
| çamur pompası | modeli | BW160/10 |
| Felç | 70 mm (2,76 inç) | |
| Deşarj basıncı | 2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi) | |
| Sıkıştırma Kapsamı | 55,5-110 mm (2,19-4,33 inç) açık delik Ф154 mm (6,06 inç) | |
| Ağırlık (platform tipi) | 9300 Kg(20506 lb) | |
| Diğerleri | Boyutlar (U×G×Y) | 5100×2200×2650mm (200×86,6×104,3 inç) |
| Ulaşım Yolu | paletli |
Göstermek
Hizmet
Satış sonrası hizmet sistemimizde, ISO-9000 serisine göre kesinlikle mükemmel bir kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve sorun çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler alınacak, tüm yedek parçalar yeni kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikası ile OEM ürünleri.
"Tek ekipman ve bir kasa, sonsuz hizmet, yani satış sonrası hizmet, ekipmanın çalışma ömrü boyunca sipariş onayından başlar.
