Yüksek Penetrasyon Hız JKD252 ile Elektrik Güç Hidrolik Yeraltı Çekirdek Matkap Rig

Yüksek Penetrasyon Hızı JKD252 ile Elektrik Gücü Hidrolik Yeraltı Çekirdek Matkap Rig

Uygulama

Dar alanlar için KD serisi yeraltı karotlu sondaj makinasının küçük, kompakt tasarımı, onu dar tünellerde veya galerilerde kullanım için ideal hale getirir.Hızlı ve kurulumu kolay, KD serisi karot makinesinin mekanize çubuk kullanımı, menteşeye monte çubuk tutucusu ve döndürme ünitesi esnek ve verimli delme anlamına gelir.

Özellikler

1. Yapı olarak ayrı, küçük boyutlu, hafif, harekette esnek ve operasyonda kullanışlıdır.
2. Hidrolik pompa, işletim sistemi aracılığıyla patlamaya dayanıklı elektrik motoru ile tahrik edilir, daha sonra hidrolik pompa, matkap kafasını döndürmek için hidrolik motoru zorlar ve aynı zamanda, matkap kafasının hareketi, yağ silindiri ve zincir çift hız ile gerçekleştirilir. mekanizma.
3. Hidrolik ayna, pranga ve güç kapama korumasının işlevini yerine getirebilir.
4. Direğin kayma ve uzatma ve geri çekme işlevi, direğin tabanının yere veya platforma temas etmesini kolaylaştırır, böylece sondaj kulesi daha stabil olacaktır.
5. Sallanan kol ve direk, çok açılı delme talebini karşılayan orsa hareketi yapabilir.
6. İş mili dönüş hızı aralığı geniştir ve tork büyüktür.

Tüm hidrolik yeraltı karotlu sondaj kulesi, güç ünitesi, makine gövdesi, kontrol paneli, döndürme ünitesi, çubuk tutucu ve çamur pompasından oluşur.

Şartname

Güç ünitesi

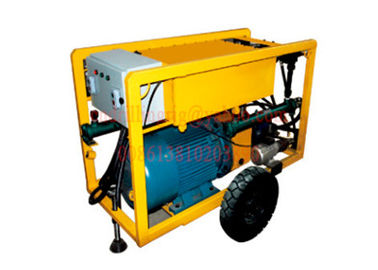

Güç ünitesi tekerlekli bir çerçeve üzerine monte edilmiştir, kolay hareket ettirilebilir ve çalışırken ana gövde ile mesafe bırakabilir.Güç ünitesi yüksek güçlü elektrik motoru, dişli kutusu, çift hidrolik pompa (ana hidrolik pompa) döner kafayı daldırın ve alt hidrolik pompa besleme silindirini sürün), hidrolik yağ deposu, filtre, tutamak pompası, elektrik kontrol kutusu vb.

Ana Gövde

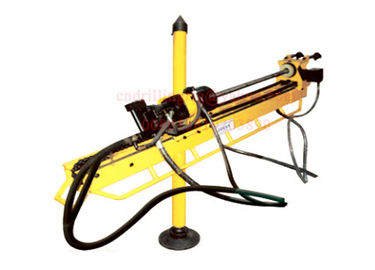

Ana gövde; besleme çerçevesi, dönme başlığı, çubuk tutucu, kolon, silindirden oluşmaktadır. Montaj ve demontajı kolaylaştıran kolondan tünelde 0-360 derece delik delebilmektedir.

Kontrol Paneli

Kontrol paneli basittir, ancak tesis operatörü sadece kontrol çubuğunu ittirir veya çeker, tüm çalışma yapılabilir, otomatik olarak besleme yapabilir, besleme kuvveti ve hızı kontrol etmesi kolaydır. Ayna ve çubuk tutucu aynı anda hareket ederek sondajı yapar teçhizat matkap çubuğunu aynı anda yükleyebilir ve boşaltabilir, gösterge paneli sistem basıncını, besleme kuvvetini ve yıkama suyu basıncını gösterir, çalışma verimliliğini büyük ölçüde artırır.

Döner Başlık

Döner kafalı milin iç çapı 58mm'dir, hidrolik aynanın çenelerini değiştirmek, farklı boyuttaki çubuklara hızlı adaptasyona izin verir.Mil hızı, hidrolik motor ile otomatik olarak uyarlanır. 1: 2.5 iletim oranı kullanıldığında düşük dönme hızına ve yüksek torka ulaşabilir.

Çubuk Tutucu

Çubuk tutucunun ızgara hareketi, hidrolik ayna ile senkronize edilir. Mekanik olarak kavrar ancak hidrolik olarak açılır. Bu tasarımın ana avantajı, çubuk tutucunun, yağ basıncı beklenmedik bir şekilde düşmesi gerekse bile, delme ipi üzerindeki kavramayı asla gevşetmemesidir; ve sondajın güvenliğini garanti eder.

Çamur Pompası

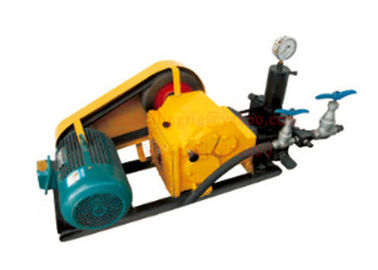

KD251 ve KD252 sondaj kulesi için yardımcı ekipman olan Çamur Pompası, elmas, çelik veya karbür delme uçları kullanarak sığ delikler açarken yıkama sıvısını taşımak için kullanılır. Sıvı taşıyabilir, temiz su, emülsiyon ve bulamaç suyu vb. KD251, KD252 üzerinde kullanılan 80A çamur pompası yatay, tek fonksiyonlu, üç silindirli pistonlu piston pompasıdır. Speedchnage cihazı ile üç farklı akış seviyesi elde edebilir.Bu tip çamur pompası basit yapıda, hafif, küçük boyutlu, bakımı kolay ve operasyon.
