Ürün ayrıntıları:
|
| tip: | Karot Makinesi | Dereotu Derinlik Kapasitesi: | 1500 milyon （BQ） |
|---|---|---|---|
| Delik çapı: | BQ, NQ, HQ, PQ | Delme açısı: | 45 ° -90 ° |
| Maksimum Döndürme Torku: | 4650N.m | Uygulama: | madencilik |
| Motor: | Cummins 6CTA8.3-C195 | Geri çekme kapasitesi: | 30KN |
| Brüt ağırlık: | 10000kg | Motor gücü: | 145kw |
| boyut: | 6250 × 2220 × 2730 mm | ||
| Vurgulamak: | çekirdek sondaj makinesi,elmas çekirdek sondaj ekipmanları |
||

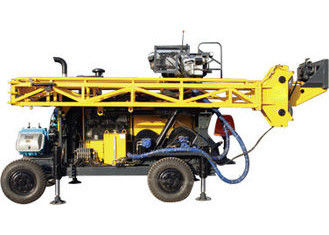

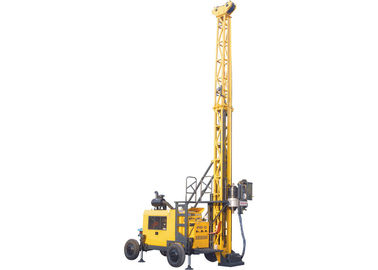

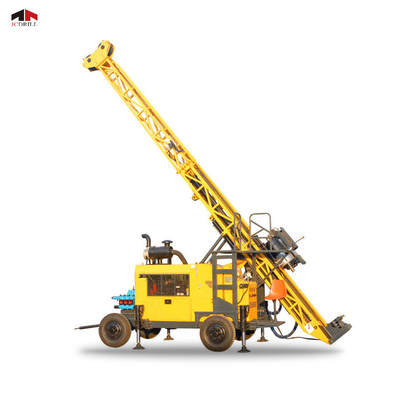

Römork monte taşınabilir JCD1500 BQ 1500m delme kapasiteli Tam Hidrolik elmas karotlu sondaj Rig
Uygulama
JCD1500 yeni model tam hidrolik çekirdekli sondaj kulesi gelişmiş olup, yurtiçi ve yurtdışında aynı tür ekipmanların referans tekniği ile tekerlekli römork üzerinde tipik bir hidrolik sondaj kulesidir.Sondaj kulesi makul bir tasarıma ve üstün performansa sahiptir.Kullanımı ve bakımı kolaydır.
Tekerlekli römork üzerindeki JCD1500 hidrolik sondaj kulesi, esas olarak eğimli ve düz delik delme için kullanılır.Jeoloji, metalurji, kömür, nükleer bomba endüstrisi, hidroloji ve diğer endüstri alanlarında keşif ve araştırma için kullanılabilir.Esas olarak elmas ve karbür uçlu uçlar kullanan bir karot delme makinesidir.Doğru kullanım ve makul bakım, kullanılabilirlik ve uzun çalışma ömrü ile en iyi çalışma ve performansı garanti edebilir.Bu nedenle, tüm müşteriler işletim ve bakım için kılavuza harfiyen uymalıdır.Aşağıdaki nedenlerden kaynaklanan ekipman hasarı ve kişisel yaralanma vb. Tüm kayıplar, müşteriler kendi eylemlerinden sorumlu olmalıdır.
· Bu kılavuzda açıklananların dışındaki herhangi bir uygulama.
· Ekipmandaki herhangi bir değişiklik kendiliğinden olabilir.
· Güvenlik talimatı ve yönetmeliğine aykırı herhangi bir işlem veya performans ve / veya kılavuzun gerekliliklerine uymayan herhangi bir kullanım.
· Tüm makineye ve her bileşene gereksinimlere göre bakım.
Özellikler
Sondaj kulesi, tam hidrolik sürüş, lastik izi tipini benimser, bu nedenle tekerlekli römork üzerinde tipik bir hidrolik sondaj kulesidir.Matkap kafası, iki hızlı mekanik vites değiştirme işlevi, gelişmiş ve basit bir yapı ile kademesiz hız değişimi işlevine sahip değişken motorla tahrik edilir.Matkap kafası, içi boş mili ve yağ silindirini zincire bağlayan bir sistemle beslenir ve çalıştırılır.Sistemin işlevi vardır, yağ silindirinin piston çubukları belirli bir mesafe hareket ederse, hareket eden matkap kafası mesafeyi ikiye katlayacaktır.Direk, düşük bir ağırlık merkezi ve genel ünitenin iyi bir stabilitesi ile delme deliği için 0 ila 90 derece açı aralığında ayarlanabilir.Teçhizat, operatöre güzel bir görüş alanı ve geniş ve rahat çalışma koşulları sağlar.Teçhizat genel yapı olarak güzel görünüyor ve insan odaklı tasarım düşüncesini somutlaştırıyor.
(1) Güvenilir Performans
Kritik yardımcı ekipmanların uluslararası satın alma kılavuzuna dayalı olarak, dizel motor, hidrolik pompa, ana valfler, motorlar, paletli redüktörler ve anahtar hidrolik yedek parçaların tümü, yurtiçi ve yurtdışında benimsenen ünlü marka ürünlerdir.
(2) Tekerlek Römorkunda Yüksek Verimli Hidrolik Matkap Rig
Büyük tork, yüksek güç birimi tahsisi ve makul yapı tasarımı ve gelişmiş çalışma yöntemi ve 6 metre (19,7 fit) uzunluğunda sondaj çubuğu ile tüm bunlar sondaj makinesinin yüksek çalışma ve performans verimliliğini garanti eder.
(3) Çevre Koruma
Dizel motorun daha düşük kirletici emisyonu, profesyonel gürültü azaltıcı tasarımı ile sondaj kulesi, şehir içi çalışma ve performans için tamamen uygundur.
(4) Tekerlek Römorkunda Enerji Tasarruflu Hidrolik Matkap Rig
Gelişmiş yüke duyarlı kontrol tekniğini benimseyen sondaj kulesi, güç tüketimini ve ısı üretimini en düşük seviyeye indirdi.Zarif bir taslak, kompakt yapı, güvenilir performans ve kolay kullanım ile, mevcut iç pazarın tam hidrolik karotlu sondaj makinasında seçilecek öncelikli ekipmandır.
Şartname
Bu tablolardaki rakamlar, saha deneyimlerine dayalı olarak hesaplanmıştır ve makul bir şekilde beklenebilir.Gerçek delme kapasitesi, beklemedeki aletlere ve koşullara, delme tekniklerine ve kullanılan ekipmana bağlı olacaktır.
| Dizel motor | Modeli | Cummins 6CTA8.3-C195 (turboşarjlı ve şarjlı su soğutmalı) |
| Yer değiştirme | 8,3 L (2,19 ABD Galonu) | |
| Güç | 145 kW (195 HP) | |
| Anma RPM (Fabrika ayarı) | 2200rpm | |
| Delme Kapasitesi | BQ | 1500 m (4920 fit) |
| NQ | 1300 m (4264 fit) | |
| HQ | 1000 m (3280 fit) | |
| PQ | 680 m (2230 fit) | |
| Matkap Kafası | Döndürme Motoru | Çift Hidrolik Motor - Değişken ve Tersinir Yapıcı: SAUER-DANFOSS |
| RPM | İki Vardiya / Kademesiz Değişim 0-1145 RPM | |
| Oranlar | 1. 8.776: 1 2. 2.716: 1 | |
| Baş Açıcı | hidrolik tahrikli yanlamasına kayma yolu | |
| Hidrolik Ayna (PQ) | Hidrolik olarak açılmış, Disk Yaylı Bağlama, Normalde Kapalı Tip Eksenel Tutma Kapasitesi 222400 N | |
| Maks. Alan sayısıDönme momenti | 4650 N · m (3427 lbf · ft) | |
| Tutma Çapı | 121 mm (4,76 inç) | |
| Maks. Alan sayısıMilin kaldırma kapasitesi | 150 kN (33720 lbf) | |
| Maks. Alan sayısıBesleme Gücü | 75 kN (16860 lbf) | |
| Birincil Pompa Paketi | Eksenel Pistonlu değişken deplasmanlı Üçlü pompa, Matkap Kafası Döndürme, Ana Vinç, Çamur Pompası ve Hat Vinçini çalıştırmak için | Yapımcı: DANFOSS 1. Pompa: 28.5MPa'da 150LPM 2. Pompa: 25MPa'da 120LPM 3. Pompa: 25MPa'da 102 LPM |
| Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
| Kaldırma Hızı (tek telli) | 38-70m / dak (çıplak tambur) | |
| Ana Kapasite | Kaldırma kuvveti (tek tel) | 77 kN (17310 lbf) |
| Kaldırma | Çelik Tel Çapı | 18 mm (0,71 inç) |
| Çelik Tel Uzunluğu | 50 m (164 fit) | |
| Kaldırma Hızı (tek telli) | 164m / dak (çıplak tambur) | |
| Tel hattı kapasitesi | Kaldırma Kuvveti (tek tel) | 12 kN (2698 lbf) (çıplak tambur) |
| Kaldırma | Çelik Tel Çapı | 6 mm (0,24 inç) |
| Çelik Tel Uzunluğu | 1500 m (4920 fit) | |
| Direk Yüksekliği | 11 m (36 fit) | |
| Direk Ayar Açısı | 0 ° –90 ° | |
| Delme Açısı | 45 ° -90 ° | |
| Direk | Besleme İnme | 3800 mm (150 inç) |
| Kayma İnme | 1500 mm (59 inç) | |
| Yem Çekme | 15000kg (33075 lb) | |
| Yem İtme | 7500kg (16538 lb) | |
| Çubuk Çekme | 3m veya 6m (9.84feet veya 19.68feet) | |
| Çamur Pompası Ayak Kelepçesi | Tür | Pistonlu Pompa Triplex Piston |
| Modeli | BW250 | |
| İnme | 100 mm (3,9 inç) | |
| Çıkış hacmi | 250.145, 90, 52 L / dak (66, 38, 24, 14 US Galon / dak) | |
| Deşarj basıncı | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Sıkıştırma Kapsamı | Ф154 mm (6,06 inç) deliğinden 55,5-117,5 mm (2,19-4,63 inç) | |
| Diğer | Ağırlık | 10000 Kg (22050 lb) |
| Çalışma Boyutları (L × G × Y) | 5652 × 2130 × 10200 mm (222,5 × 83,9 × 401,6 inç) | |
| Taşıma Boyutları (U × G × Y) | 5970 × 2130 × 2730mm (235 × 83,9 × 107,5 inç) | |
| Taşıma Yolu | Lastik tipi |
Müşteri Vaka
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
