Ürün ayrıntıları:
|
Model numarası: | JRC500 | Başvuru: | RC Ters Sirkülasyon Sondajı |
---|---|---|---|
Delme Derinliği: | 500m | Delme Çapı: | 105-350mm |
Matkap çubuğu: | 3000mm | Kaya Sertliği: | F=8-16 |
Dönme hızı: | 0-100rpm | Çalışma Basıncı: | 1.05-2.4Mpa |
Hava tüketimi: | 11.3-21 M³/dk | Besleme Darbesi: | 3.66m |
Döner Tork: | 8500-10000N.m | Toz toplayıcı: | Islak ve Kuru Opsiyonel |
Geri çekme kapasitesi: | 28Ton | isim: | 500m Hidrolik Dth Parça Üstü Ters Sirkülasyon Sondaj Rig |
Vurgulamak: | dth ters sirkülasyon sondaj kulesi,paletli rc sondaj kulesi,500m ters sirkülasyon sondaj kulesi |

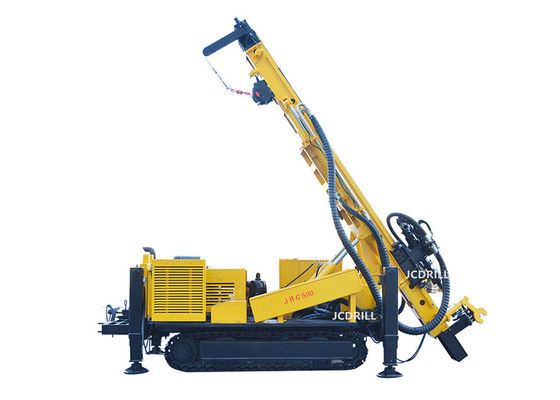

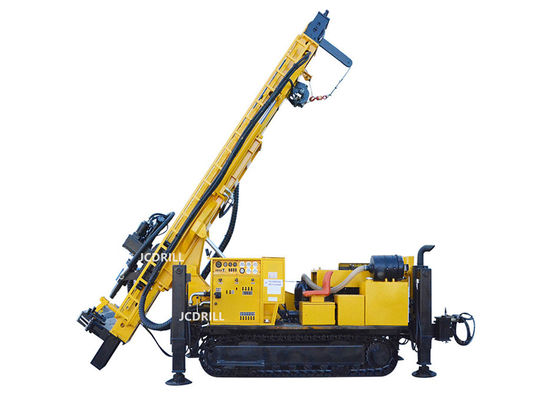

JRC500 Hidrolik DTH parça monteli ters sirkülasyon madenciliği rc sondaj kulesi
Rc delme, kaya oluşumunu kırmak için bir tungsten çelik matkap ucunu sürmek için pnömatik bir çekiç kullanmaktır.Tekrar tekrar çekiç adı verilen pnömatik pistonlu piston, sert kayaları kırmak için kullanılan bir tungsten çelik matkap ucunu çalıştırır.Basınçlı hava dışarı üflendiğinde, basınç sapması ters bir sirkülasyon üretecek ve böylece kesikler iç boruya yukarı doğru girecektir.Kesikler yere ulaştığında, numune azaltma için bir hortum aracılığıyla siklon ayırıcıya bağlanır ve ardından numune, alt açıklıktan numune torbasına düşer.Bu numune torbaları, toplanan numunelerin yeri ve derinliği ile işaretlenmiştir ve analiz için doğrudan laboratuvara taşınabilir.
Başvuru
JRC500 ters sirkülasyon sondaj kulesi, en son yabancı gaz kaldırma ters sirkülasyon sondaj teknolojisini kullanan yeni bir çok amaçlı, yüksek verimli, çevre koruma, çok parçalı tip teçhizattır, önlemek için bir toz toplayıcı aracılığıyla kaya tozu etkili bir şekilde toplanabilir çevre kirliliği. Ayrıca cüruf siklon ayırıcı toplayabilirsiniz jeolojik araştırma örnekleme analizi bölümünde kullanılabilir.
Sondaj kulesi, zemin deliği ters sirkülasyon sondajında çeşitli basınçlı havalarda kullanılabilir.Kaldırma sistemi, kılavuz telafisi, sondaj borusu yükleme ve boşaltma, döndürme ve besleme, bacaklar, vinç, yürüme ve diğer sistem, tüm hidrolik sistemi elde etmek için emek yoğunluğunu önemli ölçüde azaltmak ve inşaat verimliliğini ve kalitesini artırmak.
Şartname
1 | jeoloji delinmiş | Her türlü | |
2 | Delme Tipi | DTH ve RC | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ90—Φ400 |
5 | Delik Derinliği | m | 500 |
6 | Dönme Torku | KN | 85-100 |
7 | Dönme hızı | rpm | 0-80 1. Vites |
0-160 2. Ger | |||
8 | Sondaj borusu çapı | mm | 76/89/114 |
9 | Sondaj borusu uzunluğu | mm | 4/4500 |
10 | Maks.Ilerleme hızı | M/dak | 18 |
11 | Maks.Kaldırma Hızı | M/dak | 5-20 |
12 | besleme vuruşu | mm | 3400 |
13 | Maks.kaldırma kuvveti | T | 28 |
14 | Ana vincin kaldırma kuvveti (Opsiyonel) | T | 4 |
15 | Kaldırma kuvveti | T | 1.5 |
16 | Takım vincinin kaldırma yüksekliği | m | 100 |
17 | Dizel Motor tipi | kimyon | |
18 | Anma Beygir gücü | kw | 180 |
19 | Elektrik sistemi | Volt | 24 |
20 | kompresör Tipi | Döner Vidalı/Hareketli | |
21 | Basınç Gerekli | mpa | 1.05—4.5 |
22 | Hava tüketimi | m³/dk | 16-60 |
23 | Net ağırlık | T | 13 |
24 | Nakliye Uzunluğu | mm | 7550 |
25 | Nakliye Genişliği | mm | 2260 |
26 | Nakliye Yüksekliği | mm | 2700 |
27 | Yerden yükseklik | mm | 300 |
28 | Akış Hacmi | mm | 20 |
özellikleri
1: Dizel motora monte hidrolik sistem, tüm sistem yürüme, döndürme, besleme, kaldırma, Bacak, kaldırma, kompanzasyon sistemi içerir, çubuk değişimi hidroliktir.
2: DTH teknolojisi ile birlikte çalışan ters sirkülasyon sistemi, hava kompresörü, darbe ve toz toplama için basınçlı hava sağlar.
3. Çalışma sırasında, ters sirkülasyon çekiçini, çift boruyu kullanın, iki boru arasına basınçlı hava girin ve iç borudan toz çıkarın.
4. Ayrıca normal delme aleti kullanan pozitif sirkülasyon için de mevcuttur.
5. Besleme sistemi, kılavuz (direk), döner başlık, kompanzasyon sistemi, merkezleyici, çubuk değişim sistemi, sargı vb.
6. Eksen basıncı, besleme hızı, dönüş hızı ayarlanabilir.
7. Yürüme sistemi, kamyona yüklendiğinde dört hidrolik ayağı takabilen, hareket etmeye uygun, kendi kendine yürüyen bir sistemdir, yürüyüşe ihtiyaç duymaz, doğrudan kamyona yüklenebilir.
8. Çalışma sırasında sondajın dengesini korumak için dört hidrolik ayak kullanımı.
9. Alt sargı, Max.1ton delme aletini kaldırabilir, ayrıca çubuk değişimine yardımcı olabilir.
10. Kılavuz (direk) 45 ° - 90 ° arasında çalışabilir, kılavuz, kılavuzun dengesini sağlamak için kılavuzun sondaj yüzeyine doğru hareket etmesini sağlayan bir uzatma sistemine sahip olabilir.
11. Deliğin hassas doğruluğunu sağlamak için Gradienter, açı etiketi ve merkezleyici.
12. Hava sistemi, hizmet ömrünü uzatmak için çekici yağlamak için özel bir yağlama sistemine sahiptir.
