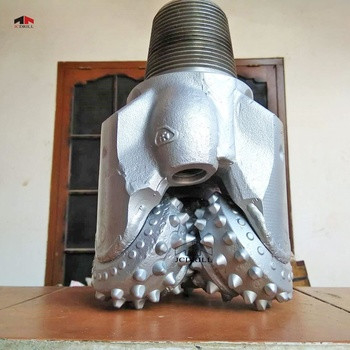

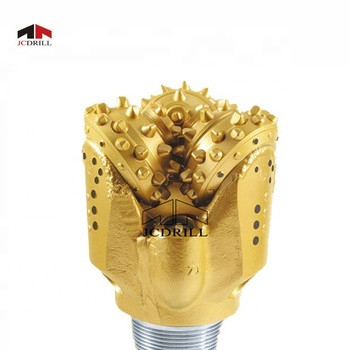

Su Kuyuları İçin İnç Olarak 6mm Drt Ters Sirkülasyon Matkap Ucu

drt ters sirkülasyonlu matkap ucu su kuyuları için 6mm 12mm matkap ucu

Tanıtım

Tricone bitlerinin yapısı

Çelik Diş Tricone Bit ve TCI tricone bitleri

1- Rulman Yapısı

Uç yatağının üç çeşidi vardır: rulmanlı yatak, kayar yatak, kayar yatak segmanı.Segman kayar yatak esas olarak TCI tricone biti taşıyan ürünlerin yabancı üreticileri içindir, en fazla sadece rulman ve kayar yatak.

2- Kesici Yapı, Koni ve Diş

Koni, tek koni ve koni ikiye bölünmüş bir konidir.Tek koni, ana koni ve arka bileşenden oluşur, saf yuvarlanma hareketi için kuyunun dibindeki tek koni, sert oluşumu delmek için uygundur;Karmaşık koni ana koni, yan koni ve arka koni üç parçadan oluşur, haddelemenin yanı sıra kuyu altındaki koni de yumuşak tabaka delme için uygun kayma üretir.

Sert alaşımlı dişli, küresel, konik, kama şeklinde, kaşık, kaşık şeklinde, koni üst kaşık şeklinde, düz şekil, konik kama şekli, farklı litoloji oluşumu gibi 10 çeşitliliğe sahiptir, bit diş şeklinin kaya kırma mekanizması farklıdır. , farklı.Bir tür matkap genellikle diş değildir.

Çelik dişin şekli kama şeklindedir, matkap mastarını güçlendirmek için dişlerin dış sırası genellikle "T", "L", "II" olarak tasarlanmıştır;Matkap ucunun üstesinden gelmek için, kırık tabaka eksikliklerinde aşınmanın kolay olması, diş yüzeyinde ve arka koni üzerinde kaynak aşınmaya dayanıklı malzemeye ihtiyaç vardır.

Diş şekli, boyutu, sayısı, uzunluğu oluşumun sertliğine bağlıdır, oluşumu yumuşaktır, büyük, keskin dişlerdir, azdır;aksine diş oluşumu ne kadar sertse, o kadar küçük, kısa, sayısı o kadar fazladır.

3- Yağ Basıncı Dengeleme Sistemi

Cihaz bir yatak halkası, yağ kesesi, koruma kabı, rakor, halka parçaları olduğunda tapadan oluşmaktadır.Rolü, TCI Tricone bitinin iç ve dış dengesi arasındaki yatak odası basınç farkıdır, böylece küçük basınç farkı içindeki yatak sızdırmazlık halkası uzun süre çalışır, sondaj sıvısının yatak boşluğuna girmesini önler ve yağlama sızıntısını önler. yağlayın ve sürekli olarak eklenen yatak boşluğuna yeterli miktarda gres depolayın, bit iyi sızdırmazlık durumunda ve yağlama durumunda.

4- Bit Nozul

Kuyu kesimlerinin dibinden zamanında atılan sorunları çözmek için, kayayı ve amacı ezmek için yüksek hızlı bir jet ile bile dibi temiz tutmak için, insanlar nozulun tasarımı ve montajı.

Nozul sert alaşımlı işlemeden yapılmıştır, yaygın olarak kullanılan nozulun üç ana modeli vardır, standart tip, kapak tipi ve mikro uzun nozul, diğeri darbeli nozul, eğik nozul, uzatılmış nozul vb.

Tricone bitlerinin uygulanması

TCI bit serisi:

1. Yumuşak oluşum TCI tricone bitleri:

Yumuşak oluşum TCI tricone bitleri, düşük basınç dayanımı, çok yumuşak oluşumları delmek için kullanılır.Bu uç, büyük çaplarda ve yüksek projeksiyonda hem konik hem de keski tungsten karbür uçların kullanımı için maksimize edilmiştir.Bu kesme yapısı tasarımı, maksimum koni ofseti ile birleştiğinde, yüksek bit penetrasyon oranları ile sonuçlanır.Kesici sıraların derin iç içe geçmeleri, yapışkan oluşumlarda bit kaymasını önler.

2. Orta oluşum TCI tricone bitleri:

Orta formasyon TCI tricone bitleri, topuk sıralarında ve iç sıralarda agresif keski tungsten karbür uçlara sahiptir.Bu tasarım, orta ila orta sertlikteki malzemelerde hızlı delme hızı ve ek kesme yapısı dayanıklılığı sağlar.HSN kauçuk O-ring, rulman dayanıklılığı için yeterli sızdırmazlık sağlar.

3. Sert oluşum TCI tricone bitleri:

Sert oluşum TCI tricone uçları, sert ve aşındırıcı oluşumları delmek için kullanılabilir.Bit ölçüsü kaybını önlemek için dış sıralarda aşınmaya dayanıklı tungsten karbür uçlar kullanılır.Kesici dayanıklılığı ve uzun ömür sağlamak için tüm sıralarda maksimum sayıda yarım küre şekilli kesici uç kullanılır.

4. Orta sert oluşum TCI tricone bitleri:

Orta sertlikte oluşumlu TCI tricone bitleri, topuk sırasında sağlam keski tungsten karbür uçlara ve iç sıralarda konik özelliklere sahiptir.Bu tasarım, orta ila orta sert oluşumlarda hızlı delme hızı ve ek kesme yapısı dayanıklılığı sağlar.HSN kauçuk O-ring, rulman dayanıklılığı için yeterli sızdırmazlık sağlar.

Çelik diş bit serisi:

1.Yumuşak oluşum diş uçları:

Yumuşak oluşumlu diş uçları, düşük basınç dayanımlı, yumuşak oluşumları delmek için kullanılır.Mümkün olan en büyük penetrasyon oranlarını sağlamak için yüksek ofset konilerde uzun çıkıntı diş uzunlukları kullanılır.Diş aşınmasını kontrol etmek için aşınma direnci sert kaplama kullanılır.En yumuşak uç tiplerinde bu sert kaplama uç dişlerini tamamen kaplar.

2.Orta sert oluşumlar diş uçları:

Orta sert oluşumlu diş uçları, yüksek basınç dayanımlı, orta sert oluşumları delmek için kullanılır.Bu uç tasarım serisinde azaltılmış tepe uzunluğuna sahip sürgün çıkıntı dişleri kullanılır.Diş aşınmasını azaltmak için dayanıklı sert kaplama uygulanır.

Ana Özellikler

1. Bu tip sızdırmaz ve sızdırmaz olmayan tci tricone bitlerinin Kesme Yapısı:

Dişlerin aşınma direnci, birinci sınıf tungsten karbür sert kaplama ile güçlendirilmiştir.

çelik diş biti için diş yüzeyleri.

2. Bu tip tci tricone kaya bitlerinin Gösterge Yapısı:

Topukta mastar düzelticiler ve mastarda mastar ekleri ile çoklu mastar koruması

koninin yüzeyi, tungsten karbür uçlar ve gömlek kuyruğundaki sert kaplama artar

mastar tutma kapasitesi ve rulman ömrü.

3. Bu tip tci tricone kaya parçalarının Rulman Yapısı:

İki baskı yüzü olan yüksek hassasiyetli makaralı rulman.Top koniyi kilitler.İtme yüzleri sert yüz

aşınmaya dayanıklı alaşım ile.Rulmanın aşınma direnci ve tutukluk direnci iyileştirilir.

Şartname
