Ürün ayrıntıları:
|
| Boyut (L * W * H): | 6000 * 2200 * 2200mm | Garanti: | 1 yıl |
|---|---|---|---|
| Su Deliği Derinliği: | 200m | Dönme torku: | 4000Nm |
| Matkap ucu uzunluğu: | 3000mm | ÇAMUR POMPASI: | BW250 |
| Güç Tipi: | Dizel | Voltaj: | 24V |
| ağırlık: | 7100 kg | Ana bileşenler: | Motor, Pompa, Dişli, Rulman, Motor, Şanzıman |
| Su Deliği Çapı: | 150-254 mm | delme çubuğu: | 76,89,102,114 mm |
| Dönme hızı: | 0-100rpm | Motor: | CMS |
| Vurgulamak: | 4000nm su kuyusu sondaj kulesi,200m su kuyusu sondaj kulesi,100rpm su kuyusu sondaj kulesi |
||

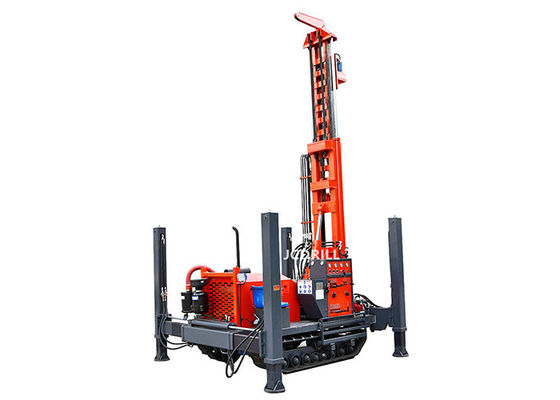

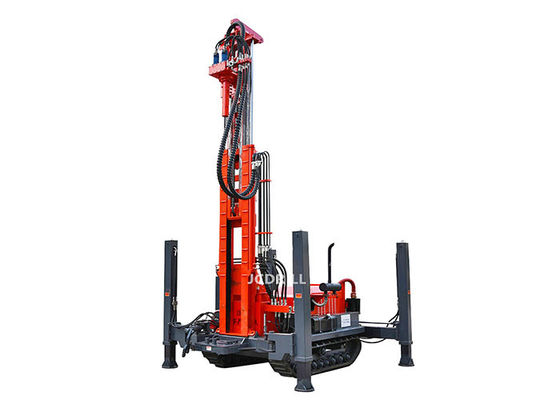

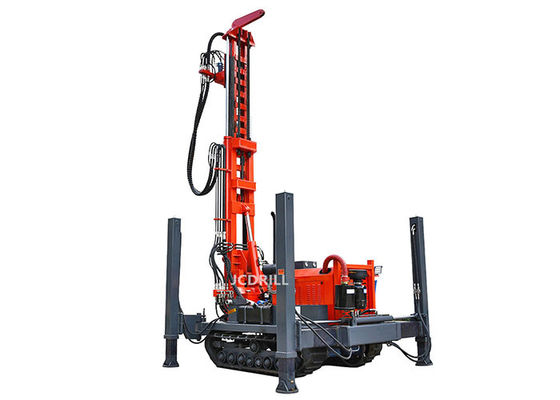

Paletli Üstü 200m 4000Nm Su Sondajı Rig
Özellikler
1: Şasi, güçlü çekişe sahip yüksek verimli pnömatik motorla çalıştırılır.Her palet, kapalı dişli tahrikli hava motoru ile bağımsız olarak sürülür, eğim kabiliyeti kompresörle 35 ° veya tek başına 50 ° gelir.
2: Hidrolik palet salınımı, delme sırasında sondaj makinesinin konumlandırılması için daha uygundur.
3: Makaralı taşıyıcı, matkap kılavuzunda minimum aşınma sağlar.
4: İki hidrolik kelepçe ile donatılmış, delme çubuklarını yüklemek ve boşaltmak ve verimliliği artırmak kolaydır.
5: Özel kompanzasyon cihazı, sondaj çubuğu dişlerinin tam üretimini yapar.
6: Hidrolik yardımcı fonksiyonlar, kılavuz uzatma, bom dönüşü, bom kaldırma, kılavuz eğme ve kılavuz boşaltma için kolay ve etkilidir.
7: Fiyat açısından rekabetçi, düşük bakım maliyeti.
Uygulama
CWD200paletli derin delikli su kuyusu sondaj kulesi, yeni, son derece etkili, enerji tasarrufu sağlayan ve çok işlevli bir hidrolik matkaptır ve su kuyusu sondajı, kaya patlatma, kuyu, izleme kuyusu, jeotermal klima deliği, enjeksiyon için sondaj deliği konusunda uzmanlaşmıştır. hidroelektrik batardo deliği, dayk sızıntı kontrolü için enjeksiyon deliği ve temel uygulama, yüzey madenciliği, ankraj, ulusal savunma projesi ve diğer sondaj işlemleri için enjeksiyon deliği, ayrıca sondaj ekipmanı, kuyu içi darbe ve göğüs duvarı delme sürecini benimser Muhafaza takibi ile, konsolide edilmemiş katmanda zor delik oluşturmanın teknik problemini etkili bir şekilde çözebilir.Paletli monteli su kuyusu sondaj kulesi, sondaj görüntülerinin yüksek verimliliğini ve düşük enerji tüketimini gerçekleştirmek için yüksek güç, itme gücü ve silindirin kaldırılması ve yüksek patlama basıncına sahip alt delik ile hidrolik motor dönüşü ile donatılmıştır, CWD200 sondaj deliği sondaj kulesi DTH hava sondaj kulesi ve çamur sondajı ile sondaj yapabilir.
| 1 | Kaya Sertliği | F = 6-20 | |
| 2 | Delik Çapı | mm | Φ150 — Φ254 |
| 3 | Delik Derinliği | m | 200 |
| 4 | Maksimum yatay delme | m | 3.38 |
| 5 | Dönme Torku | Nm | 4000 |
| 6 | Dönme hızı | devir | 0-100 |
| 7 | Rotasyon Gücü | KW | 18.34 |
| 8 | Maks. Alan sayısıitici güç | KW | 3.36 |
| 9 | Maks. Alan sayısıKaldırma kuvveti | N | 80000 |
| 10 | Maks. Alan sayısıIlerleme hızı | M / dak | 20 |
| 11 | Maks. Alan sayısıKaldırma Hızı | M / dak | 20 |
| 12 | Maksimum Kılavuz Dökümü | ° | 95 ° |
| 13 | Yem İnme | mm | 3400 |
| 14 | Üretici firma | CUMMINS | |
| 15 | Anma Beygir gücü | Kw | 70 |
| 16 | Elektrik sistemi | 24 | Volt |
| 17 | Modeli | BW200 | |
| 18 | Tür | Yatay | |
| 19 | Silindir miktarı | 2 | |
| 20 | Silindir çapı | mm | 80:65 |
| 21 | Seyahat (mm) | mm | 85 |
| 22 | Pistonlu zamanlar | min-1 | 145 |
| 23 | Basınç | Mpa | 4,0 ； 6,0 |
| 24 | Yer değiştirme | L / dak | 200 ； 125 |
| 25 | Güç | KW | 11 |
| 26 | Hız | d / dak | 530 |
| 27 | Kayış kasnağı adımı | mm | 385 |
| 28 | Kayış kasnağı | mm | B tipi, beş solt |
| 29 | Güç (müşterinin isteğine göre) | 295 tipi dizel veya motor | |
| 30 | Emme borusu çapı (mm) | mm | Ф65 |
| 31 | Scupper boru çapı | mm | Ф37 |
| 32 | Boyutlar (U × G × Y) | mm | 1050 × 630 × 820 |
| 33 | Tartmak | kilogram | 300 |
| 34 | Kompresör Tipi | Döner Vida / Hareketli | |
| 35 | Kompresör Basıncı Gerekli | Mpa | 1.2-2.4 |
| 36 | Hava tüketimi | m³ / dak | 11-32 |
| 37 | Maks. Alan sayısıSeyahat hızı | Km / h | 2.5 |
| 38 | Derecelendirilebilirlik | ° | 15 ° |
| 39 | Net ağırlığı | kilogram | 7100 |
| 40 | Nakliye Uzunluğu | mm | 6000 |
| 41 | Nakliye Genişliği | mm | 2100 |
| 42 | Nakliye Yüksekliği | mm | 3200 |
| 43 | Yerden yükseklik | mm | 300 |
| 44 | Kılavuz Uzantısı | mm | 1400 |
| 45 | Akış Hacmi | L / Min | 200 |
| 46 | Nominal basıncı | Mpa | 1.6 |
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
