Ürün ayrıntıları:
|
Sertifika: | ISO9001 | ad: | Kombine Kamyon Su Sondajı Rig |
---|---|---|---|
Delme Derinliği: | 500m | delme çapı: | 140-450mm |
Delme yöntemi: | Çamur Döner ve Hava DTH | Garanti: | 1 yıl |
MATKAP BORU UZUNLUĞU: | 3 m / 4,5 m | Sondaj borusu çapı: | 89/102/114 / 127mm |
Voltaj: | 24V | Güç Tipi: | Dizel |
Şart: | Yeni | ağırlık: | 25t |
Uygulama: | su kuyusu sondaj kulesi mobil sondaj kulesi, sondaj kuyusu | renk: | Mavi sarı |
Vurgulamak: | 24V Su Sondajı Rig,DTH Su Sondajı Rig |

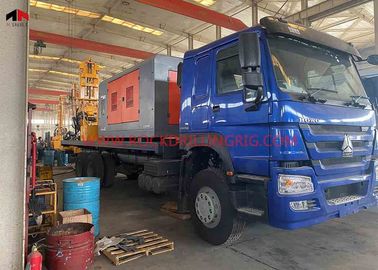

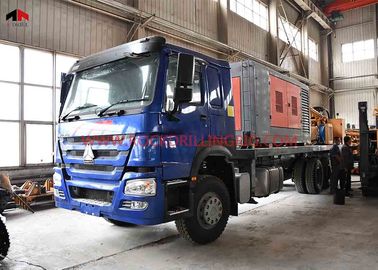

Hava Kompresörü Monte Edilmiş 500 m Derin Ağır Hizmet Tipi Kamyona Monte Su Sondajı Rig
Uygulama
CSD500A 6 x 4 SINOTRUK HOWO kamyona monte su kuyusu sondaj kulesi, hava kompresörü, çamur pompası ile kullanılabilir, hatta sadece kuru hidrolik sondaj yöntemini kullanabiliriz.
Sondaj kuleleri sadece su sondajı için tasarlanmamıştır, aynı zamanda gözenek oluşturma amacına göre her koşulda kullanılabilir.
Toprağı ve kayayı karşılamak için iki adımda dönme ve itme hızı farklı, kombinasyon ihtiyacı.
Modüler konumlandırıcı, merkezlemeyi doğru ve güvenilir konumlandırmayı sağlamak için konumlandırma plakasını farklı sondaj borusu ve çekiç türlerine göre değiştirmek için ayarlanabilir.
Vinç kurumları, sondaj borusu ve şokun kaldırılmasını kolaylaştırır ve yoğunluğu azaltır.
Özellikler
1. Sondaj kulesi hava DTH Darbeli delme ve çamur delme kullanabilir.
2. Merkezi kontrol konsolu, her işlem ve kontrol için uygundur.Hızlı çekme ve kaldırma yardımcıları azaltır
zaman ve iş verimliliğini artırın.
3. Kamyon şasisi, SINOTRUK HOWO markasının 6X4 özel vinç şasisini ve ana tahrik sistemini, transfer kutusunu, dişli kutusunu,
şase üzerine çift vinç ünitesi, çamur pompası, döner tabla, sondaj kulesi, besleme sistemi kurulmuştur.
4. Yönlü sirkülasyonlu bir hidrolik döner sondaj kulesi.Bulamacı yıkama sıvısı olarak benimseyen ve uygun sondaj ucu ile donatılmışsa kil, kum ve kaya üzerinde delebilen BW850 çamur pompası ile donatılmıştır.
5. Sondaj makinesinin gücü bir CUMMINS motorundan gelir, 132kw CUMMINS motoru, büyük deplasmanlı yüksek basınçlı dalgıç pompayı çalıştırır ve güçlü dinamik ve istikrarlı performans ile karakterizedir.
6. Döner kafa, dönme hızı 0-110rpm kademesiz ayar ve dönme torku 4500-11000Nm'dir.
7. Makineyi derin delik delmeye uyarlayan çekme kuvveti düzenlenebilir ve kontrol edilebilir.
8. Gece çalışmak için kaynak yapmaya veya aydınlatmaya uygun bir jeneratör kurabilir.
9. Ana vinç, teçhizat üzerinde mevcuttur, bu nedenle teçhizat çamur kayada ve ayrışma oluşumunda sondaj yaparken yüksek verimlilik sağlar.
10. Teçhizatın ana tahriki hidroliktir ve dört iniş ayağı ve sondaj kulesi hidrolik kontrollüdür.Transfer kutusu ve çamur pompası kavrama sistemi de hidrolik olarak çalıştırılır.
11. Çamur delme makinesine hava kompresörü monte edilmiştir.
12. Fiyat açısından rekabetçi, düşük bakım maliyeti.
1 | Jeoloji açıldı | Her türlü | |
2 | Delme Tipi | DTH ve Çamur Döner | |
3 | Matkap sistemi ve çalışması | Hidrolik | |
4 | Delik Çapı | mm | Φ140 — Φ450 |
5 | Delik Derinliği | m | 500 |
6 | Dönme Torku | Nm | 4500 1. Vites |
11000 2. Vites | |||
7 | Dönüş hızı | rpm | 0-80 1. Vites |
0-100 2. Vites | |||
8 | Sondaj borusu çapı | mm | 76/89/102/114 |
9 | Matkap borusu uzunluğu | mm | 4000/4500 |
10 | Maks. Alan sayısıKaldırma kuvveti | N | 10000 |
11 | Maks. Alan sayısıIlerleme hızı | m / dak | 18 |
Vinç | |||
12 | Ana vincin kaldırma kuvveti (İsteğe bağlı) | T | 4 |
13 | Kaldırma kuvveti | T | 0.8 |
14 | Çelik tel halat uzunluğu (alet vinci) | m | 100 |
15 | Takım vincinin kaldırma yüksekliği | m | 8 |
Motor | |||
16 | Dizel Motor tipi | CUMMINS | |
17 | Anma Beygir gücü | Kw | 132 |
18 | Elektrik sistemi | Volt | 24 |
Kompresör gerekli | |||
19 | Kompresör Tipi | Döner Vida / Hareketli | |
20 | Basınç Gerekli | Mpa | 1.2-3 |
21 | Hava tüketimi | m³ / dak | 11–35 |
Kamyon | |||
22 | Üretici firma | SINOTRUK NASIL | |
23 | Modeli | ZZ1257M5847C | |
24 | Motor | WD615.93C | |
25 | Anma Beygir gücü | KW | 245 |
26 | Deşarj Standardı | AB-3 | |
27 | Sürücü tipi | 6 * 4 | |
28 | Max hız | Km / h | 102.9 |
29 | Direksiyon | sol / sağ (isteğe bağlı) | |
Çamur Pompası | |||
30 | Tür | Hidrolik | |
31 | Modeli | BW850 | |
32 | İnme | mm | 110 |
33 | Yer değiştirme | L / Min | 850 |
34 | Deşarj basıncı (Mpa) | Mpa | 2-3 |
35 | Emme borusu çapı | mm | 89 |
36 | Tahliye borusu çapı | mm | 51 |
37 | Astar Çapı | mm | 80 |
Hidrolik Kaynakçı | |||
38 | Üretici | Dynaset | |
39 | Kaynak akımı | Bir | 60-250 |
40 | Hidrolik Min. Yağ akışı | L / dak | 42 |
41 | Nom / Maks Basınç | Bar | 190/210 |
42 | Voltaj | V | 110 / 220VDC |
43 | Güç | Kw | 102 |
44 | L * W * H | mm | 390 * 190 * 230 |
45 | Köpük pompası | İsteğe bağlı | |
Jeneratör | |||
46 | Jeneratör | İsteğe bağlı | |
Boyut | |||
46 | Net ağırlığı | T | 22 |
47 | Nakliye Uzunluğu | mm | 12500 |
48 | Nakliye Genişliği | mm | 2480 |
49 | Nakliye Yüksekliği | mm | 3050 |
50 | Çalışma boyutu (L * W * H) | mm | 12500 * 2480 * 7147 |
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre kusursuz kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri.
"Tek ekipman ve tek kasa, sonsuz hizmet, yani satış sonrası servis, ekipmanın kullanım ömrü boyunca sipariş onayından başlar.
