Ürün ayrıntıları:
|
Model numarası: | AK50 | Matkap Kaya Sertliği: | F = 6-20 |
---|---|---|---|
tip: | Döner Sondaj Ekipmanları | kullanım: | Ankraj Delme, inşaat |
Delme Derinliği: | 40-60 milyon | delme çapı: | 100 ~ 168 mm |
Hava tüketimi: | 16-40m3 / dakika | Sondaj Borusu Uzunluğu: | 1500mm |
Delik Açısı Aralığı: | 0-360 ° | Döner hız: | 30-60 R / dak |
Döner tork: | 1500N.M | Voltaj: | 12V |
güç: | 12kW | ağırlık: | 120kgs |
Vurgulamak: | zincir takılı DRILL RIG,Delme İnşaat |

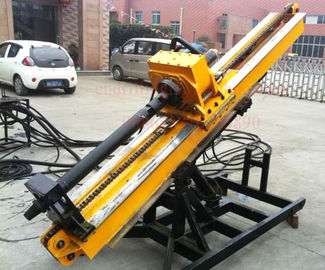

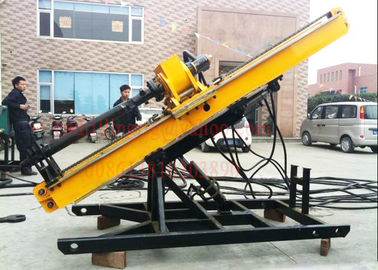

AK50 Önden Monteli Ayarlanabilir Üstten Tahrikli Sondaj Makinaları, Ağır Hizmet Ön Germe Çapa Hidrolik Delme Makinesi
Dizel motor ve elektrik motoru sürücüsü mevcuttur
Uygulama
AK50 inşaat sondaj kulesi, tam hidrolik olarak çalıştırılan üstten tahrikli bir güç kafası matkap makinesidir.Tünelin (galeri) çatısında su santrali, demiryolu veya karayolu projelerinin yan eğimlerinde ağır hizmet öngerme ankraj delikleri, drenaj delikleri ve derz dolgu delikleri açmak için uygulanır.Ayrıca heyelan ve kaya çökmesi gibi jeolojik felaketleri önlemek veya çözmek için de kullanılır. Ayrıca, yüksek basınçlı jet grouting delikleri açmak için de kullanılır.
Özellikler
1. Büyük delme kabiliyetine, geniş uygulama yelpazesine, hızlı delme hızına ve yüksek delme verimliliğine ve ayrıca kazayı ortadan kaldırma konusunda güçlü bir yeteneğe sahiptir.
2. Üst tahrik güç kafasının çıkış milindeki uzatma mekanizması, delme aletlerini etkili bir şekilde koruyabilir.Üst tahrik güç kafasını ve delik üst plakasını ters yöne doğru ayarlarken, delik eğim açısı aralığını artırabilir ve yükseklik açısı deliklerini delebilir.
3. Direğin ön ucunun yüksekliğini ayarlamak için matkap çerçevesi üzerine bir dizi öne monte ayarlanabilir sütun kullanılır, bu da delik alanıyla hizalamayı kolaylaştırır.
4. Teçhizat yapısı ayrı grup tasarımıdır, iyi demonte edilebilirlik, hızlı ve rahat montaj ve taşıma, daha iyi çalışma ortamı ve daha düşük iş gücü gücü ile uzaktan kumanda ve çalıştırma sunar.
5. Direk, yardımcı parçalarla (yatay aks ve tokalar) matkap çerçevesi olmadan hemen sahneye sabitlenebilir, bu da teçhizat ağırlığını büyük ölçüde azaltmayı ve hızlı hareket etmeyi mümkün kılar.
6. Hidrolik motor, pompa dünyaca ünlü marka ürünlerdir, diğer ana montajlar tercihen yüksek kaliteli ev yapımı tanınmış ürünlerdir.Tüm bunlar, makinenin istikrarlı çalışma performansına, güvenilir ürün kalitesine ve uzun hizmet ömrüne sahip olmasını sağlar.Aşınan parçaların yüksek derecede standardizasyonu ve serileştirilmesi nedeniyle iyi bir değiştirilebilirliğe sahiptir.
7. Tam hidrolik tahrik ve çalıştırma, kademesiz vites değiştirme, basit kullanım, uygun bakım ve az sayıda aşınan parça.
8. Teçhizat, karbür uçlu delme, burgu delme, DTH darbeli delme, takip muhafazası delme vb. Gibi çeşitli delme yöntemleri için uygundur.
Şartname
Delme derinliği | 60 ~ 40 m |
Delme çapı | ¢ 100 ~ 168 mm |
matkap özellikleri | ¢ 73 × 1500 mm ¢ 89 × 1500 mm |
Delme eğim açısı | 0 ~ 120 ° |
güç kafası çıkış hızı (pozitif ve negatif) | 5 ~ 120 dev / dak |
Güç kafasının nominal çıkış torku | 2000 Nm |
Güç kafa vuruşu | 1800 mm |
direk kayma darbesi | 500 mm |
güç kafası maksimum çekme kuvveti | 30 kN |
Power Head en büyük besleme gücü | 15 kN |
hidrolik sistem anma basıncı | 20 Mpa |
Motor Tipi Y180M-4 Güç | 18,5 kW |
Ev sahibi meslekten olmayan boyutu | 3000 × 1000 × 1500 mm |
Rig ağırlığı | 1000 kilo |
maksimum parça ağırlığı (motor hariç) | 200 kilo |
Hizmet
Satış sonrası hizmet sistemimizde, kesinlikle ISO-9000 serisine göre mükemmel kontrol sistemi kuruyoruz, bu sistemde teknoloji tarihi ve problem çözme çözümü ve herhangi bir bakım projesinde önleyici tedbirler sağlanacak, tüm yedek parçalar yeni olarak kullanılacaktır. Kurulum talimatları, paketleme listesi, üretici talimatı, yeterlilik ve Garanti sertifikasına sahip OEM ürünleri
